工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
產品特點
熱響應時間少，減小動態誤差；可彎曲安裝使用；測量范圍大機械強度高，耐壓性能好。
應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃ ~ 1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
測溫范圍及允差
型號 | 分度號 | 允差等級 |
| I | II |
| 測溫范圍 ℃ | 允差值 | 測溫范圍 ℃ | 允差值 |
WRNK | K | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~1000 | ±0.004ltl | 333~1200 | ±0.0075ltl |
WRMK | N | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~1000 | ±0.004ltl | 333~1200 | ±0.0075ltl |
WREK | E | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~800 | ±0.004ltl | 333~900 | ±0.0075ltl |
WRFK | J | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~750 | ±0.004ltl | 333~750 | ±0.0075ltl |
WRCK | T | -40~+125 | ±0.5℃ | -40~+133 | ±1.0℃ |
| 125~350 | ±0.004ltl | 133~350 | ±0.0075ltl |
WRPK | S | 0~+1100 | ±1.0℃ | 0~600 | ±1.5℃ |
| 1100~1600 | ±【1+0.003（t-1100）】 | 600~1600 | ±0.0025ltl |
WRQK | R | 0~1100 | ±1.0℃ | 0~600 | ±1.5℃ |
| 1100~1600 | ±【1+0.003（t-1100）】 | 600~1600 | ±0.0025ltl |
WRRK | B | - | - | 600~1700 | ±0.0025ltl |
| - | - | - | - |
常溫絕緣電阻
鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MQ。
即1m長的試樣的絕緣電阻為1000MΩ；
10m長的試樣的絕緣電阻為100MΩ。
偶絲直徑及材料
| 偶絲形式 | 單支式 | 雙支式 |
| 套管直徑 | Φ2,Φ3,Φ4,Φ5,Φ6,Φ8 | Φ3,Φ4,Φ5,Φ6,Φ8 |
分度號 | E、J、T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K、N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 |
| S、R、B | GH3030 | GH3039 |

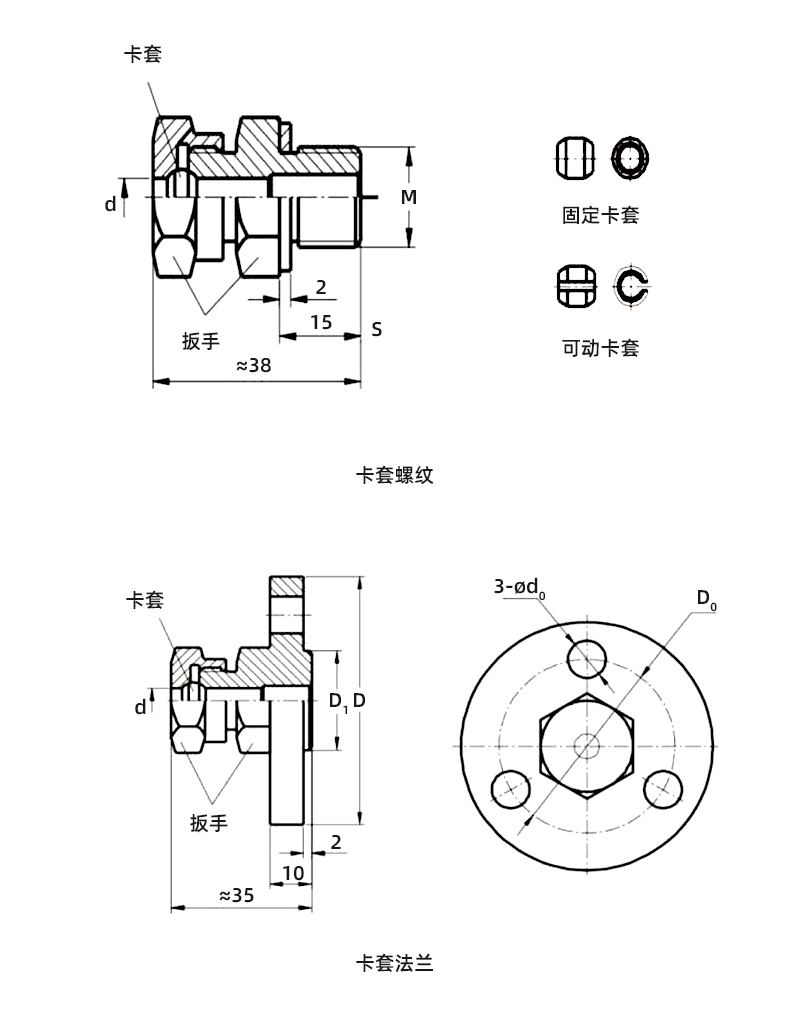

安裝固定形式
代號和尺寸 | 鎧裝偶外徑 |
| Φ8,Φ6,Φ5 | Φ4,Φ3,Φ2 |
| M | M16×1.5 | M12×1.5 |
| S | 22 | 19 |
| D | Φ60 | Φ50 |
| D0 | Φ42 | Φ36 |
| D1 | Φ24 | Φ20 |
| S | Φ22 | Φ19 |
| d0 | Φ9 | Φ7 |
鎧裝熱電偶推薦使用溫度
品種 | 套管材料 | 外徑 （mm） | 使用溫度(℃) |
| 長期使用 | 短期使用 |
鎳鉻-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
GH3030 | 2.0,3.0 | 800 | 900 |
| 4.0,5.0 | 900 | 1000 |
| 6.0,8.0 | 1000 | 1100 |
鎳鉻硅-鎳 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
GH3030 | 2.0,3.0 | 900 | 1000 |
| 4.0,5.0 | 1000 | 1100 |
| 6.0,8.0 | 1100 | 1200 |
GH3030 | 2.0,3.0,4.0, | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
鎳鉻－銅鎳 | 1Cr18Ni9Ti | 2.0, | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 |
| 6.0,8.0 | 700 | 800 |
鐵-銅鎳 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0, | 500 | 600 |
| 6.0,8.0 | 600 | 750 |
銅-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
鉑銠10-鉑 | GH3030 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
鉑銠13-鉑 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
鉑銠30-鉑 | Gh3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
