_{Pt100 最大測溫范圍：-200～600℃
允差偏差： A 級：±（0.15+0.002|t|）℃
B 級：±（0.30+0.005|t|）℃
注：|t|為實測溫度的絕對值。注：Pt100 在 0℃時，標稱阻值為 100Ω。}

• 對于 Pt100 溫度傳感器來說，一般正溫測量準確度優于負溫。

• Pt100 溫度傳感器具有多個測溫范圍，并不是任何一種都可以測量很低或很高的溫度，測溫范圍以實際訂購產品為準。

• 除 Pt100 外，還有 Pt10、Pt500、 Pt1000。

• Cu50、Cu100 溫度傳感器測溫范圍：（-50～150）℃ 允差偏差： ±（0.30+0.006|t|）℃

_{熱電偶材料按分度號分為 B、R、S、N、K、E、J、T、WRe3- Wre25、Wre5- Wre26 等 10 個標準形式，此外還有一些非標絲材 可供選擇。不同分度號的熱電偶測溫范圍、優缺點也不相同，根據需要選擇合適分度號的測溫產品。}

標準化熱電偶的主要性能列表如下：

溫度變送器是將熱電阻或熱偶信號通過先進的線性處理電路，輸出一個標準電壓或電流信號。

常用輸出信號有以下幾種：
電流信號：(4～20)mA
電壓信號：(0～5)VDC、(0～10)VDC

_{溫度模塊將熱電阻（熱偶）所測的溫度變化通過電路處理，經信號放大后轉化成標準的電壓或電流信號。}

溫度信號可以供數字儀表、記錄儀、模擬調節器、DCS 系統， 廣泛用于工業生產過程檢測與控制系統。
輸出信號一般采用兩線制電流，其具有以下優點：

1. 二線制輸出（4～20）mA，抗干擾能力強；

2. 節省補償導線及安裝溫度變送器費用；

3. 測量范圍大；使用率高，標準級輸出信號；

4. 冷端溫度自動補償，非線性校正電路。

技術參數

_{輸出信號：（4～20）mA 、（0～5）VDC、（0～10）VDC
輸入信號：熱電阻：Pt100、Pt500、 Pt1000、 Cu50
熱電偶：K、E、S、T、J 、B、 R 、N
負載電阻：≤500Ω（電流輸出），≥3KΩ（電壓輸出）
輸入線阻：≤50Ω 模塊：直徑 45mm
電源電壓：1、24VDC/AC 2、12VDC/AC （0～5V 輸出）
環境溫度：-20～80℃ 相對濕度：5～90%RH 無凝露
消耗功率：≤0.6W
準 確 度： 熱電阻： 0.5%F.S(默認)
熱電偶：I 級 II 級(默認)}

接線示意圖

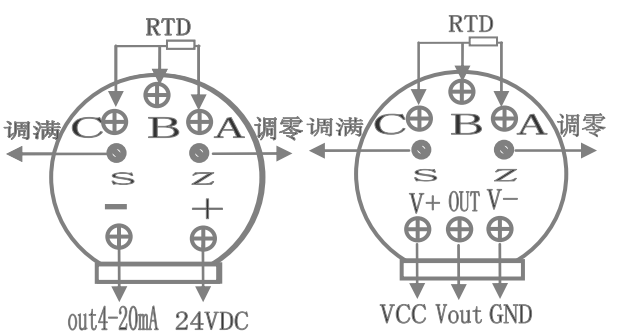

^熱電阻

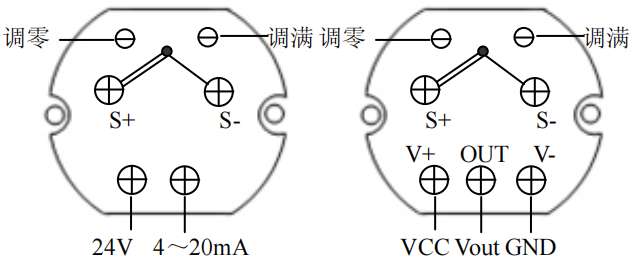

^熱電偶

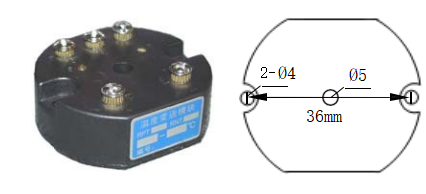

^{普通型YCT100G尺寸圖}

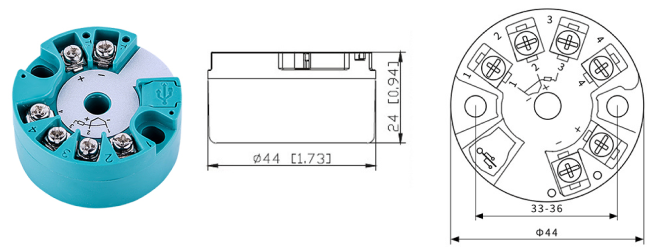

^{智能型YCT500}

_{功能上可替代 Siemens th200、 Rosemont248等進口價格高昂的溫度模塊
輸入溫度類型、變送量程范圍、輕松自由組態
解決普通溫變壽命短、易漂移、需頻繁更換難題}

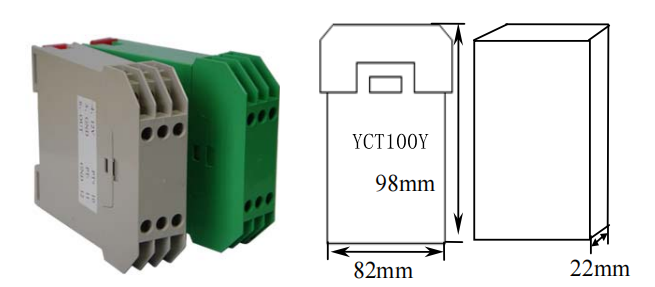

產品外形

^外形尺寸

_{YCT100Y 導軌式溫度變送器通過先進的電路集成和處理技術，配合不同的溫度傳感器，實現對現場溫度的準確測量，并輸出標準電壓或電流信號。}

特點及用途

溫度變送器采用標準的DIN35 導軌安裝，具有體積小, 轉換精度高,性能穩定，拆裝簡單、方便等特點。
產品性能可靠、穩定，是智能調節器和DCS 系統理想的配套單元?？蓮V泛用于電力、石化、科研、工業測量、醫藥、化工、機械制造、冶金等溫度測量領域。

技術參數

_{輸出信號：（4～20）mA 、（0～5）VDC、（0～10）VDC
輸入信號：
1.熱電阻：Pt100、Pt500、 Pt1000、 Cu50
2.熱電偶：K、E、S、T、J 、B、 R 、N
負載電阻：≤500Ω（電流輸出），≥3KΩ（電壓輸出）
輸入線阻：≤50Ω
電源電壓：
1、24VDC
2、12VDC （0～5V 電壓輸出時）
3、其它電源請注明
環境溫度：-20～80℃
相對濕度：5～90%RH(無凝露)
準確度： 熱電阻： 0.5%F.S(默認)
熱電偶：I 級 II 級(默認)
消耗功率：≤0.6W
外殼：耐高溫阻燃工程塑料
安裝形式：DIN 導軌安裝，導軌尺寸 35mm
外形尺寸： 高×寬×厚=98×82×22mm
高×寬×厚=69×82×22mm}

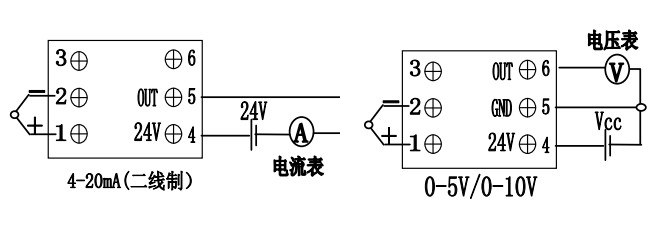

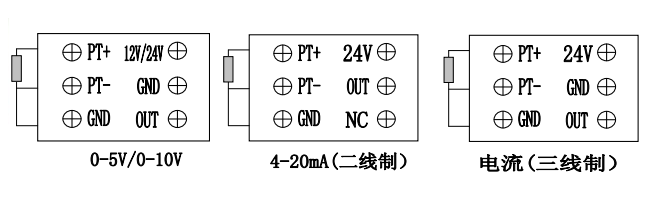

接線示意圖

選型說明

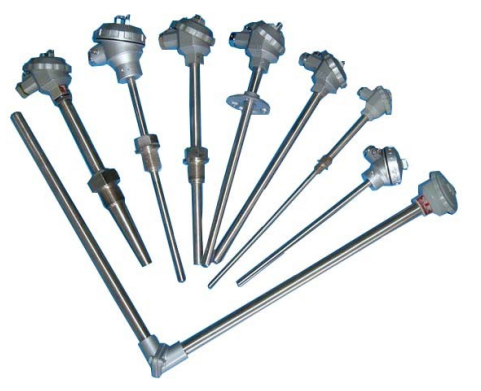

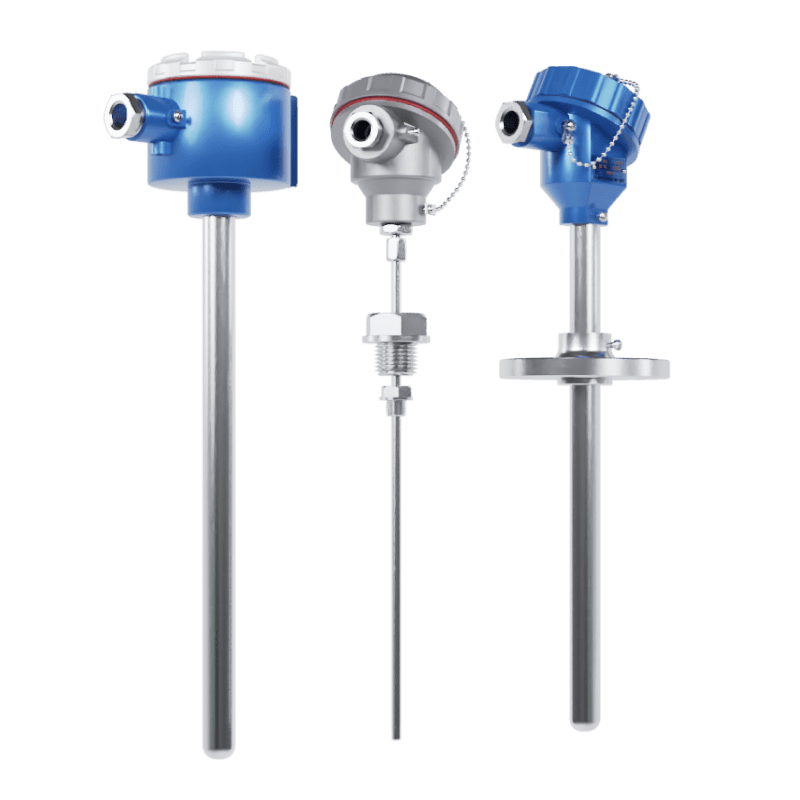

_{裝配式熱電阻主要以Pt100 作為感溫元件，進口薄膜鉑電阻具有測量精度高、機械強度高，抗震性能好等特點。裝配式熱電阻可以測量-200～600℃范圍內的氣體、液體和蒸汽及固體表面或內部溫度。}

絕緣電阻:

裝配鉑熱電阻的常溫絕緣電阻應不小于 100M?；裝配銅熱電阻的常溫絕緣電阻應不小于 50M?
常溫絕緣電阻的試驗電壓為 10～100V DC。
自熱影響:鉑電阻允許通過的最大電流為 5mA，由此產生的溫升不大于 0.3℃。電阻的公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。
熱電阻最小插入深度：應不小于其保護套管外徑的 8－10 倍（特殊情況除外）。

產品執行標準:

_{IEC584、IEC1515、GB/T16839-1997、JB/T5582-91}

測溫范圍及準確度:

保護管材料：

常用產品型號說明：

_{端面熱電阻溫度傳感器采用借助彈簧彈力，使測溫端和被測物體緊密接觸，這種測量方式具有測溫速度快，測量準確度高等特點，適于測量電機軸瓦、塑料機械、電廠汽輪機、模具或其它物體表面溫度。}

技術參數：

鉑熱電阻：Pt100、Pt500、Pt1000
精度等級： A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）℃
銅熱電阻：Cu50 -50～150℃
精度等級： ±（0.30+0.006|t|）℃
注：|t|為實測溫度的絕對值。公稱壓力：常壓

產品外形及參數：

產品型號	產品外形圖
WZCM-201A WZPM-201A

產品型號	產品外形圖
WZPM-201B
WZPM-201C
分度號	測量范圍	熱響應時間	導線長度L(mm)
Pt100 Pt500 Pt1000	-150～300℃	＜10S	L=1000 L=3000 L=5000

產品選型

YCT100TW 簡易式溫度傳感器采用不銹鋼金屬外殼封裝，內部填充絕緣導熱材料密封而成。產品具有體積小巧、反應靈敏、種類豐富、防水抗震等特點，可廣泛用于環境溫度、氣體溫度、液體溫度、物體表面溫度、冷凍冷藏溫度等各種類型的溫度測量。

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000
最大測溫范圍：(-200～400)℃
精度等級：A 級±(0.15+0.002|t|)℃、B 級±(0.30+0.005|t|)℃
銅熱電阻：Cu50 (-50～150)℃
精度： ±(0.30+0.006|t|)℃
注：|t|為實測溫度的絕對值。
公稱壓力：常壓}

產品選型

^{產品外形}

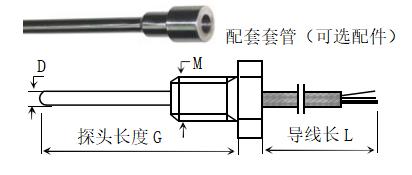

^{結構圖}

_{YCT100TLB 螺紋式溫度傳感器的測溫探頭部分由固定螺紋和測溫保護管兩部分構成。由于螺紋規格和測溫管的長度和直徑可有多種選擇，所以YCT100TLB 螺紋固定溫度傳感器具有很強的適用性和靈活性。}

YCT100TLB 螺紋式固定溫度傳感器可廣泛應用于環境溫度，管道內氣體、液體、固體表面溫度，具有壓力情況的溫度以及需要通過螺紋方式固定安裝的溫度測量。

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000
最大測溫范圍：（-200～400）℃
精度等級：A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）℃
注：|t|為實測溫度的絕對值。
公稱壓力：可用于具有壓力工況下溫度測量，如有壓力，請注明壓力大小。}

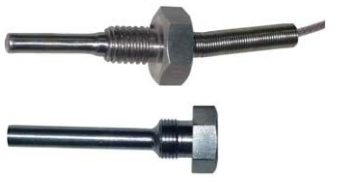

^{產品外形}

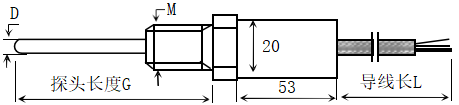

結構圖

_{YCT100THZ 航插式溫度傳感器的測溫探頭部分由航空插頭、螺紋過程連接和測溫保護管三部分構成。采用航插接頭形式， 可以很方便將信號線與傳感器連接與拆卸，產品非常適合為便攜儀器儀表配套，方便現場維護與安裝。由于信號線與航插部分的接線保持著完全一致性（出廠時已嚴格定義引線），所以信號線與任何一個探頭都可以配套使用，互換性高，現場操作性強。直接插拔式的連接方式，也省去了用戶接線的麻煩，防止出現接線錯誤。}

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000
測溫范圍：（-200～400）℃
精度等級：A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）℃
注：|t|為實測溫度的絕對值。
公稱壓力：可用于具有壓力工況下溫度測量，如有壓力，請注明壓力大小。}

產品選型

^{產品外形}

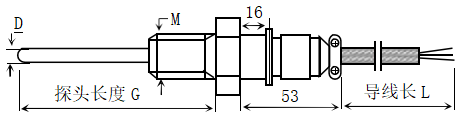

^{產品尺寸}

_{YCT100TSC 手持式溫度傳感器采用便攜式設計，適于手持測量現場溫度。傳感器配有螺紋固定方式，也可以用于各種通過螺紋固定測溫的各種場所。}

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000
測溫范圍：（-50～150）℃
精度等級：A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）℃
注：|t|為實測溫度的絕對值。
公稱壓力：可用于具有壓力工況下溫度測量，如有壓力，請注明壓力大小。}

產品選型

^{產品外形}

^{產品尺寸}

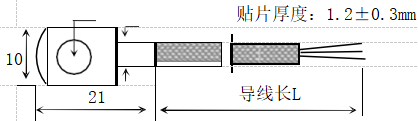

_{YCT100TTP 貼片式溫度傳感器主要用于測量物體表面的溫度，貼片式溫度傳感器通過螺釘或其它固定方式將傳感器貼在物體表面，實現較理想的測溫效果。貼片式溫度傳感器和被測物體接觸面積大，接觸緊密，所以在一些表面溫度測量方面具有比較明顯的優勢：測溫準確性高、反應速度快，體積小方便固定安裝。}

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000
測溫范圍：（-200～400）℃
精度等級：A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）℃
注：|t|為實測溫度的絕對值。
公稱壓力：常壓}

產品選型

^{產品外形}

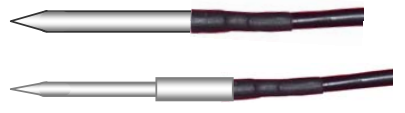

_{YCT100TTZ 探針式溫度傳感器采用具有針狀結構的不銹鋼外殼封裝，使傳感器頭部具有較強的硬度和尖銳性，這樣溫度探頭可以很容易的刺入物體內部，以便測量物體內部溫度。
YCT100TTZ 探針式溫度傳感器廣泛應用于糧食、食品、土壤、木材、實驗室等測溫場所。}

技術參數

_{鉑熱電阻：Pt100、Pt500、Pt1000 （鉑熱電阻一般在探針末端 5mm 處）
測溫范圍：（-50～250）℃
精度等級：A 級±（0.15+0.002|t|）℃ B 級±（0.30+0.005|t|）
℃ 注：|t|為實測溫度的絕對值。
公稱壓力：常壓}

產品選型

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
