雙金屬溫度計
遠傳型雙金屬溫度計
WSSP-481
產品說明
產品簡介
雙金屬遠傳溫度計采用雙金屬片為感溫元件的一種測量儀表，適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。
儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。儀表顯示現場檢測溫度并輸出電阻、電偶或4-20mA、0-10mA信號遠傳控制設備。
廣泛應用于機械、石油、化工、冶金、紡織、食品、船舶等工業生產過程中的溫度測量和控制。
工作原理
雙金屬溫度計把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，這就是雙金屬片溫度計。測溫范圍為-80~600C,它適用于工業上精度要求不高時的溫度測量。
雙金屬片作為一種感溫元件也可用于溫度自動控制。

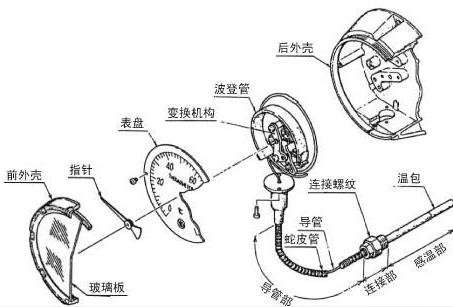

原理結構
雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。
相關參數
1、標度盤公稱直徑：60mm，100mm，150mm
2、精度等級：1.0，1.5
3、熱響應時間：≤40S
4、防護等級：IP55
5、角度調整誤差：角度調整誤差應不超過其量程的1.0%
6、回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
產品資料
| 型號 | 外觀 | 品名 | 相關說明書 |
| WSSP-481 | |
遠傳型雙金屬溫度計 |
雙金屬溫度計選型指南 在線查看> |
| 型號 | WSSP-481 |
| 外觀 | |
| 品名 | 遠傳型雙金屬溫度計 |
| 相關說明書 |
雙金屬溫度計選型指南
在線查看>
|
