速度式流量計
旋進旋渦流量計
QH-LUX
產品說明
產品分類
旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。
由于旋進旋渦流量計的獨特性，使得其在發展過程中必須不斷的適應機械制造水平的發展，所以旋進旋渦流量計根據其測量對象的不同，分為“智能型旋進旋渦流量計”和“蒸汽型旋進旋渦流量計”。
智能旋進旋渦氣體流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平。
可廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。
蒸汽型旋進旋渦流量計采用先進的雙探頭旋進式流量傳感器技術，抗干擾能力強，精確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。
智能型旋進旋渦流量計可以測量各種氣體，而蒸汽型旋進旋渦流量計則只能測量蒸汽。
產品特點
內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
就地顯示溫度、壓力、瞬時流量和累積流量。
旋進旋渦流量計采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
防盜功能可靠，具有密碼保護,防止參數改動。
旋進旋渦流量計的表頭可180度隨意旋轉，安裝方便。
工作原理

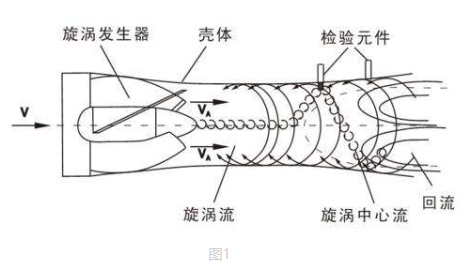

流量傳感器的流通剖面類似文丘利管的型線(如下圖1)。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
產品參數表
| 公稱通徑 DN(mm) | 流量范圍 (m3/H) | 工作壓 （MPa） | 精度等級 | 重復性 |
| 15 | 1.5～12 | 1.6 2.5 4 6.3 10 16 25 42 | 1 1.5 | 小于基本誤差限絕對值的1/3 |
| 20 | 2～15 | |||
| 25 | 3.0～30 | |||
| 32 | 6.0～60 | |||
| 40 | 7.0～70 | |||
| 50 | 10～130 | |||
| 80 | 30～400 | |||
| 100 | 70～800 | |||
| 125 | 90-1000 | |||
| 150 | 190～1900 | |||
| 200 | 240～3600 |
產品資料
| 型號 | 外觀 | 品名 | 相關說明書 |
| QH-LUX | |
旋進旋渦流量計 |
旋進旋渦流量計(7.07MB) 預覽 下載 |
| 型號 | QH-LUX |
| 外觀 | |
| 品名 | 旋進旋渦流量計 |
| 相關說明書 |
旋進旋渦流量計 |
