渦街流量計工作原理

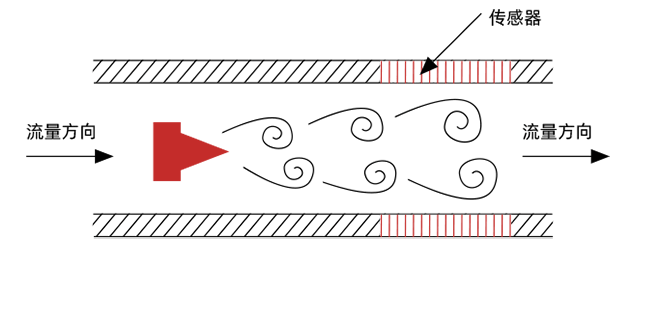

渦街流量計世是利用卡門渦街原理進行測量的，在測量罐中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀物兩側就會交替產生兩列有規則的旋渦。如下圖所示，這兩列旋渦被成為“卡門渦街”，在d/D=0.281時，釋放的旋渦最穩定，卡門渦街釋放的頻率與流體流動的速度及柱狀物的寬度等有關系，可以簡單的用下面的公式來表示：

• F = S_t× V/d

• F：卡門渦街的釋放頻率

• S_t：系數（稱為斯特羅哈數）

• V：流體流動速度

• D：柱狀物寬度

基本特點

• 抗震性能更好

• 下限流速低，可達常規渦街流量計的 1/2 ~1/4

• 量程比寬，一般情況可達 1:30 ~ 1:50

• 調試操作簡單，有HART通訊功能（選配）

• 瞬時流量顯示、累計總量顯示、百分比顯示、頻率顯示

• 4~20mA 輸岀、0 ~ 5KHZ 頻率輸岀、渦街脈沖輸出

• 采用中、英文操作菜單，易讀易懂。

應用領域

• YCLUG系列渦街流量計是一種應力式渦街流量計，其設計融合了長期的經驗，具有優越的性能。

• 它是基于卡門渦街原理研制的一種具有國際先進水平的渦街流量計，適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體及液體的體積流量和質量流量的測量。

• 廣泛應用于冶金、造紙、水處理、化工、輕工紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業

區別于其他渦街流量計的優點

YCLUG系列渦街流量計在信號處理電路中采用數字信號處理技術（DSP）設計有14級數字帶通濾波器，通過快速傅立葉軟件算法，提高了渦街的信號檢測靈敏度，加強了渦街流量計的抗震性能，突破了傳統模擬方法處理渦街信號的局限智能型渦街轉換器在硬件上采用了可變?cè)鲆娣糯笃鳎阂赃m應各種口徑渦街傳感器的信號強度、采用了可變頻寬多級濾波器，對渦街信號進行有效的預處理。最后，在軟件上采用DSP技術，實現14頻段自適應帶通濾波器算法。

一般情況下智能型渦街轉換器能使渦街流量計測量下限向下延伸至原來的1/2-14，從而也就擴展了渦街流量計的量程范從而也就擴展了渦街流量計的量程范圍，該型號渦街轉換器采用無電位器化設計，全部調試采用按鍵設置完成，因此，方便了現場的調試工作，也提高了儀表的可靠性。

技術參數

• 公稱通徑DN：25，32，40，50，65，80，100，125，150，200，250，300

• 公稱壓力Mpa：1.0，1.6，2.5，4.0，6.3

• 結構形式：夾持連接型，法蘭連接型，插入式

• 檢測傳感器材料：316L

• 本體材料：304不銹鋼

• 流體溫度：中溫型≤280℃：高溫型>280℃

• 防爆標志：不防爆和隔爆兩種

• 精度等級：1.0級

• 重復性：0.33%

• 量程比：10：1

• 可測量流速范圍：氣體：5~50m³/5（擴展至3~60m³/s）：液體：0.5~5m³/5（擴展可至0.3~6m³/s）

• 電源：18V-24VDC或12VDC，或者3.6V鋰電池供電

• 輸出：4-20mA或頻率輸出，渦街脈沖輸出

• 電氣接口：M20×1.5

• 防護等級：IP65

• 斷電數據保存時間：斷電記憶 EEPROM，所設定之參數及流量累計數據在斷電時后永久性不丟失

• 流量顯示：瞬時流量顯示，累積總量顯示、百分比顯示、頻率顯示

• 多種流量單位：m³/h，I/h，kg/h，m³/m，I/m，G/s，G/m，G/h

• 多種輸出方式：4~20mA輸出，0~5KHZ頻率輸出

渦街流量計選型表

渦街流量計的正確選型需要詳細了解以下工藝參數：

1. 流體名稱、成分 ： 確定是否能用渦街流量計來測量

2. 流體最高溫度及腐蝕性 ： 確定是否能用渦街流量計及材質

3. 管道內外徑、常用流量、正常流量、最小流量 ： 確定選擇何種口徑的流量計

4. 最高操作壓力和最低操作壓力 ： 確定流量計的壓力等級

5. 工藝連接方式 ： 確定選擇夾持型還是法蘭型

6. 安裝環境 ： 確定流量計的防護等級
