非接觸式
雷達物位計
YCRD-800
產品說明
YCRD-800系列傳感器是26G高頻雷達式物位測量?jī)x表，測量最大距離可達70米，天線被進一步優化處理，新型快速的微處理器可從進行更高速率的信號分析處理，使得儀表可以用反應釜、固體料倉等一些復雜的測量條件。
原理
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號。
（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）

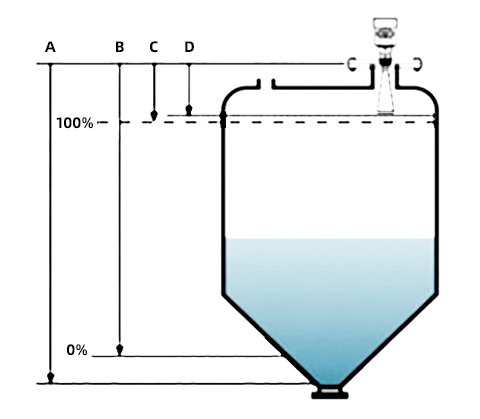

A量程設定 B低位調整 C高位調整 D盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面
注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）

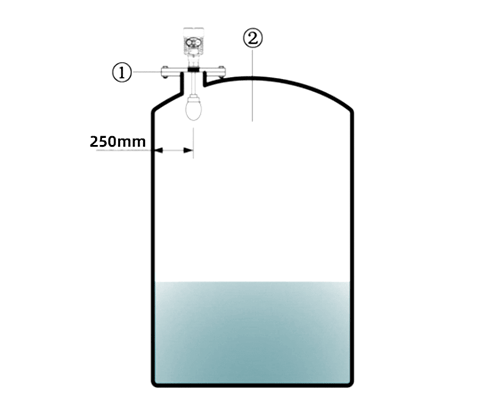

球型雷達液位計示意圖
①基準面
②容器中央或?qū)ΨQ軸
產品資料
| 型號 | 外觀 | 品名 | 相關說明書 |
| YCRD-800 | |
雷達物位計 |
26GHz脈沖雷達液位計(5.40MB) 預覽 下載 |
| 型號 | YCRD-800 |
| 外觀 | |
| 品名 | 雷達物位計 |
| 相關說明書 |
26GHz脈沖雷達液位計 |
