二維碼 超聲波泥位計(污泥界面儀)

超聲波泥位計

選型指南

Selection Guide

安徽運誠科技集團有限公司基于2019.06版

www.gkysy.cn該版本最新修訂于2022-08-06

超聲波泥位計

概述

超聲波污泥界面儀/泥位計(以下簡稱儀表)是帶微處理器的在線泥水測距儀。在污水處理的沉淀池、二沉池、污泥濃縮池的污泥界面測定;自來水廠沉淀池的泥位測定,給水廠(沉淀池)、洗砂廠(沉淀池)、電力(灰漿沉淀池)的泥位測定。

結構特征和工作原理

結構特征

整套測量系統主要由儀表(二次儀表)和傳感器(一次表)兩部分組成。

工作原理

超聲波泥水界面測量是由安裝在水中的超聲波傳感器,向被水下泥表面發射一束超聲波脈沖,此脈沖信號遇到泥水面后反射回來,能再被傳感器接收到;從超聲波發射到重新被接收,其時間與傳感器到被測物體表面的距離成正比;儀表檢測出該時間,并根據當前溫度(傳感器測量)水下的聲速,計算出被測物體表面至傳感器的距離(即空間距離),再進一步換算出液位值。液位表面的空水下距離W與聲波的行程時間T成正比:W=V×T/2(其中V為聲波水中速度)。用戶自設定探頭到池底的高度H,儀表自動將脈沖行程時間T換算成相應的空間距離值W,再計算出H減W的差值即為測量的值L。

技術參數

儀表參數:

  • 測量范圍: 0.3~10m;

  • 分辨率: 0.007m;

  • 基本誤差:±0.5%F.S;

  • 流速要求:≤3m/S;

  • 電流輸出:4~20mA;

  • 通訊輸出:RS485 MODBUS RTU;

  • 防護等級:IP65;

  • 環境溫度:-10~60℃;

  • 三組繼電器控制觸點:3A 240VAC,3A 28VDC或120VAC;

  • 供電電源(選配):85~265VAC±10%,50±1Hz

傳感器技術參數:

  • 外殼材質:316不銹鋼;

  • 連接線纜:4芯防水線纜;

  • 安裝方式:浸入式;

  • 過程連接:NPT3/4;

  • 外形尺寸:Φ65×85mm;

  • 介質壓力:≤0.3bar;

  • 信號線纜:標配10米;

  • 防護等級:IP66;

  • 工作溫度:0~50℃

功能特性

  • 全新3.5寸TFT液晶屏,分辨率320*480;

  • 全智能、多功能、測量性能高,環境適應性強;

  • 多參數同時顯示,泥位值、輸出電流、時間、繼電器狀態;

  • 一路4-20mA輸出、繼電器高、低、故障報警控制輸出、RS485通訊輸出等各種變量輸出;

  • 全中文菜單結構,操作簡單直觀;

  • 可擴展:一路4-20mA、一路RS232(MODBUS RTU)

安裝與電氣連接

儀表應選擇安裝在室內或有防護裝置的位置,周圍不得放置易燃易爆物品。儀表安裝位置應選擇便于用戶及安裝維護人員閱讀儀表銘牌、屏幕信息,便于使用、維護及檢修的地方。

所有電力和管道連接必須符合國家和地方標準。儀表電源前端必須安裝絕緣開關或者電路切斷開關。

為了安全和避免外部信號對儀器造成干擾,儀表電源線應接在相應規格、帶有地線標志、符合電器標準的插座內,且地線須確保良好接地。

儀表安裝

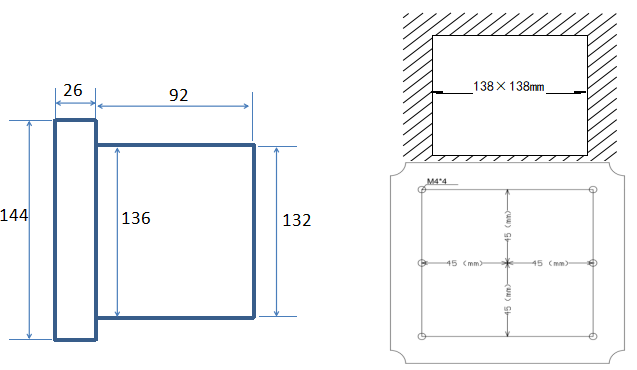

儀表可上盤嵌入安裝或壁掛式安裝,盤裝開孔見圖一,開孔尺寸為 138×138mm。將儀表嵌入方孔中,用配置的支架固定即可。壁掛式可根據配置壁掛式配件安裝或按照圖一尺寸開孔固定。

圖一 儀表外形尺寸、安裝開孔尺寸、背部固定孔尺寸

傳感器安裝注意事項:

  1. 安裝地點應盡可能安裝在無振動、波動、泡沫、粉塵或強電磁干擾場合;

  2. 傳感器所選擇的安裝位置應該方便施工、觀察和維護;

  3. 確保傳感器垂直對準測量位置安裝;

  4. 傳感器安裝必須在液面以下;

  5. 在傳感器超聲波10°發射角內不應該有障礙物,避免產生錯誤回波;

  6. 傳感器安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置;

  7. 若池壁或罐壁不光滑,儀表安裝位置需盡量離開池壁或罐壁;

  8. 電線、電纜保護管,要注意密封防止積水;

  9. 信號線的屏蔽層需保證良好接地,信號線需穿套管保護

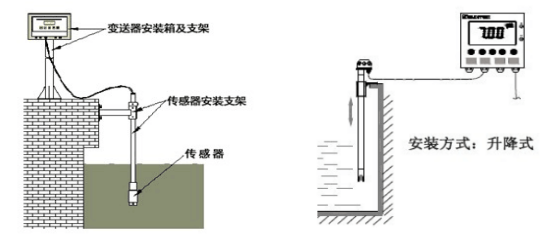

圖二 傳感器安裝示意圖

儀表內接線:

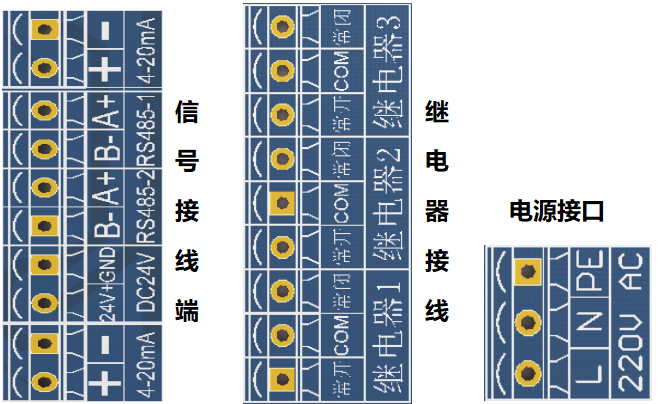

圖三 儀表接線圖
接線說明
4-20mA
(上)
“-”模擬量輸出負端
繼電器1
“COM”公共端
“+”模擬量輸出正端“常開”觸點于COM端常開
“常閉”觸點于COM端常閉合

RS485-1
“A”PC通訊端
“B”PC通訊端
繼電器2
“COM”公共端
“常開”觸點于COM端常開

RS485-2
“A”泥位計通訊端“常閉”觸點于COM端常閉合
“B”泥位計通訊端

繼電器3
“COM”公共端

DC24V
“-”泥位計直流供電端“常開”觸點于COM端常開
“+”泥位計直流供電端“常閉”觸點于COM端常閉合
4-20mA
(下)
“-”模擬量輸出負端(擴展)
“+”模擬量輸出正端(擴展)
LAC220V-L交流供電接線端
NAC220V-N交流供電接線端
PE接地端

電氣連接:

儀表與傳感器的連接:供電電源、輸出信號、繼電器報警觸點及傳感器與儀表的連接均在儀表內部,按圖三接線。電極固定的電纜線引線長度常規為10米,將傳感器上相應標號或顏色的線插入儀表內部相符的接線端擰緊插入即可。

功能鍵說明

詳細操作說明

開機:

使用前應檢查所有的管路連接及電氣連接,接通電源數秒后儀表進入測量主顯示如下圖四。

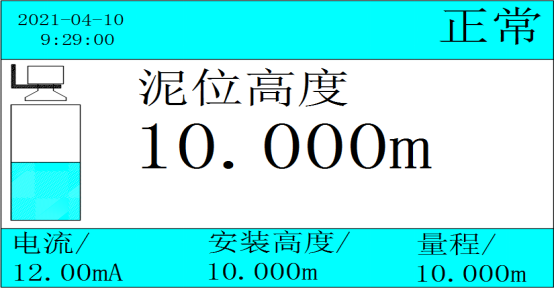

圖四 儀表屏幕主顯示

其中第一行左上為年月日時分秒;第一行右上角顯示當前狀態;中間顯示當前泥位高度,帶填充動畫顯示,第三行為當前泥位計的輸出電流、安裝高度、量程

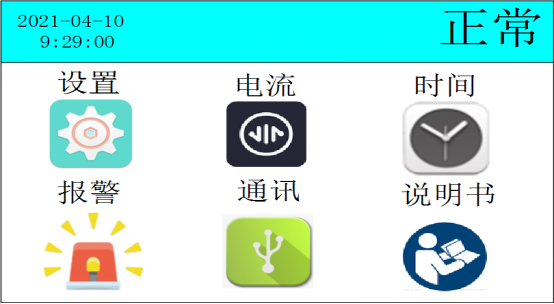

主菜單:

在主顯示狀態下按“SURE”鍵后,進入主菜單:

使用上、下鍵翻看主菜單

子菜單:

在測量前應根據實際情況對主菜單參數進行設定或修改,否則按儀表中已有的設定值進行測量。按“SURE”鍵輸入密碼后(初始狀態沒有密碼“0001”),再按“SURE”進入多項子菜單。進入該菜單后,將黑色底紋指示在當前的參數項,根據所選參數上、下移動光標后,按下“SURE”鍵進入該參數項可進行設定或修改。

參數說明:

  1. “參數”:用于設置測量范圍及修正參數。

  2. “警報”:用于設置三組繼電器數值。

  3. “電流”:用于設置輸出電流校準、電流測試。

  4. “通訊”:用于設置設備地址、波特率參數。

  5. “通訊設置”:設置RS485通訊項:波特率、校驗位、停止位、網絡節點。

  6. “時間”:用于設置系統年、月、日、時、分、秒。

  7. “說明”:用于掃描二維碼下載說明書。

“參數”菜單

“參數”菜單樹狀圖,按“SURE”鍵進入菜單,“MOVE”、“UP”、“DOWN”修改數值,“BACK”鍵返回上機菜單

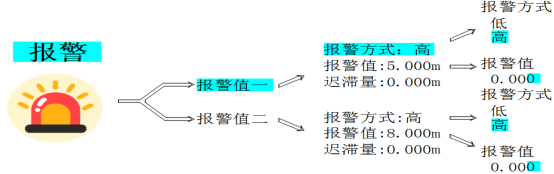

“報警”菜單:

“報警”菜單樹狀圖,按“SURE”鍵進入菜單,“MOVE”、“UP”、“DOWN”修改數值,“BACK”鍵返回上機菜單

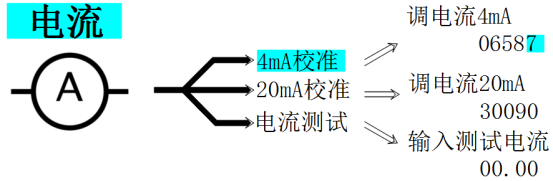

“電流”菜單:

“電流”菜單樹狀圖,按“SURE”鍵進入菜單,“MOVE”、“UP”、“DOWN”修改數值,“BACK”鍵返回上機菜單

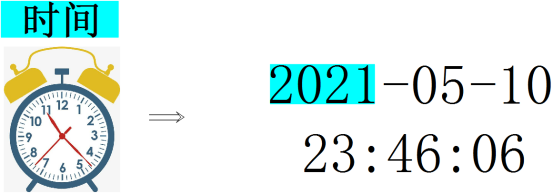

“時間”菜單:

“時間”菜單樹狀圖,按“SURE”鍵進入菜單,“MOVE”、“UP”、“DOWN”修改數值,“BACK”鍵返回上機菜單

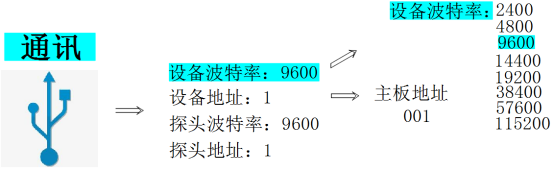

“通訊”菜單:

“通訊”菜單樹狀圖,按“SURE”鍵進入菜單,“MOVE”、“UP”、“DOWN”修改數值,“BACK”鍵返回上機菜單

日常維護

變送器根據使用的要求,安裝位置和工作情況比較復雜,為了使變送器正常工作,維護人員需要對變送器進行定期維護,維護時請注意如下事項:

  1. 安裝在室外請檢查變送器安裝箱體是否有漏水等現象;

  2. 檢查變送器的工作環境,如果溫度超出變送器的工作額定范圍,請采取相應 措施,否則變送器可能損壞或降低使用壽命;

  3. 清潔變送器的塑料外殼時,請使用軟布和柔和的清潔劑清潔外殼,注意不要 讓濕氣進入變送器內部;

  4. 檢查變送器顯示數據是否正常;

  5. 檢查變送器接線端子上的接線是否牢固,注意在拆卸接線蓋前應先將交流電 源斷開。

污泥界面儀MODBUS_RTU通訊協議

本界面儀采用標準MODBUS_RTU通訊協議,從站號和波特率通過菜單設置,默認設置9600,最大波特率支持115200,建議不要設置太高,通訊參數如下:

一、采集器或上位計算機的數據串口特性

RS485,波特率9600(默認設置),數據位:8位,1個停止位,無奇偶位。

二、流量計的指令格式

采集器或上位計算機通過RS485口向流量計發送編碼指令信息,格式如下:

站號功能碼寄存器地址(H)寄存器地址(L)數據數量(H)數據數量(L)CRC_LCRC_H

三、寄存器地址及屬性

序號寄存器地址(16進制)屬性解碼順序
10x1000實測距離1234
20x1002泥位高度1234

四、讀寄存器指

A讀實測距離指令01 03 10 00 00 02 C0 CB
從站響應01 03 04 xx xx xx xx CRC_L CRC_H
B讀泥位高度指令01 03 10 02 00 02 61 0B
從站響應01 03 04 xx xx xx xx CRC_L CRC_H
C打包讀取指令01 03 10 00 00 04 40 C9
從站響應01 03 08 xx xx xx xx xx xx xx xx CRC_L CRC_H

備注:xx xx xx xx表示返回數據

常見問題

現象可能存在原因解決方法
1LCD顯示不亮儀表或液晶屏幕供電故障檢查電源是否連接、檢查傳感器的電源線是否接反。
2沒有電流輸出可能是電流模塊故障或接線故障請檢查電流輸出接線是否正確。請參照說明書中接線端子圖。
3變送器輸出電流與顯示電流不符合電流輸出可能沒有進行正確的校準請重新對20mA輸出進行校準。
4儀表顯示不穩定傳感器安裝位置不對或沒有垂直安裝、水樣中有氣泡或流速過快檢查傳感器的安裝位置,檢查傳感器與安裝支架是否脫落,檢查水樣中是否有較多氣泡影響。

成套性

名 稱數 量
1)電子單元1臺
2)傳感器及連接電纜線1支
3)儀表安裝配件1套
4)電極安裝附件(選配附件)1套
5)使用說明書1本
6)合格證1份
7)保修卡1份

質保及售后服務

本公司向客戶承諾,本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算,質保期內若收到用戶關于此類缺陷的通知,本公司對確實有缺陷的產品實行無條件免費維護或者免費更換,對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內,下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍:

(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。

售后服務承諾:

(1)客戶的技術疑問,我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果,7 個工作日內出具維修結果。

注意

本手冊內容我們力求正確無誤,如果您發現有誤,請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
