電容式液位計

概述

電容式智能液位計是一種可以用于液體、油類、固體、界面和測量的液位（物位）變送器。無可 動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高， 線性度好，耐高溫、耐高壓等優點。智能液位計為兩線制（回路供電）4～20mADC 測量信號,易于調 校，無線傳輸，485 傳輸?shù)??？蓮V泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。

智能液位計作為本質安全型產品符合 GB3836.1-2010《爆炸性環境 第1部分:設備 通用要求》和 GB3836.4-2010《爆炸性環境 第4部分:由本質安全型“i”保護的設備》的有關要求，防 爆標志為：Exia IIC T6 Ga

產品特點

• 結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。

• 多種信號輸出，方便不同系統配置。

• 適用于高溫高壓容器的物位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

• 特別適用于酸、堿等強腐蝕性液體的測量。

• 完善的過流、過壓、電源極性保護。

• 無線型液位計具有無線遠傳功能。

• 可以測量任何導電介質。

技術參數

產品結構

電容式液位測控儀由于使用場合及參數的不同其結構會有所差異，但總體來看，其主要結構大致 可分為兩大部分，即傳感器部分與變送器部分。如圖所示：

圖中 A 所示為傳感器，直接探入容器設備或測量表筒的被測介質中。電容式系列液位測控儀一般由傳感器、變送器以及其它輔助設備組成，其典型應用是利用連通器原理將待測設備中介質引入測量表筒，而傳感器位于測量表筒的中心位置，液體的流入或界面的變化引起傳感器內電極與測量表筒內壁之間的介電常數發生變化，從而引起 電容量的變化。此時，由傳感器將此電容量的變化采集并送之變送器，再由送器轉換成4－20mA 信號輸出，則此時被測出的測量筒內的介質高度就是設 備內介質的高度，從而實現對設備內介 質的測量。

圖中 B、C 所示分別為液位測控儀的氣相和液相 連接法蘭，用于設備法蘭對接，引出設備內的液體與壓力到測量筒。

圖中 D 所示為液位測控儀測量表筒，可與傳感器電極之間形成電容。

圖中 E 所示為排污法蘭，可定期將液位測控儀內污物對外排放，保持液位測控儀測量表筒內清潔干凈，避免傳感器粘附污物。

圖中 F 所示為變送器，是電容量到標準電流信號的轉換裝置，是整個液位測控儀的中樞部分，其 主要作用是接受傳感器送出的液位變換引起的電容變化增量，然后經過轉換輸出 4－20mADC 標準電流信號。本變送器采用軍品集成器件，功耗低、耐高溫、可靠性強、符合本質安全要求，整體特殊防 腐，外殼密封，可用在防爆、防腐工礦環境。

_{注：變送器與測量表筒之間有段密封部分，由數個密封件組成，能確保被測介質與傳感器接觸但 不會向外滲漏，造成危害。此段是重要的密封部分，未經廠家同意請勿擅自拆動，以免引發事故。}

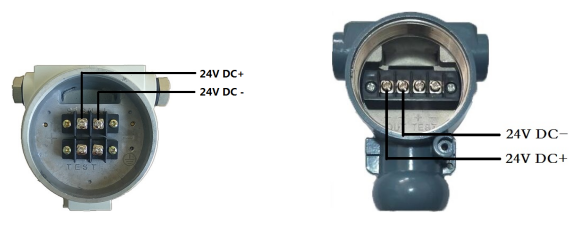

儀表接線

調試

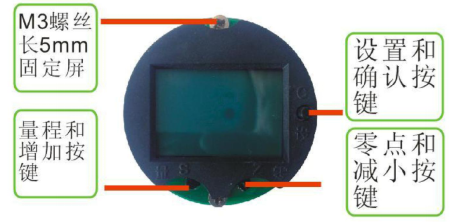

按鍵及功能說明

• C(設置鍵): 進入設置狀態和設置數據確認。

• S(量程鍵): 設置數據增加和設置量程。

• Z(零點鍵): 設置數據減小和設置零點。

屏幕顯示說明

標尺欄: 在屏幕最上面, 顯示當前液位百分比, 兩端左右箭頭表示液位正在變 小和變大.數據欄: 在屏幕的中間, 顯示當前液位數值提示欄: 在屏幕最下面, 顯示設置或顯示的項目, 錯誤號, 單位。

^{位計參數設置流程（注意不是調試流程）}

_{強烈提示：當由于現場特殊原因或者不小心進入了密碼 600 設置項，必須 調試零點和量程，所以建議一次性修改好此值，不要隨意更改 PVH 和 PVL。}

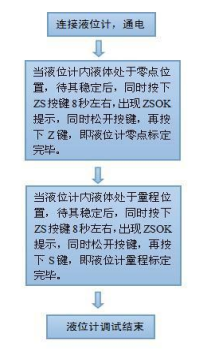

^{液位計調試流程}

_{注意所有的液位計或者電路板出廠必須有此過程） 強烈提示：當由于現場特殊原因或者不小心進入了密碼 600 設置項，必須調試零點和量程，所以建議一次性修改好此值，不要隨意更改 PVH 和 PVL。}

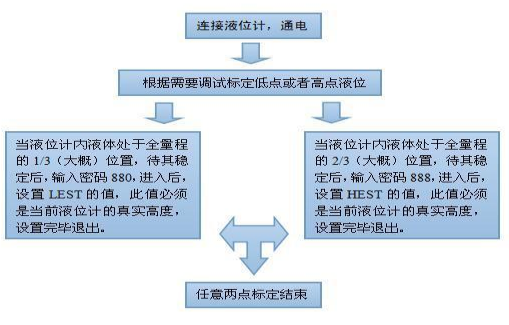

^{液位計任意兩點標定流程}

菜單操作分 6 部分

1. 基本操作(密碼 555)：包含小數點的位置，顯示模式，阻尼時間，通訊地址，無線數據發送時間間隔。

2. 輸出校準(密碼 666)：包含輸出 4 毫安校準，輸出 20 毫安校準。

3. 直接輸入電容值調試(密碼 800)：可以在此輸入零點和量程的電容值，液位計會自動標定零點量程，無需將液位放空和加滿，可以查看任一點電容值，推算出零點電容值再輸進去。

4. 1/3 處標定(密碼 880)：使液位計處于 1/3 處左右任意低點標定。

5. 2/3 處標定(密碼 888)：使液位計處于 2/3 處左右任意高點標定。

6. 傳感器設置(密碼 600)：主要修改傳感器的零點值和量程值。 每一類參數進行修改前必須輸入密碼：按下 C 鍵，顯示 PASS，通過（ S、Z ）按鍵改變其密碼，密碼 輸入正確，再按下 C 鍵進入相應的操作，按順序完成相應的設置后，按 C 鍵確認并進入下一項， 完畢按 C 鍵退出。

基本參數項目表

菜單順序	菜單	菜單含義	代表界面
1	DOT	小數點位置
2	DISP	顯示模式可以選擇： ％，m，cm，mm
3	DAMP	此項為阻尼時間選擇， 通過修改阻尼時間來決定信號輸出的快慢。
4	ADD	485 通信地址： 通過修改 ADD的值， 來改變 485 通信的地址。

輸出電流校準項目表：密碼 666

菜單順序	菜單	菜單含義	代表界面
1	DALL	4毫安修正，通過S,Z 鍵 改變輸出電流的大小直到 4 毫安為止
2	DAHH	20 毫安修正，通過Z 鍵 改變輸出電流的大小直到 20 毫安為止

直接輸入電容值標定零點量程：密碼 800

菜單順序	菜單	菜單含義	代表界面
1	CL	進入菜單后通過 ZS 按鍵輸入液位零點的電容值
2	CH	進入菜單后通過 ZS 按鍵輸入液位量程的電容值

任意兩點遷移項目表

1/3 點遷移密碼 880,2/3 點遷移密碼 888

菜單順序	菜單	菜單含義	代表界面
1	LSET	進入此菜單后，先將液位零點將要遷移的位置， 并且輸入零點的實際液位值，完成之后 按下 C 鍵進入量程遷移
2	HSET	進入量程遷移后，將液位加至需要遷移的量程位置， 然后輸入實際的液位，確認無誤后，按C鍵退出

傳感器設置項目表：密碼 600

_{強烈提示：當由于現場特殊原因或者不小心進入了密碼 600 設置項，必須調試零點 和量程，所以建議一次性修改好此值，不要隨意更改 PVH 和 PVL。}

菜單順序	菜單	菜單含義	代表界面
1	PVL	測量值下限最低 0，不得超過上限值
2	PVH	測量的上限最大 9999

調試狀態下的按鍵功能

菜單順序	菜單	菜單含義	代表界面
1	PF	同時按下 ZS 按鍵 2 秒 液晶屏幕顯示當前測量電容。 注意：如果是用增益，則電容為放大后的電容。 按 C 鍵退出顯示電容，進入正常模式其代表界面如圖
2	ZSOK	零點調試：將液位放空至零點位置，待其穩定后， 同時按下 ZS 按鍵 8 秒以上，液晶顯示當前液位的電容值 且同時顯示“ZSOK”字符，則表示可以調試零點。 這時，按下 Z 鍵標定零點，零點標定完畢，其代表界面如圖
3	ZSOK	量程調試：將液位加滿至量程位置，待其穩定后， 同時按下 ZS 按鍵 8 秒以上，液晶顯示當前液位的電容值 且同時顯示“ZSOK”字符，則表示可以調試量程。 這時，按下 S 鍵標定零點，量程標定完畢，其代表界面如圖

注意事項

1. 凡供貨產品均帶有產品合格證及使用說明書，其中有產品編號、技術參數、接線圖、出廠日期 等，請認真查對,以免用錯。

2. 安裝時應根據產品連接方式，查對現場接口是否與產品接口一致。

3. 接線應嚴格按照我公司使用說明要求接線。

4. 本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

5. 使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

6. 運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

7. 安裝使用過程中要注意不能把傳感器破壞。

8. 安裝現場要采取有效的防雷措施。

9. 本系列任何一款變送器外殼必須可靠接地，接地電阻應小于 4Ω。

10. 利用 485 通訊進行系統組態時，變送器必須加裝安全柵或隔離器。

11. 安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

保修條款

用戶在嚴格按照說明書的指導下，正確地接線、安裝、維護的情況下，本產品免費保修 1 年。

_{下列情形不在保修范圍：}

1. 自行拆卸線路板及各零部件；

2. 雷擊或者有強電竄入本系統，燒壞電路;

3. 電源電壓超過極限值，電路板燒壞；

4. 電器盒進水或其他異物；

5. 未正確選型，超過該產品的使用范圍；

6. 傳感器或者整機的某一部位碰傷或破損。

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
