音叉式物位開關

一、產品概述

音叉物位開關是一種新型的物位開關。叉體由晶體激勵產生振動，當叉體末端被液體浸沒時，振動頻率發生變化，這一變化通過電子線路檢測出來并輸出一個開關量，從而實現液位的上、下限報警和控制。音叉式物位開關被稱為“電氣浮子” ，凡使用浮球液位開關和由于結垢、湍流、攪動、氣泡等原因不能使用浮球液位開關的場合均使用“電氣浮子” 。

由于音叉式物位開關無活動部件，因此無需維護和調整，是浮球液位開關的升級換代產品。本系列產品有普通型、本安型、隔爆型，適用于不同要求的環境場合使用。

二、特點

• 適應性強：被測液體不同的電參數對測量均不產生影響，結垢、湍流、攪動、氣泡、中等粘度、高壓等惡劣條件對檢測也無影響。

• 免維護：無活動部件，使用簡單，堅固耐用。

• 無需調校：不受被測介質的電參數影響，常規無需調試。

• 掉電數據保存：高低位停斷電保護，安全可靠。

三、技術參數

型號	螺紋型	法蘭型	衛生接頭型

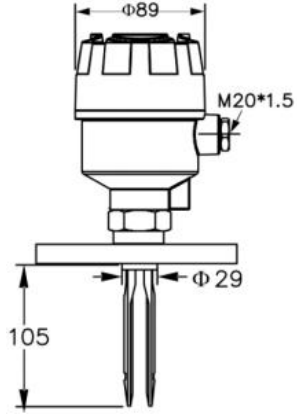

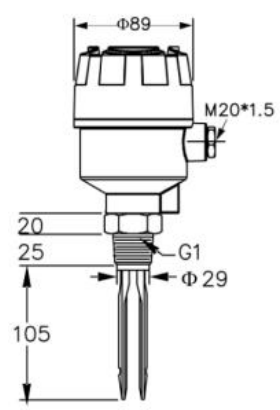

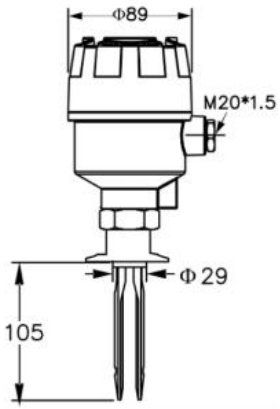

尺寸圖 mm
接線盒 材質	鋁合金烤漆
防護等級	IP65
音叉體 材質	304 316 316L	304 316 被覆 TEFLON	304 316 316L
持續規格	G1"螺紋	法蘭最小1"	50.5 衛生接頭
入線口	M20*1.5
音叉體 最大垂直 承受力	177in.Lbs（20Nm）
制程壓力	真空~600PSI（40BAR）
電源	110/220VAC，50/60Hz
電源消耗	5W
環境溫度	-40℃~85℃
制程溫度	常規-40℃~85℃ 高溫MAX200℃ 特殊規格260℃
輸出接點	Relay，DPDT 5A/250Vac/28Vdc 1組或2組
叉棒物料 最低感應 密度	粉體：≥0.07g/cm3 液體：≥0.7g/cm3 黏度：1~10000cSt
動作延遲	0.6秒動作；1~3秒-復歸
振動頻率	350~370Hz
高低位 失效保護 裝置	高、低
靈敏度	高、低
長度	常規100-1500mm （加長型分體除外）

四、適用物料

五、應用范圍

適用于灌內或管道內各種物料/液體介質的高低位檢測，產品應用面廣泛如纖業、橡膠業、輪胎業、水泥業、鋼鐵業、食品廠、醫藥廠、石化廠、飼料廠…等產業原料/制程/成品桶槽之物液位控制

六、標準型儀表調試

儀表出廠前已作全性能的調試，但經過長途運輸或長期庫存后，在交付使用前仍需對一些主要性能進行檢查。

1. 零點設置

將液位設置到欲設定的零點位置(比如空罐狀態)，等待液位/料位穩定 10-20 秒后，按下零點按鍵(ZERO) 3 秒以上，綠色發光管閃爍，松開按鍵，零位設置完畢。

2. 滿度/報警點設置

當液位/料位達到需要設置的報警點，待穩定 10-20 秒后，按下量程按鍵(FULL) 3 秒以上，待綠色發光管閃爍，松開按鍵，滿度報警點設置完畢。

注：零點和量程設置不分先后順序，互不影響。如果設置錯亂導致儀表工作不正常，可以通過恢復出廠值設置還原，方法：斷電后，一直按住 FULL 按鍵重新上電，待綠色指示燈(StateLED)熄滅后，松開按鍵，恢復出廠設置完成。

七、菜單設置

1. 延時時間設置

延時時間的設置值是 0~60 秒，在測量狀態下，同時按ZERO 鍵和 FULL 鍵，綠色指示燈(StateLED)常亮后，短按ZERO 鍵，綠色指示燈(StateLED)閃爍，按閃爍的次數來決定延時的長度，短按 ZERO 鍵可順序設置。

例：如果需要設置 15 秒的延時，首先在正常測試狀態，同時按 ZERO 鍵和 FULL 鍵，綠色指示燈(StateLED)常亮后，短按 3 次 ZERO 鍵，綠色指示燈(StateLED)會響應閃爍 3 次，此時可以再同時按 ZERO 鍵和 FULL 鍵，系統會保存數據并退出設置。

2. 高低位報警點設置

在測量狀態下，同時按 ZERO 鍵和 FULL 鍵，綠色指示燈(StateLED)常亮后，短按 FULL 鍵，繼電器和 AlarmLED紅色指示燈動作翻轉（如設置好延時，則等待延時后再翻轉）。設置好后，再同時按 ZERO 鍵和 FULL 鍵，系統會保存數據并退出設置。

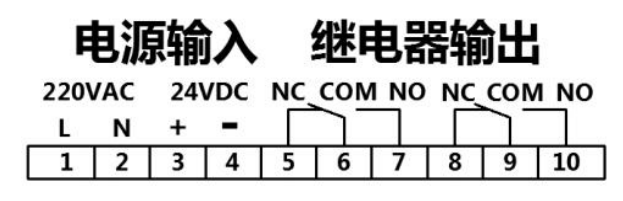

八、接線端子圖

注：繼電器為 DPDT 類型。一個繼電器，同一個線圈，兩組單獨的輸出觸點。

九、訂購注意事項

1. 確認電壓

2. 確認安裝方式 (側裝或頂裝)

3. 確認原料比重

4. 確認桶壁是否安裝有架橋破壞器或振動馬達

注：※產品總長度因功能調整影響，許可公差為 ± 5mm ※產品特性、規格及尺寸，必要時須隨時作修改，恕無法另行通知。
