阻旋料位開關

一、產品簡介

1.1 產品概述

YC-20 系列阻旋料位開關設計上采用進口電機、微動開關及軸承，同時注重工藝細節，嚴控生產流程和質量檢測，比國內同類產品具有更高的可靠性。

為適應不同工況，YC-20系列阻旋料位開關分為以下兩種應用型號：

• YC-20 標準型 阻旋料位開關：適用于大多數固體顆粒粉末測量；

• YC-20 保護型 阻旋料位開關：配備保護管，應用于密度較大的固體顆粒測量。

1.2 工作原理

YC-20 系列阻旋式料位開關利用微型馬達做驅動裝置，通過離合器與傳動軸相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，并自行切斷馬達電源，同時檢測裝置輸出一接點信號以控制物料輸送。

1.3 應用范圍

阻旋料位開關廣泛應用于現代工業生產過程和倉儲部門。

阻旋料位開關適用于各種料位的測量，例如：飼料、食品、制藥、化工、塑料、建筑、肥料等 行業的測量。

二、產品結構與特點

2.1 產品結構

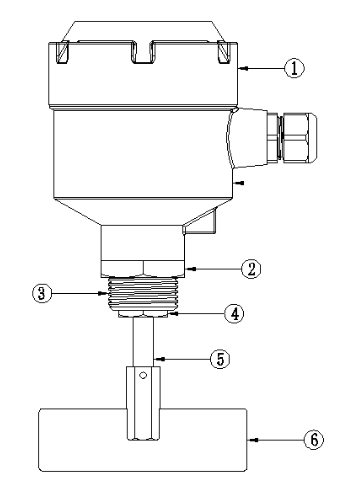

如圖所示，阻旋料位開關由以下部件組成：

①殼體    ②固定螺母    ③過程連接

④鎖緊螺母    ⑤主軸    ⑥葉片

2.2 產品特點

1. 采用進口電機、微動開關及軸承；

2. 振動防松結構設計；

3. 防護等級達 IP65；

4. 雙軸承設計，運行平穩，壽命長；

5. 電機和機械控制一體化設計，易更換維修；

6. 采用 304/316L 不銹鋼或碳鋼。

三、技術參數

屬性	參數
測量介質	固體 顆粒粉末
介質密度	≥0.5g/cm3
過程溫度	-20~70℃
	-20~400℃
環境溫度	-40~85℃
過程連接	標準法蘭 薄片法蘭
	螺紋
過程連接 材料	304/316L 碳鋼
接觸介質 材料	304/316L
葉片轉速	1 R.P.M
外殼材料	鋁合金
防護等級	IP65
電纜入口	M20×1.5
觸點容量	SPDT 5A 250V AC
供電電壓	24V DC
	220VAC 50/60Hz
防爆等級	Ex dⅡ CT6 Ex tD A21 IP65 T80℃

許可證

根據產品的型號不同，其相關的許可證和運用場合也是有很大區別的。因此，對于不同型號的儀表應注意相關許可證的要求。

四、接電

4.1 安全提示

• 從安全角度考慮，只有在斷電的情況下才能進行接線；

• 對于防爆型儀表接線時必須遵循相關防爆的接線要求。

4.2 接入電纜

阻旋料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為 5-9mm，否則無法確保電纜入口的密封效果。

如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。

4.3 接線圖

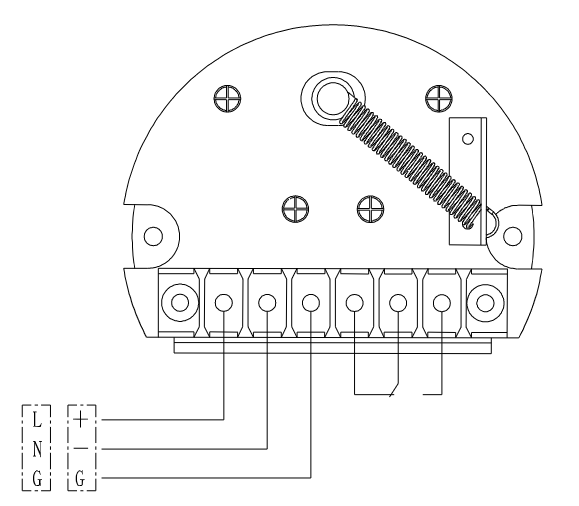

接線時，請按照如圖示意的方法進行安全接線。

4.4 扭力調整

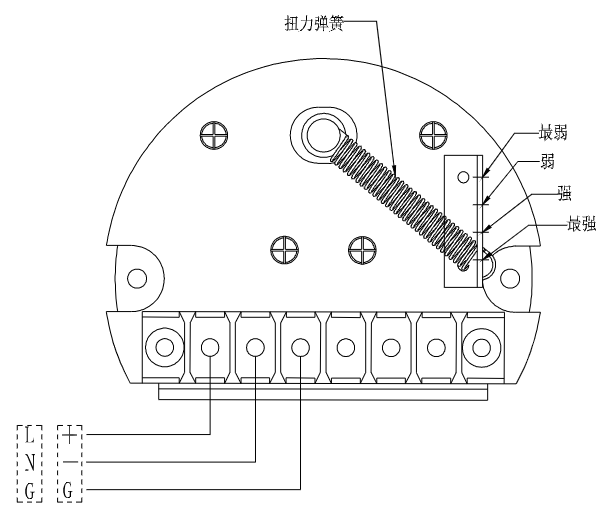

扭力彈簧是用來調整轉軸的輸出扭力，當被測介質密度大時，可將彈簧扭力調至最強的檔位，此時葉片旋轉扭力較大，敏感度較差。反之，當被測介質密度小時，可將彈簧調至最弱的檔位，此時葉片旋轉扭力較小，敏感度較好。

五、安裝注意事項

1. 安裝前請確認電源電壓是否與標示牌上面的電壓一致；

2. 確認被測物料密度，選擇葉片形狀和大小，一般地，密度越大葉片越??；

3. 安裝前確認水平安裝還是豎直安裝；

4. 水平安裝時，將葉片與水平向下呈 10～20°的夾角安裝，以減少物料的沖擊；

5. 水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩；

6. 應避免安裝在物料的進料口的部位，當無法避免時可在開關的上方 200mm 處加裝防護擋板，以保護葉片不受物料沖擊；

7. 產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

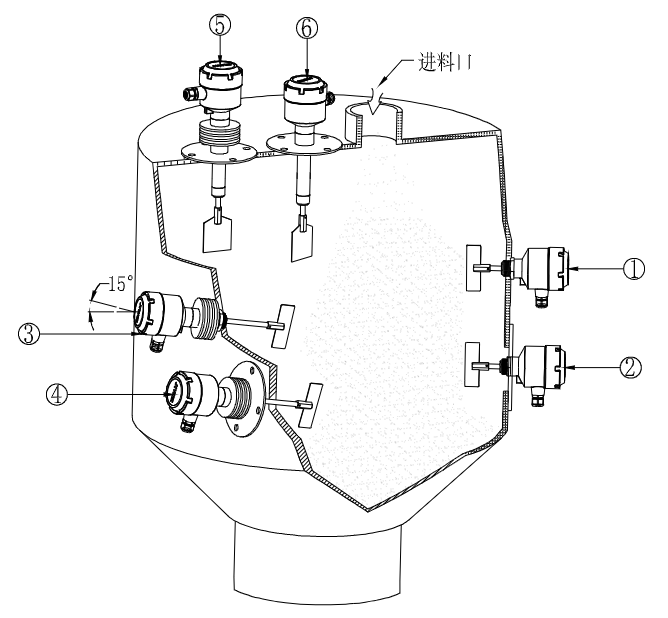

安裝示意圖如下：

1. 水平螺紋安裝

2. 水平法蘭安裝

3. 水平傾斜 15 度高溫螺紋安裝

4. 水平傾斜 15 度高溫法蘭安裝

5. 豎直軸保護高溫法蘭安裝

6. 豎直軸保護法蘭安裝

六、貯存和運輸

6.1 包裝

您購買的儀表在運輸途中會有包裝材料予以保護。

儀表采用紙箱或木箱包裝，這種包裝不會危害環境，且可回收利用，請讓專業回收企業回收包裝材料。

6.2 運輸

應遵循運輸包裝上的提示進行運輸，否則會導致儀表受損。

收到貨物后請檢查包裝的完整性和可能存在的運輸損壞，如發現存在運輸過程中出現的損壞或隱藏的缺陷，應及時給出信息反饋。

6.3 貯存

存儲包裝物件時應遵循下列條件：

1. 避免露天保存；

2. 避免存放在潮濕和大粉塵的場所；

3. 避免與具有腐蝕性的介質接觸；

4. 避免受陽光的強烈照射；

5. 避免機械式振動；

6. 儲存環境
   相對空氣濕度 ：0～95%
   存儲溫度 ：-40～80℃

七、型號對照表

型號							說明
YC20-	/X	/X	/X	/X	/X	/X
許可 證	N						非防爆型
	D						隔爆型 氣體 Ex DII CT6
	E						隔爆型 粉塵 Ex tD A21 IP65T80°C
供電 電壓		A					220V AC
		D					24V DC
過程 溫度			C				-20~70℃
			H				-20~400℃
過程 連接				TH			螺紋 G1"A
				TM			螺紋 1"NPT
				FA			法蘭 DN50 PN16
				FB			法蘭 DN80 PN16
				XX			客戶 定制
葉片 型式					LA		一字型
					LB		鏟刀型
					LC		旗子型
					LD		鐮刀型
					XX		客戶 定制
長度范圍						N	普通型 100 - 1000 mm
						P	帶保護管 250 - 1500 mm

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}

溫馨提示：

點擊目錄中的標題可以跳轉到對應的欄目，方便使用。

在您閱讀完后，可以收藏該網址，以便隨時參照。
