小盲區超聲波物位計

一、概述

小盲區超聲波物/液位儀是我司專為小盲區、高精度的工況測控研制的。是國內首創盲區小于0.06m,精度可達±1mm的超聲波測距產品。外殼采用ABS工程塑料防水外殼，探頭部分為PP或不銹鋼，殼體小巧且相當堅固；透明的主機蓋設計，方便觀察顯示。電路主板采用優質貼片元器件，貼片式鍵盤，使產品性能更穩定工作更可靠。

二、性能參數

1.1 輸出

• 模擬輸出信號：0~20mA；4~20mA負載>300Ω；0~5V；1~5V；0~10V；1~10V

• 數字輸出：RS485（支持Modbus）

• 開關輸出：NPN、機械繼電器可選，每種最多3組

1.2 供電

• 工作電壓: DC12—24V

• 功耗<1.5W

1.3 物理特性

1.4 環境性能

• 防護等級:IP65（可選更高防護等級）

• 溫度: -20℃~60℃

• 相對濕度：0~95%

• 工作壓力： 常壓

二、安裝方法

2.1 探頭的安裝

2.1.1

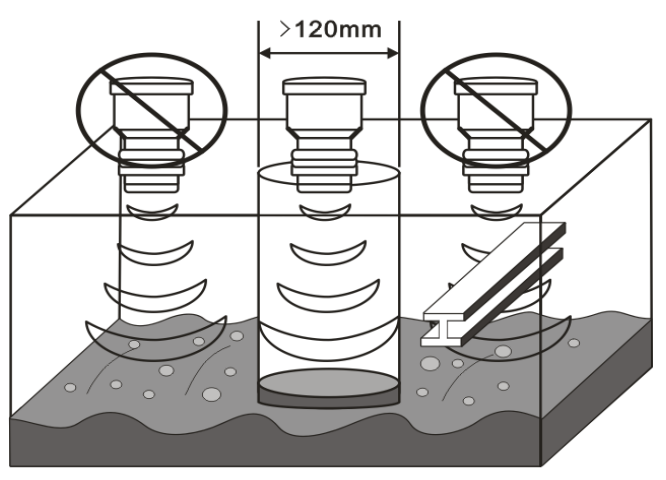

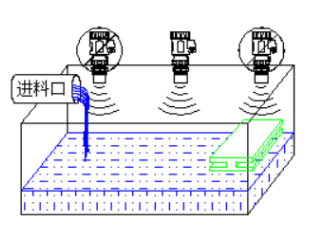

探頭同時產生超聲脈沖波和檢測回波，超聲脈沖波以一定的錐形波面從探頭的表面?zhèn)鞑コ鋈?。在這個區域內，不應有任何阻礙并且遠離進料口。探頭的安裝位置應選擇在探頭的發射面和被測介質間沒有障礙物存在的位置。見下圖。

2.1.2

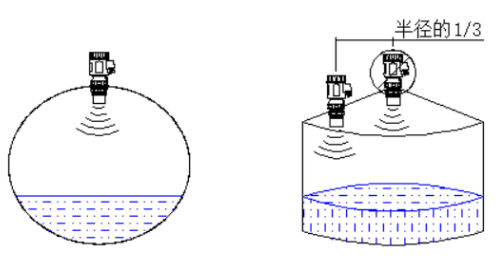

在安裝探頭時需考慮容器的形狀。如果探頭安裝不正確，一定形狀的容器將產生二次回波。這類問題主要集中在圓錐形以及球形罐頂部。這種特殊的形狀可以將發射出的回波再聚焦放大產生錯誤讀數。選擇正確的安裝位置可以解決這一問題。請見下圖。

2.1.3

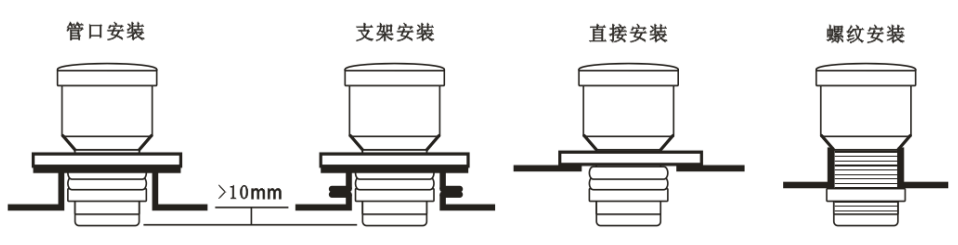

探頭可以選擇用法蘭或是標準的M60×2螺紋安裝（安裝接口與實物為準）。無論是法蘭安裝或是螺紋安裝，或是有無選擇錐筒，應該保證探頭的底部突出過程接口的底部。圖三說明了正確的安裝方法。

2.1.4

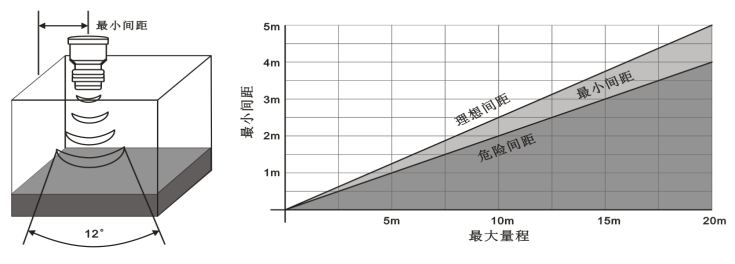

探頭的安裝應避免其發射的聲波通道與容器壁保持如圖四所示的理想?yún)^(qū)域內。圖四所示量程與探頭安裝距離容器壁的區域，如果安裝距離小于理想?yún)^(qū)域下線所規定的距，則應將探頭安裝在“最小間距”區域之內。如果距側壁的安裝距離仍 “ 最小間距”線的下方，變送器將有可能不能正確地測量物位。見下圖

2.1.5

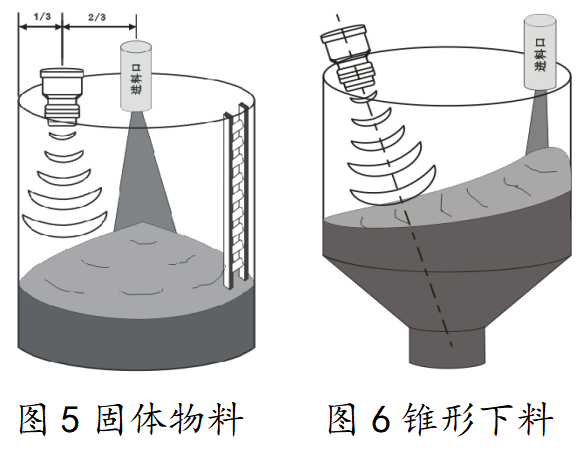

在固體物料測量中探頭需典型安裝于距離側壁1/3容器壁到中心進料口間距離。當物料堆積時將形成一個錐面。圖五、六所示的探頭安裝位置將給出一個平均物位的讀數，這個平均物位為當物料堆平的情況下的物位高度。這對于錐形的堆積或是卸料時出現的凹形堆積面都是正確的。

這種安裝所測得的平均物位高度僅對于圓柱形容器并且進料口處于容器中心線位置才是正確的。對于其它形狀的容器或是進料口不在中間位置，探頭的安裝應按照用戶的要求并應符合前述要求。

2.1.6

表面平靜無波的液體，超聲波測量將獲得最佳效果。如果液體表面有雜物、氣泡或較大波動時，應加裝導波管。導波管直徑應大于120mm，且無接頭。

2.2 工作模式

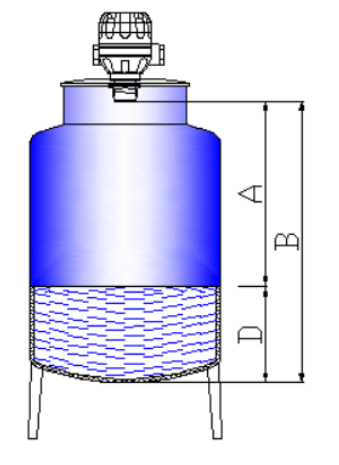

本產品有物位模式（測空高）和液位模式（測差值），物位模式不用作任何設置直接使用。液位模式與物位模式的區別如下圖

2.2.1 液位模式

安裝位置（B）為罐底至物位儀探頭端面的總高度，A為探頭端面到液面的距離，D為液位的高度，即D=B（安裝位置）-A，使用此功能時物位儀顯示值為液位的高度（D）。

2.2.2 物位模式

安裝位置（B）=0，使用此功能時物位儀顯示值為物位儀探頭端面到液面的距離（A）。

2.3工作環境與濾波

本機默認開啟動態濾波功能，可以實際對攪拌、罐壁、橫桿等固定而無法避開的干擾物的濾除。但對于完全密閉的狹小空間或其它極易形成二次回波的環境并不一定可靠，當出現顯示值為實際值的二倍左右的規律錯誤值時應將“工作環境”菜單值改為“密閉”。

2.4供電

建議用24V大于2W的直流穩壓電源供電，如果使用開關電源供給直流時，直流電源負必須連接大地。安裝接線請參考說明書或物位儀機身標簽對應的編號。為保證本機工作穩定、模擬輸出精度，正常使用前請通電＞15分鐘預熱。擰緊后蓋以防進水或灰塵。野外工作時，請?jiān)谖铮ㄒ海┪粌x上方搭遮陽棚，以避免日光的直射和雨淋,應采取防雷措施。

三、接線示意圖

當接線時，本機接線端子上的編號要與產品機身上標簽的編號對應。

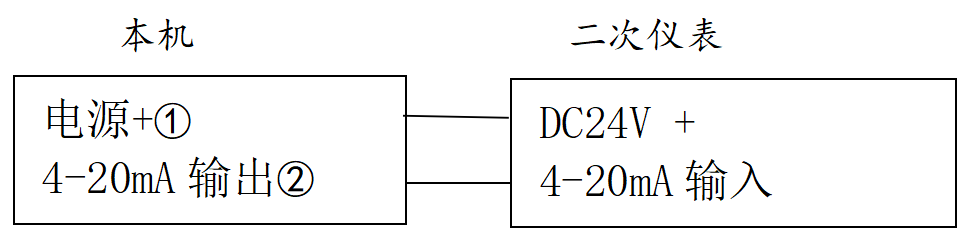

3.1 二線制接線

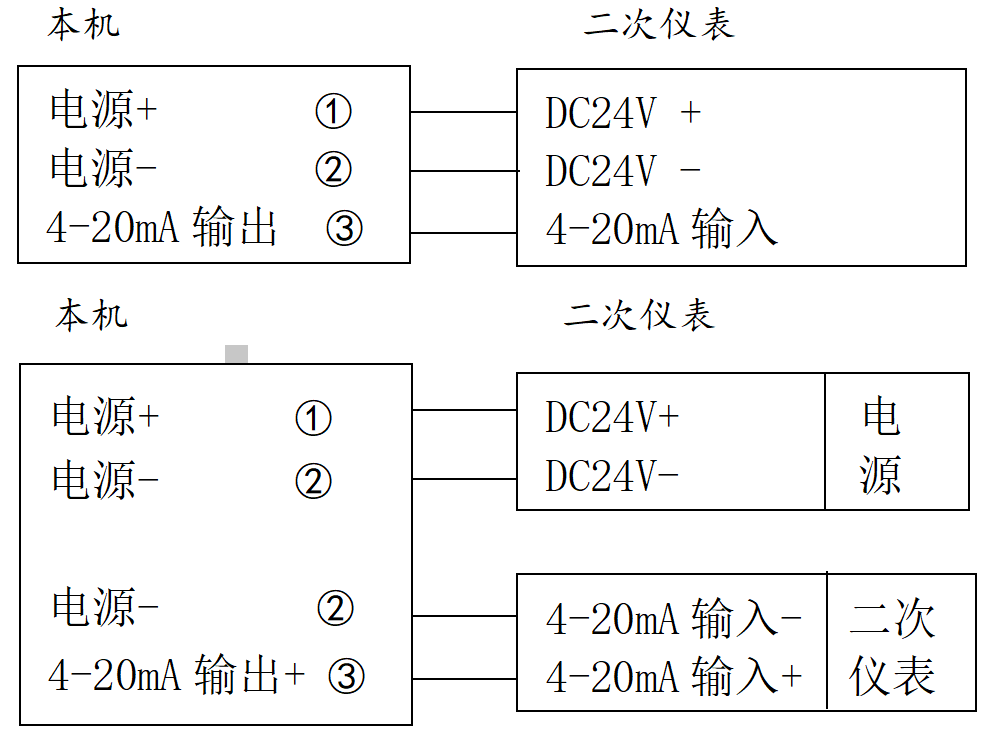

3.2 三線制接線

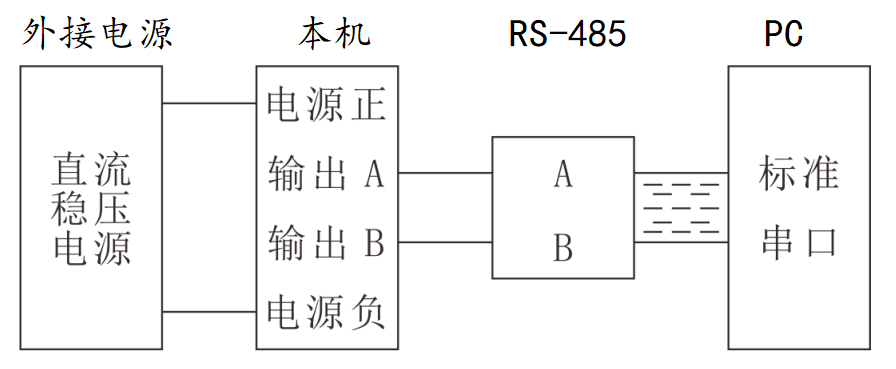

3.4 串口輸出接PC示意圖

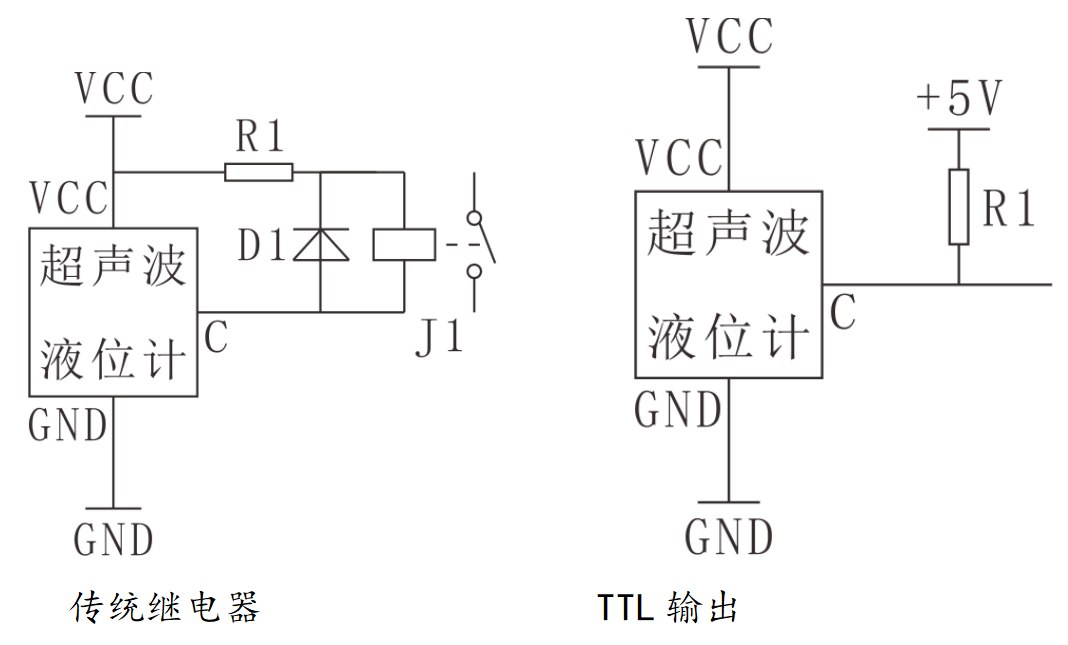

3.5 NPN輸出接線示意圖

開關輸出控制邏輯說明：

本機共有三路NPN開關量輸出或兩路繼電器輸出，使用時需設置開關控制邏輯點，即D值和H值。D值為開關啟動點，H值為開關停止點。其工作方式如下圖所示（假設顯示值為X）：

當設置的D值小于H值時：

當設置的D值大于H值時：

四、常見疑難現象及處理方法

1、傳感器不工作

疑難現象：通電后不工作，無顯示，傳感器無聲響……

導致疑難現象的可能原因：

1. 電源未接通，或正負極接反。

2. 工作電壓太低，物位儀未工作或工作電壓太高，儀器已壞。

疑難現象處理方法：

1. 檢查線路，按說明書連接線。

2. 使用12-24V直流電源，與經銷商聯系。

2、產品不顯示

疑難現象：傳感器有工作聲，無顯示

導致疑難現象的可能原因：

1. 已進行過程序關顯示操作。

2. 曾接過高壓，顯示芯片已損壞。

疑難現象處理方法：

1. 按B鍵打開顯示。

2. 與經銷商聯系。

3、數值不變化

疑難現象：有顯示有聲響，但數字不隨距離改變而變化

導致疑難現象的可能原因：

1. 輸入工作電壓太低，超聲波物位儀末正常工作。

2. 超聲波物位儀的傳感器或功率驅動器已損壞。

3. 超聲波物位儀的參數設置錯誤。

疑難現象處理方法：

1. 使用12-24V直流電源。

2. 恢復出廠設置。

3. 與經銷商聯系。

4、數值亂跳

疑難現象：有顯示，有聲響，測量值亂跳或數值不隨距離變化…

導致疑難現象的可能原因：

1. 物位儀安裝太歪斜。

2. 脈沖強度設置不當，造成余振或衍射大。

3. 有兩臺以上的物位儀在工作，造成相互干撓。

4. 工況區電磁干撓太大。

5. 液面上有氣泡或雜物。

6. 傳感器（螺紋處）夾的過緊。

疑難現象處理方法：

1. 將傳感器軸線調整到與目標平面垂直。

2. 一般1-3m內量程，發射脈沖強度為2-5。

3. 設法消除相互干擾。

4. 找出干撓源，屏敞干撓。

5. 消除液面上氣泡和雜物。

6. 傳感器（螺紋處）解除壓力。

5、顯示盲區或超量程

疑難現象：傳感器有聲響，顯示器顯盲區或超量程

導致疑難現象的可能原因：

1. 超出物位儀量程。

2. 測面距探頭太近。

3. 不恰當?shù)挠迷诟叻蹓m.高泡沫.高蒸汽環境中或工作溫度太高或太低；脈沖強度設置不當。

疑難現象處理方法：

1. 將物位儀實際量程調至物位儀工作量程之內。

2. 將應用環境調整至要求范圍。

3. 修改發射脈沖強度大小，至顯示穩定。

6、誤差大

疑難現象：傳感器有聲響，物位顯示值誤差十幾公分以上…

導致疑難現象的可能原因：

1. 安裝不垂直，造成多次反射。

2. 安裝太靠罐壁，聲波中途反射。

3. 檢查差值“安裝高度”的設定是否正確。

4. 檢查溫度的示值是否正常。

疑難現象處理方法：

1. 請反復調整安裝位置。

2. 正確設定“安裝高度”值。

3. 若溫度差大，可調整“溫度修改”值到正確值。

7、電流輸出不正常

疑難現象：4-20mA輸出不正常；偏高，偏低，跳動

導致疑難現象的可能原因：

1. 負載電阻過大。

2. 量程“量程終點”被修改、輸出微調參數“輸出低端微調”或“輸出高端微調”被修改。

3. 電源整流、濾波不好。

4. 通電時間不夠。

疑難現象處理方法：

1. 減小負載電阻

2. 自行重調相關參數。

3. 更換容量更大的直流穩壓電源。

4. 通電＞15分鐘預熱。

8、RS485輸出不正常

疑難現象：串口不能通信

導致疑難現象的可能原因：

1. 串口A、B接反。

2. 串口相關參數設置與主機不一致

疑難現象處理方法：

1. 更改接線、重設參數，必須與上位機一致。

9、控制輸出不正常

疑難現象：控制輸出不動作

導致疑難現象的可能原因：

1. 參數設置不正確。

2. 外部限流電阻太大。

3. 外部限流電阻太小，已損壞儀器。

疑難現象處理方法：

1. 重設參數。

2. 減小限流電阻。

3. 與經銷商聯系。

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
