射頻導納物位開關
產品概述
射頻導納物位開關是基于射頻導納原理的點位測量產品。該儀表除穩定性高、測量精度高、應用場合廣等優點之外。相比傳統的電容式物位開關，產品采用模塊化設計，并配有指示燈，使用戶能夠直觀地獲取所需的信息，方便了設定和維護。
智能免調試型模塊，采用先進的微處理器、數字調試模塊及智能識別算法，實現了儀表應用的智能免調試。
主要特點
| 屬性 | 參數 |
|---|---|
| 抗掛料 | 獨特的Driving-Shield電路設計提高了抗掛料性能 |
| 供電范圍 | 智能自適應電源：直流20~35VDC和交流30~250VAC通用 |
| 適應性強 | 探頭使用溫度范圍：-100℃~800℃ |
| 不粘黏 | 適合測量粘稠性物料，探頭無掛料 |
| 精度高 | 水平安裝或者有角度安裝時精度非常高 |
| 穩定性高 | 高穩定性輸出，耐飛灰、落料、水汽、結晶、結蠟影響 |
| 免維護 | 無活動、無易磨損部件，無需經常清潔、保養、調試 |
測量原理
傳統的電容式物位開關，隨著物料上漲、物料覆蓋探頭，電路中探頭和介質之間的電容值（導電物料場合）或者探頭和管壁之間的電容值（絕緣物料場合）隨之增加。由于在探頭外壁物料掛料多少的變化導致了電容值的變化，電容值的變化通過電橋的檢波、放大、計算，最后輸出產生相應的電量變化。
射頻導納原理測量技術是經過改良的物位測量技術。該系列產品應用了射頻信號，并加入了Driving Shield電路，屏敲了千擾信號和非物料變化產生的信號。
Driving-Shield電路能夠阻止射頻電流通過掛料形成回路，由掛料產生的影響能夠被識別，并且通過電橋的移相等處理從總的輸出中消除掉探頭端掛料對測量的影響，因此該系列產品具有很強的抗干擾和抗掛料能力。射須導納技術測量結果精度高，不受探頭掛料的影響，是目前使用場合最廣泛的一種測量技術。
應用范圍
| 工況 | 詳情 |
|---|---|
| 電廠 | 煤堆、原煤倉，燃料倉、蓄水池、廢氣凈化罐、灰斗、石灰渣倉、倉系、灰?guī)臁⒂拖涞?/td> |
| 化工 | 蒸餾塔、原料和中間體料倉、反應罐、氨水罐、有毒液體罐、固體料倉、分離器、冷凝器、反應釜等 |
| 石化 | 輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨水罐、汽鼓、煉油廠油庫、電脫界面、瀝青罐、罐區等 |
| 水和水處理 | 處理：蓄水池、污水池、水處理罐、沉淀池、消化塔、輸氣管道、深井、飲用水網絡等 |
| 水泥 | 石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉、冷機等 |
| 冶金 | 和礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐、濃相輸送、除塵器、干熄焦爐等 |
| 油田 | 原油或成品油儲罐、三相分離器、沉降罐、污水罐（池）及油水界面、鉆探泥漿罐、輸油管線等 |
| 造紙 | 原料倉、儲料塔、干燥鼓等 |
| 其他 | 采石場、食品、制藥、環保、造船等行業 |
產品選型
| 型號 | 說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SP 2000 | X | -X | /X | /X | /X | /X | /X | /X | /X | |
| 工藝 要求 | 1 | 三端硬桿 超高壓應用 | ||||||||
| 2 | 標準探頭 常溫低壓 長量程應用 | |||||||||
| 3 | 三端平板 倉壁安裝 抗沖擊應用 | |||||||||
| 4 | 三端硬桿 重載、抗攪拌應用 | |||||||||
| 5 | 三端硬桿 高溫中壓應用 | |||||||||
| 6 | 三端硬桿 中溫高壓應用 | |||||||||
| 7 | 三端硬桿 全防腐應用 | |||||||||
| 8 | 絕緣硬桿 耐酸、堿、腐蝕應用 | |||||||||
| 9 | 絕緣硬桿 電脫、抗攪拌應用 | |||||||||
| 0 | 特殊訂制 咨詢廠家 | |||||||||
| 類型 | 1 | 標準型 | ||||||||
| 2 | 智能型 | |||||||||
| 顯示 | Y | 帶顯示 | ||||||||
| N | 不帶顯示 | |||||||||
| 輸出類型 | 1 | 維電器輸出 DPDT (雙刀雙擲) | ||||||||
| 電器接口 | 1 | 雙M20×1.5 | ||||||||
| 2 | 雙1/2”NPT | |||||||||
| 儀表結構 | Z | 整體 電子單元與探頭 一體安裝 | ||||||||
| F | 分體 電子單元與探頭 分別安裝 | |||||||||
| 防爆 | Y | 防爆 ExdiaIICT4 /T5/T6 Gb | ||||||||
| N | 不防爆 | |||||||||
| 過程連接 | B | BSPT 55°英制圓錐管螺紋 | ||||||||
| N | NPT 60°美制圓錐管螺紋 | |||||||||
| F | 法蘭 | |||||||||
| C | 卡盤 | |||||||||
| 0 | 其他型式 | |||||||||
| 量程 | ** | 用戶指定 | ||||||||
產品一覽

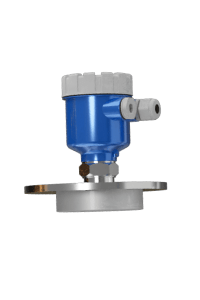

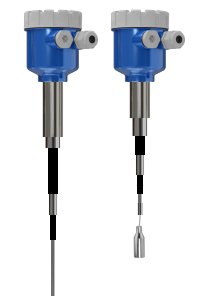

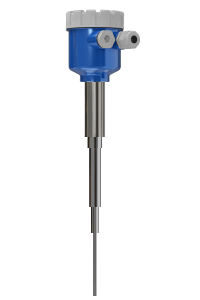

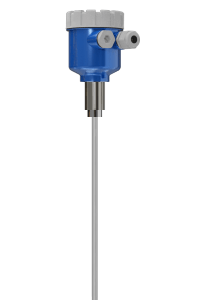

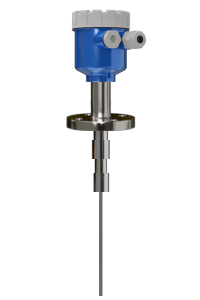

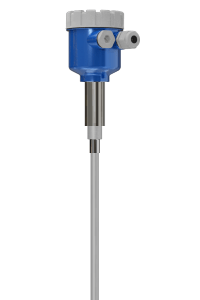

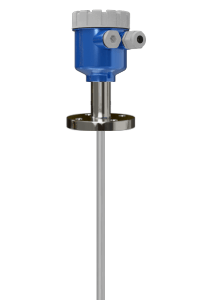

| 圖示 |  |  |
| 型號 | SP2001 | SP2002 |
| 應用場合 | 超高壓 | 常溫、低壓、長量程 |
| 探桿類型 | 三端耐高壓硬桿 | 三端硬桿/軟纜 |
| 探桿型式 | Φ9mm硬桿 | Φ9mm硬桿/Φ4mm軟纜 |
| 探桿長度 | 0.2~1m | 0.1~8m |
| 過程連接 | 法蘭 | 3/4"BSPT |
| 過程溫度 | -40~100℃ | -40~200℃ |
| 過程壓力 | -0.1~20.0MPa | -0.1~l.6MPa |
| 圖示 |  |  |
| 型號 | SP2003 | SP2004 |
| 應用場合 | 灰斗 | 重載攪拌 |
| 探桿類型 | 重載硬桿 | |
| 探桿型式 | 重載平板 | Φ22mm硬桿 |
| 探桿長度 | 平板 | 0.1~2m |
| 過程連接 | 方孔170mm×170mm | 1/2"BSPT |
| 過程溫度 | -40~85℃ | -100~260℃ |
| 過程壓力 | -0.1~0.6MPa | -0.1~1.6MPa |
| 圖示 |  |  |
| 型號 | SP2005 | SP2006 |
| 應用場合 | 高溫中壓 | 中溫高壓 |
| 探桿類型 | 高溫硬桿 | 三端硬桿 |
| 探桿型式 | Φ9nm硬桿 | Φ8mm硬桿 |
| 探桿長度 | 0.1~2m | 0.1~2m |
| 過程連接 | 1"BSPT | 3/4"BSPT |
| 過程溫度 | -40~800℃ | -100~260℃ |
| 過程壓力 | -0.1~l.0MPa | -0.1~6.3MPa |
| 圖示 |  |  |
| 型號 | SP2007 | SP2008 |
| 應用場合 | 全防腐/導電液體 | 腐蝕性/導電液體 |
| 探桿類型 | 三端絕緣硬桿 | 絕緣硬桿 |
| 探桿型式 | Φ18mm絕緣硬桿 | Φ12mm絕緣硬桿 |
| 探桿長度 | 0.1~2m | 0.1~2.5m |
| 過程連接 | 法蘭 | 3/4"BSPT |
| 過程溫度 | -100~260℃ | -100~260℃ |
| 過程壓力 | 0.1~4.0MPa | 0.1~10.0MPa |
| 圖示 |  | |
| 型號 | SP2009 | |
| 應用場合 | 界面、電脫、強攪拌場合 | |
| 探桿類型 | 絕緣硬桿 | |
| 探桿型式 | Φ18m絕緣硬桿 | |
| 探桿長度 | 0.1~4m | |
| 過程連接 | 1"BSPT | |
| 過程溫度 | -40~260℃ | |
| 過程壓力 | -0.1~6.3MPa | |
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因導致產品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
