螺旋轉子流量計
概述
LLT螺旋轉子流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。該流量計是引進技術制造的最新一代容積式流量計，具有無脈動、噪音極低、高精度、高可靠性、量程范圍大、壓力損失小、粘度適應性強、能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點。
該流量計裝有現場指針顯示、字輪累積計數裝置，可以直接顯示流經管道內的液體累積流量，也可以通過發信器與電子儀表或計算機連接，進行遠距離顯示。該流量計適用于石化、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的商業貿易計量和工程管理控制。
原理結構
LLT螺旋轉子流量計由流量變送器和計數器組成。變送器的主要部分是由裝有一對特殊齒形螺旋轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器為字輪累積和電脈沖發信器等。
計量室內主要有一對特殊轉子與蓋板構成的密封空腔作為流量的計量單位。轉子靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經密封空腔計量后送到出口處。每轉流過的液體量是圖中密封腔的八倍，由密封聯軸器將轉子旋轉的總數，以及旋轉的快慢傳遞給計數機構，便有指針顯示和字輪累積，即可知道通過管道中液體總量。在計數機構中還可以安裝脈沖發信器，即成了帶發信的流量計，與本公司電顯示儀表配套，可以實現遠傳（定量、累積、瞬間等功能）自動化測量和控制。使用說明另見顯示儀表分類說明。
技術參數
準確度等級：0.5級、0.2級
被測液體溫度℃：（環境溫度可－41℃～+60℃）
0.5級（－20℃～+80℃）；0.2級（－20℃～+60℃）；在高溫調整下加高溫散熱器可達250℃重復性誤差：流量計的重復性誤差不超過流量計基本誤差限絕對值的1/3
法蘭標準：GB/T9113.1-2000
流量范圍m3/h（準確度0.5級）
型號 口徑 粘度mPa.s 0.3~0.8 0.8~2 2~15 15~400 400~1000 1000~2000 2000~3500 汽油 煤油 柴油、機油 重油 高粘度液體 LLT-0252 25 3~9 2~10 2~10 2~10 2~8 2~8 2~6 LLT-0401 40 3~9 2~10 2~10 2~10 2~8 2~8 2~6 LLT-0402 7~20 3~22 2.5~25 2.5~25 2~18 2~18 3~12 LLT-0501 50 7~20 3~22 2.5~25 2.5~25 2~18 2~18 3~12 LLT-0502 9~36 4.5~36 3.6~36 3.6~36 2.8~25 2.8~25 4.5~18 LLT-0801 80 9~36 4.5~36 3.6~36 3.6~36 2.8~25 2.8~25 4.5~18 LLT-0802 20~80 10~80 10~100 10～100 6.5~56 6.5~56 5~40 LLT-1001 100 20~80 10~80 10~100 10～100 6.5~56 6.5~56 5~40 LLT-1002 25~100 20~100 15~150 15~150 8.5~80 8.5~80 6.5~55 LLT-1501 150 25~100 20~100 15~150 15~150 8.5~80 8.5~80 6.5~55 LLT-1502 55~225 30~250 25~250 25~250 18~150 18~150 10~100 LLT-2001 200 55~225 30~250 25~250 25~250 18~150 18~150 10~100 LLT-2002 90~360 70~420 60~420 60~420 28~240 28~240 20~160 LLT-2501 250 90~360 70~420 60~420 60~420 28~240 28~240 20~160 LLT-2502 130~5400 75~540 80~600 80~600 42~360 42~360 30~240 LLT-3001 300 130~5400 75~540 80~600 80~600 42~360 42~360 30~240 LLT-3002 220~800 110~900 95~950 95~950 70~600 70~600 54~450 LLT-3501 350 220~800 110~900 95~950 95~950 70~600 70~600 54~450 流量范圍m3/h（準確度0.2級、0.3級）
型號 口徑 粘度mPa.s 0.3~0.8 0.8~2 2~15 15~400 400~1000 1000~2000 2000~3500 汽油 煤油 柴油、機油 重油 高粘度液體 LLT-0252 25 3.5~8 3~10 3~10 2~10 2~8 2~8 2~6 LLT-0401 40 3.5~8 3~10 3~10 2~10 2~8 2~8 2~6 LLT-0402 8~20 5.5~22 4.5~22 4.5~22 4~18 4~18 3~12 LLT-0501 50 8~20 5.5~22 4.5~22 4.5~22 4~18 4~18 3~12 LLT-0502 15~36 9~36 7~36 7~36 6~25 6~25 4.5~18 LLT-0801 80 15~36 9~36 7~36 7~36 6~25 6~25 4.5~18 LLT-0802 30~80 20~80 15~80 15～80 14~56 14~56 10~40 LLT-1001 100 30~80 20~80 15~80 15～80 14~56 14~56 10~40 LLT-1002 40~100 25~100 20~120 20~120 18~72 18~72 14~55 LLT-1501 150 40~100 25~100 20~120 20~120 18~72 18~72 14~55 LLT-1502 88~220 57~225 44~220 44~220 38~150 38~150 25~100 LLT-2001 200 88~220 57~225 44~220 44~220 38~150 38~150 25~100 LLT-2002 150~360 90~360 72~360 72~360 50~210 50~210 40~160 LLT-2501 250 150~360 90~360 72~360 72~360 50~210 50~210 40~160 LLT-2502 180~540 135~540 100~540 100~540 90~360 90~360 60~240 LLT-3001 300 180~540 135~540 100~540 100~540 90~360 90~360 60~240 LLT-3002 250~800 220~900 180~900 180~900 150~600 150~600 110~450 LLT-3501 350 250~800 220~900 180~900 180~900 150~600 150~600 110~450 注：特殊要求時準確度可以提高。
主要構件材料及公稱壓力
型號 殼體
前蓋
后蓋蓋板 螺旋轉子 軸 軸套 公稱壓力
（MPa）LLT-E 鑄鋼 鑄鐵 鑄鐵
鋁合金
不銹鋼不銹鋼 石墨 DN100以下4.0
DN150以上2.5LLT-B/C 不銹鋼 不銹鋼 不銹鋼 石墨
滾珠軸承1.6、2.0、2.5 LLT-S 雙體流量計。
規格為DN80、DN100、DN150公稱壓力6.3MPa；
DN200公稱壓力4.0MPa。注 LLT－C材質為0Cr18Ni12Mo2Ti；LLT－B材質為0Cr18Ni9Ti 注：特殊要求可以特別設計。
計量特長
螺旋轉子在計量腔內等速回轉，等流量、等轉速；
運轉平穩、噪音極低；
流量大、壓力損失??；
螺旋轉子等速回轉流體脈動小，發信脈沖穩定、準確；
可以配置多種計數器、調速器和外部精調器；
可立式安裝（請?jiān)谟嗀洉r(shí)注明要求立式安裝，且一般DN200口徑以下）。

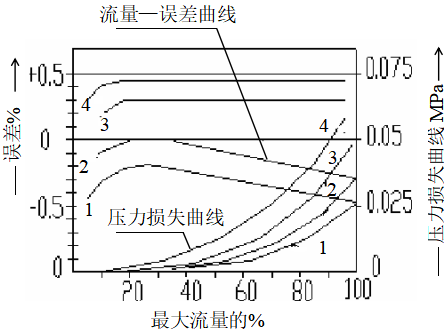

性能（誤差和壓力損失曲線）

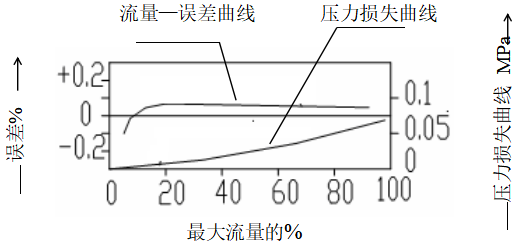

0.2級流量計誤差和壓力損失曲線圖:
0.5級流量計誤差和壓力損失曲線圖:
航空汽油 0.7mPa.s
水 1mPa.s
輕柴油 5mPa.s
變壓器油 20mPa.s
配套發信器及附件
GF發信器
GF發信器是與螺旋轉子流量計配套使用在ExiaIICT6和dIICT6級場所的脈沖發信器裝置。防爆形式分別為本質安全型和隔爆型，在外殼上及銘牌上有明顯的防爆標志，GF發信器與安全柵相連后與顯示儀表配套使用。
GF-Ⅰ發信器技術特性
工作電壓DC12V±10%
輸出信號：電壓脈沖高電平大于9V
電壓脈沖低電平小于0.5V配套安全柵：KN9714C
三線制（正電源、信號、電源地）

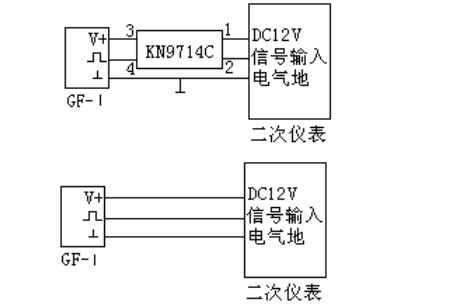

本安防爆連接圖
普通及隔爆接口電路圖
GF-Ⅱ發信器技術特性
工作電壓： DC24V±10%
輸出信號：電壓脈沖高電平大于20V
電壓脈沖低電平小于1V配套安全柵：KN9714
三線制（正電源、信號、電源地）

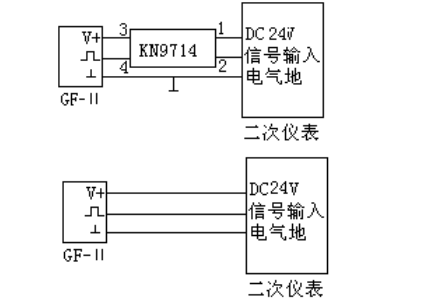

本安防爆連接圖
普通及隔爆接口電路圖
MF系列4～20mA模擬量輸出發信器
概述
MF系列發信器可與本公司容積式流量計配套，現場將瞬時流量轉換為4~20mA模擬量輸出，并遠傳至控制室，供瞬時流量的顯示、調節、控制之用。同時輸出流量脈沖信號用于流量值的積算。
特點
四線制（正電源線、4~20mA電流線、脈沖信號線、電源地線）
注：僅要4~20mA輸出時為三線制，供貨時脈沖信號線未外引。
流量計直接輸出4~20mA，傳輸距離遠，安全可靠。
技術參數
輸出信號：
模擬量4~20mA
電壓脈沖：
VL<0.5V VH>9V 12V;
VL<1V VH>20V 24V;
允許誤差
模擬量：±0.5%FS
脈沖量：±1個脈沖
環境溫度
-41~+60℃
有防爆要求情況下-10℃～+60℃
模擬量負載電阻（用戶端）
小于400Ω 12V供電
小于800Ω 24V供電
供電
DC12V±10% 60mA
DC24V±10% 60mA
防爆標志：
ExiaIICT6
ExdIICT6
用戶須知

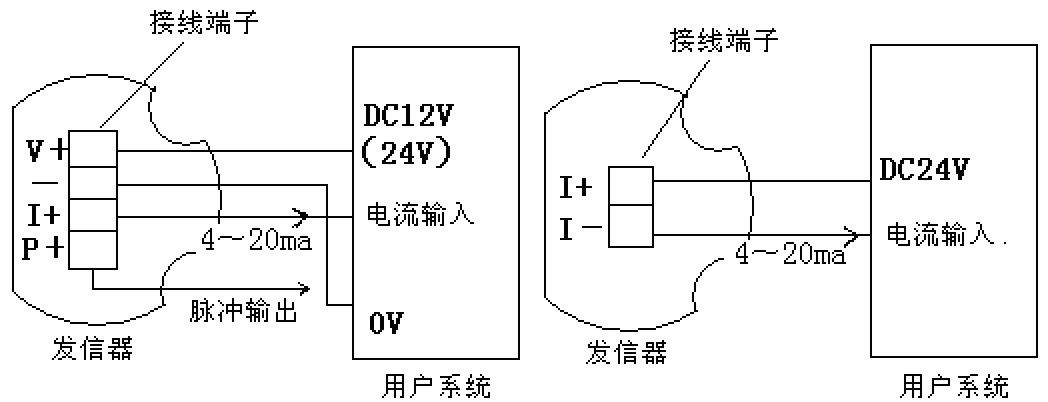

用戶訂貨時要注明是直流24V供電、還是12V供電。并按下圖接線:

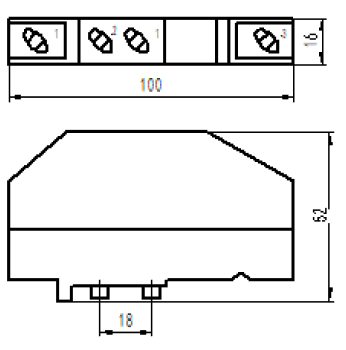

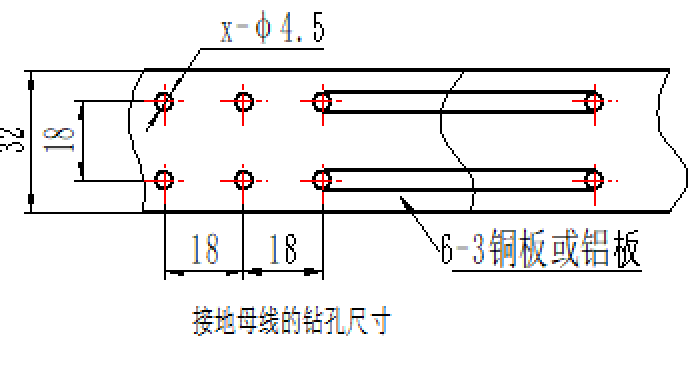

安全柵外形及安裝尺寸（JF型）
注：本公司可配套JF型安全柵，用戶在訂貨時必須加以說明
脈沖發信器與螺旋轉子流量計配合發信參數表
| DN | L/P | P/S | DN | L/P | P/S |
|---|---|---|---|---|---|
| 型號 | A5+A25T+GF | 型號 | A5+G+GF | ||
| 0252 | 0.01 | 277 | 1501 | 0.1/1 | 417/41.7 |
| 0401 | 0.01 | 277 | 1502 | 1 | 69.4 |
| 口徑 | A5+G+GF | 2001 | 1 | 69.4 | |
| 0402 | 0.1 | 69.4 | 2002 | 1 | 111.1 |
| 0501 | 0.1 | 69.4 | 2501 | 1 | 111.1 |
| 0502 | 0.1 | 100 | 2502 | 1 | 166.7 |
| 0801 | 0.1 | 100 | 3001 | 1 | 166.7 |
| 0802 | 0.1 | 277.8 | 3002 | 1 | 263.9 |
| 1001 | 0.1 | 277.8 | 3501 | 1 | 263.9 |
| 1002 | 0.1/1 | 417/41.7 | |||
外形圖及安裝尺寸

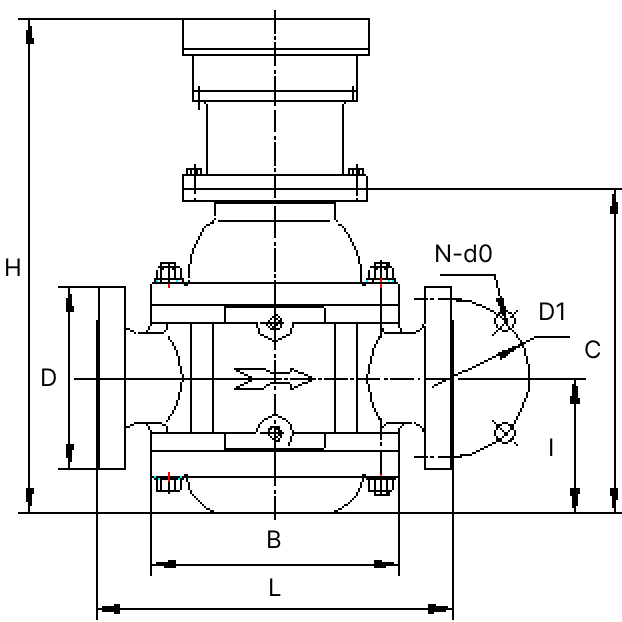

LLT螺旋轉子流量計外形尺寸
| 型號 | 連接 通徑 | L | H | B | C | I | D | D1 | N | d0 | 壓力 MPa | 參考 重量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 雙體 | ||||||||||||
| LLT0252 | 25 | 300 | 420 | 175 | 228 | 90 | 115 | 85 | 4 | 14 | 法蘭以 4.0MPa 為例 | 29 | |
| LLT0401 | 40 | 300 | 420 | 175 | 228 | 90 | 150 | 110 | 4 | 18 | 33 | ||
| LLT0402 | 300 | 450 | 200 | 258 | 112 | 150 | 110 | 4 | 18 | 40 | |||
| LLT0501 | 50 | 300 | 450 | 200 | 258 | 112 | 165 | 125 | 4 | 18 | 42 | ||
| LLT0502 | 340 | 525 | 240 | 333 | 150 | 165 | 125 | 4 | 18 | 62 | |||
| LLT0801 | 80 | 340 | 525 | 240 | 333 | 150 | 200 | 160 | 8 | 18 | 64 | ||
| LLT0802 | 380 | 400 | 580 | 285 | 388 | 175 | 200 | 160 | 8 | 18 | 94 | ||
| LLT1001 | 100 | 380 | 400 | 580 | 285 | 388 | 175 | 235 | 190 | 8 | 22 | 98 | |
| LLT1002 | 440 | 450 | 660 | 339 | 468 | 250 | 235 | 190 | 8 | 22 | 146 | ||
| LLT1501 | 150 | 440 | 450 | 660 | 339 | 468 | 250 | 300 | 250 | 8 | 26 | 152 | |
| LLT1502 | 500 | 560 | 740 | 410 | 548 | 270 | 300 | 250 | 8 | 26 | 238 | ||
| LLT2001 | 200 | 500 | 560 | 740 | 410 | 548 | 270 | 360 | 310 | 12 | 26 | 245 | |
| LLT2002 | 550 | 700 | 820 | 455 | 628 | 285 | 360 | 310 | 12 | 26 | 法蘭以 2.5MPa 為例 | 337 | |
| LLT2501 | 250 | 550 | 700 | 820 | 455 | 628 | 285 | 425 | 370 | 12 | 30 | 350 | |
| LLT2502 | 700 | 910 | 550 | 718 | 350 | 425 | 370 | 12 | 30 | 570 | |||
| LLT3001 | 300 | 700 | 910 | 550 | 718 | 350 | 485 | 430 | 16 | 30 | 600 | ||
| LLT3002 | 800 | 1010 | 645 | 818 | 415 | 485 | 430 | 16 | 30 | 855 | |||
| LLT3501 | 350 | 800 | 1010 | 645 | 818 | 415 | 555 | 490 | 16 | 30 | 890 | ||
注：
“H”尺寸為配制G型調速器及A5/A6的尺寸；
帶保溫夾套的流量計，熱源進出口為DN15法蘭連接方法；
若配置高溫散熱器，請將散熱器尺寸加入表中H尺寸，即為高溫流量計的總高；
100口徑以下的吊環M12；150口徑以上的吊環M16；
雙體流量計公稱壓力可達6.3MPa；DN200公稱壓力可達4.0MPa。特別設計可達10MPa

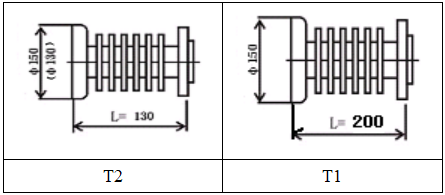

散熱器
注：
型號中出現T為高溫流量計，用于60～120℃，不帶發信器可不配置散熱器；
型號中出現T1為高溫流量計，用于120～250℃，配置長型散熱器；
型號中出現T2為高溫流量計，用于60～120℃帶發信器，配置短型散熱器。
LLT-U型保溫夾套螺旋轉子流量計
為便于對常溫下易于凝固、或某一溫度下易于凝結、結晶的介質在管道內能正常輸送以及流量檢測，往往需要對系統管道中的介質進行加熱，使介質溶化并保溫。但由于安裝螺旋轉子流量計處不允許直接通以蒸汽（目的是防止損壞流量計），為此我公司設計帶保溫夾套系列流量計產品，即在流量計殼體外增加保溫夾套，可用熱水、熱油或低于200℃的蒸汽通入保溫夾套，使流量計（或通過濾器）內已凝固的介質溶化，并保持一定溫度，從而保證流量計正常運行。
螺旋轉子流量計前安裝的過濾器也可采用保溫夾套的結構形式。
保溫夾套進出接口一般按照DN15口徑法蘭設計，也可設計用戶特殊要求的接口。
保溫夾套公稱壓力為0.5MPa，也可按用戶特殊要求的公稱壓力設計。
螺旋轉子流量計的安裝使用
流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向一致。
當被測液體含有氣體時，流量計前應安裝氣體分離器。
流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°，均可。
新流量計在安裝之前先用竹棍從出口處把齒輪推幾次，如發現不動，可以用汽油浸泡（避免出廠校驗后內存沉淀物）。
節流閥應安裝在流量計進口處，開閉閥安裝在出口處，使用開閉閥時要緩慢起動，不要突然開閥。
嚴禁用掃線蒸汽通過流量計。
在連續使用部門，流量計須加旁通管道。
流量計安裝前，管道須沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
流量計在使用時流量大小不得超過技術要求。流量計工作在最大流量40-80%為優。

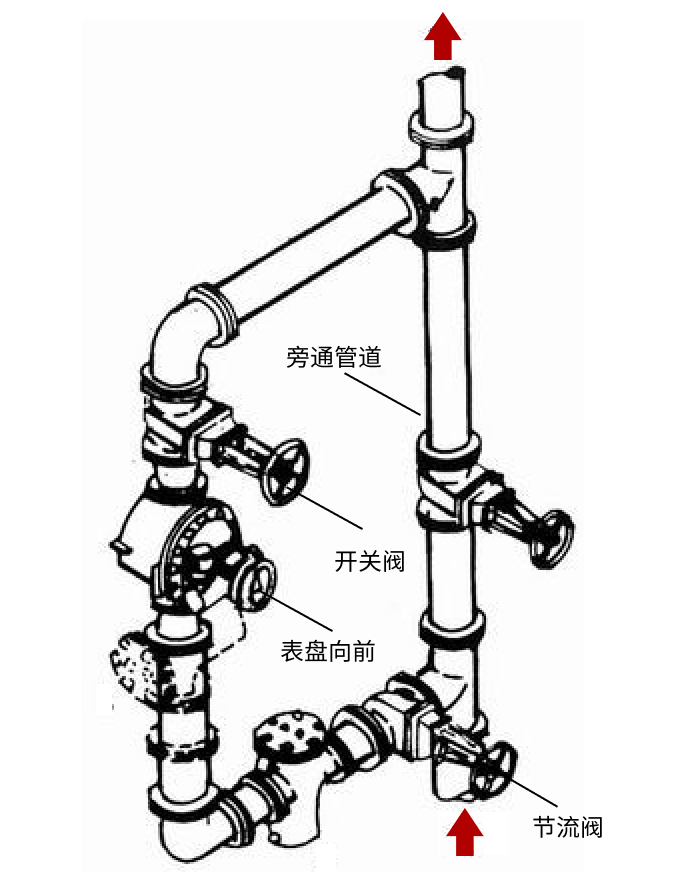

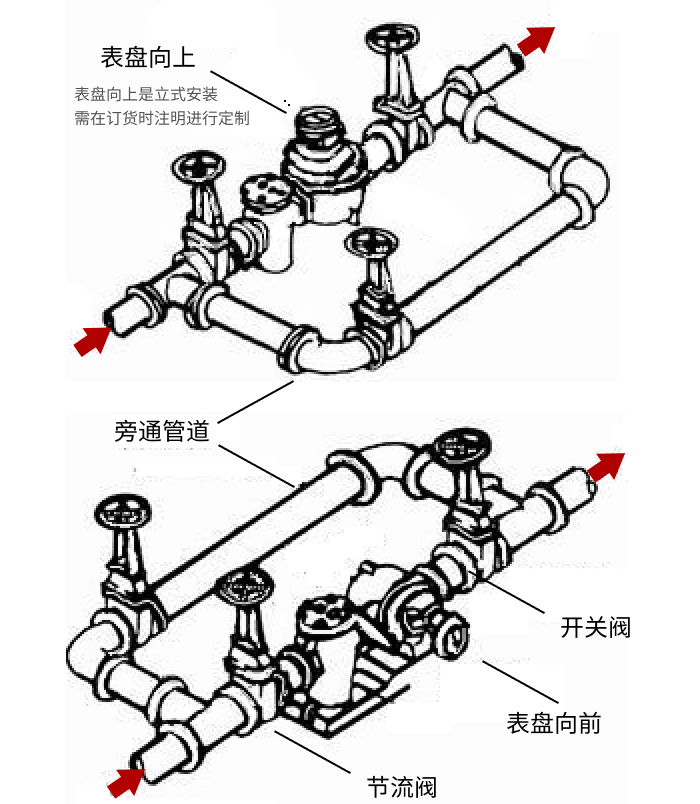

正確的水平安裝管路圖
正確的垂直安裝管路圖誤差計算及調整
流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：（容積法）
E=(Vm—V)/ V×100%
E——流量計誤差（一般指累積誤差）取二位有效數字。
Vm——流量計測得值（即示值）
V——經修正后，流量標準裝置測得值（即實際值）
由基本誤差計算公式，當
Vm>V時，流量計基本誤差為“+”值，表示流量計走快了。
Vm<V時，流量計基本誤差為“－”值，表示流量計走慢了。
為了使流量計誤差在基本誤差限之內，往往需要進行誤差調整。即通過更換裝在計數器內的一對調節齒輪（調整牙）來改變機械傳動速比，從而使流量計的示值得以調整。
誤差調整不能改變流量計的流量特性，僅使其特性曲線人為地處于新的坐標系中。
一般來說，在規定的（或?qū)嶋H使用的）流量范圍內，其最大與最小流量檢定點的基本誤差范圍不大于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。
已使用過的流量計，一般先用原有的調節齒輪進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。
螺旋轉子流量計誤差調整方法
普通誤差調整方法

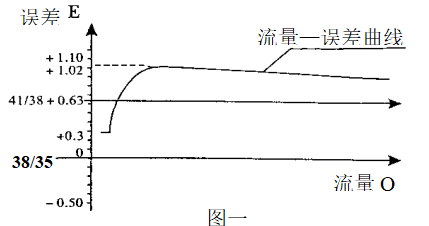

1.設計時的標準雙層齒輪是38/35，在檢驗時若發現流量計走快了，即出現（+）誤差，如+1.02～+0.3時，應將雙層齒輪38/35調換成41/38，這時誤差曲線原點便由38/35齒輪對應的零位，上移到41/38齒輪對應得+0.63的位置（參看表），這樣誤差曲線便處于新的坐標系中，而流量計的誤差被調整在+0.39～-0.33的范圍內，便達到合格要求（見圖一）。

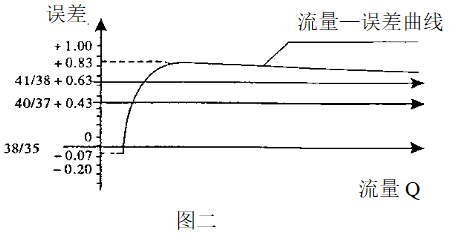

2.流量計在使用中，由于工作條件不同和變化，誤差往往會變化，可能超差，只要誤差范圍不超過1%，一般均可調到合格，例如儀表誤差下降至-0.7～+0.2，而需要調換雙層齒輪時，首先應看雙層齒輪是多少齒的，若是38/35則按（1）法調整，若是41/38齒輪時，則應將該齒輪相對應的誤差+0.63作為零位（即坐標原點），這時應將41/38齒輪調換成40/37雙層齒輪，誤差便可調整到-0.5～+0.4范圍內保證合格（見圖二）。
3.校驗調整0.2級螺旋轉子流量計具體方法按國家計量檢定規程JJG667-1997《液體容積式流量計檢定規程》。
GF?外部精調器誤差調整法
GF?是一種外部精確調整器，在對流量計進行誤差調整時，不需要拆下調速器就可在外部直接進行調整，操作方便、簡單、準確。
調整方法舉例：
當校驗流量計出現+0.63～0.67％的誤差，擰開外部調整器的蓋子后，可以見到左、右兩個旋鈕，按外部精調器的表面刻度進行調整。粗調每格0.45%規格，將其粗調齒輪向負方向調整一格，即-0.45%，可使得原誤差+0.63～+0.67%理論調整到+0.18～+0.22%，此時可以再調整微調齒輪向負方向調整2格，調整量為0.05×2=0.10%，則+0.18～+0.22% 調整到+0.08～+0.12，達到了最佳誤差值。
建議高精度（0.2級）流量計配置GF?為佳。
誤差調整表
| 誤差調整量% | 調節齒輪組 | 誤差調整量% | 調節齒輪組 | |||
|---|---|---|---|---|---|---|
| Z上 | Z下 | Z上 | Z下 | |||
| 4.21 | 33 | 30 | 0.28 | 40 | 38 | |
| 3.90 | 34 | 31 | 0.40 | 41 | 39 | |
| 3.62 | 35 | 32 | 0.53 | 42 | 40 | |
| 3.35 | 36 | 33 | 0.64 | 43 | 41 | |
| 3.10 | 37 | 34 | 0.75 | 44 | 42 | |
| 2.86 | 38 | 35 | 0.86 | 45 | 43 | |
| 2.63 | 39 | 36 | 0.96 | 46 | 44 | |
| 2.42 | 40 | 37 | 1.14 | 24 | 23 | |
| 2.22 | 41 | 38 | 1.32 | 25 | 24 | |
| 2.02 | 42 | 39 | 1.47 | 26 | 25 | |
| 1.84 | 43 | 40 | 1.62 | 27 | 26 | |
| 1.75 | 29 | 27 | 1.75 | 28 | 27 | |
| 1.67 | 44 | 41 | 1.88 | 29 | 28 | |
| 1.50 | 30 | 28 | 2.00 | 30 | 29 | |
| 1.35 | 46 | 43 | 2.11 | 31 | 30 | |
| 1.27 | 31 | 29 | 2.21 | 32 | 31 | |
| 1.05 | 32 | 30 | 2.30 | 33 | 32 | |
| 0.85 | 33 | 31 | 2.39 | 34 | 33 | |
| 0.66 | 34 | 32 | 2.48 | 35 | 34 | |
| 0.48 | 35 | 33 | 2.63 | 37 | 38 | |
| 0.31 | 36 | 34 | 2.77 | 39 | 38 | |
| 0.15 | 37 | 35 | 2.89 | 41 | 40 | |
| 0.00 | 38 | 36 | 3.01 | 43 | 42 | |
| 0.14 | 39 | 37 | 3.16 | 46 | 45 | |
儀表指示值小于實際值時，由下向上選擇Z上、Z下↑
↓儀表指示值大于實際值時，由上向下選擇Z上、Z下
常見故障原因、排除方法
| 故障現象 | 原因 | 措施 | 備注 |
|---|---|---|---|
| 螺旋轉子不轉 | 1、管道中有雜物 2、被測液體含雜物多。過濾器損壞。雜質進入表內，齒輪卡住。 | 拆洗儀表與管道，修理過濾器。 | |
| 軸向密封聯軸器漏液 | 密封填料磨損或缺乏密封油。 | 擰緊壓蓋或更換填料，加填密封油。 | |
| 指針轉動不穩定，或時停時走 | 指針、墊圈……等有松動或轉動件轉動不靈活。 | 重新緊固，消除不靈活現象。 | |
| 小流量誤差偏負過大 | 轉子與計量箱壁相碰，原因軸承磨損，或計量箱壁變形。 | 更換軸承、修理變齒處的計量箱壁和齒輪，使轉動靈活，保證所需間隙。 | 修理后要檢定 |
| 誤差變化過大 | 流體有大脈動或含有氣體。 | 減少脈動或加裝氣體分離器 | |
| 誤差過大，但最大最小誤差之差不超過1% | 使用期超過，或檢修后間隙等發生變化。 | 重新校驗調整 | 對應0.2級流量計最大最小誤差不超過0.4% |
| 發信器無信號 | 發信塊位置不當 | 重新調整位置，左右、前后移動 | |
| 極性接反 | 重新改接“+”紅線 “－”黑線 |
其它
流量計出廠前無特殊要求均用輕柴油檢驗。對鑄鋼、鑄鐵型流量計請勿用水校，以杜絕生銹，檢定請按國家（《JJG667-2010液體容積式流量計》）檢定規程實施。
過濾器是單獨產品，價另議（本廠可以配套）。
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
