熱導式流量開關安裝說明

信號線顏色區分：1.棕色（電源+）、3.藍色（電源-）、4黑色(常開）、2.白色（常閉）5.公共端

將按棕色（電源正極+）.藍色線（電源負極—）接好，并將線纜公插頭，與流量開關上母插頭根據卡口方向擰緊并鎖死。接通電源，此時，流量開關上的紅綠指示燈均亮。大約1－2秒鐘后綠燈應該熄滅，紅燈亮。檢查輸出狀態：不要關閉電源，檢查黑色（常開）、白色（常閉）、灰色（公共端）線纜的狀態。綠燈亮熄滅后，此時4、5號線處于開路狀態，2、5號線處于閉合狀態。

流量開關的工作

管道中介質流速高于設定值時，綠燈亮，且4、5號線纜處于導通，2、5號線處于斷開狀態。

管道中介質流速未達到設定值時，綠燈滅，且4、5號線纜處于斷開，2、5號線處于導通狀態。

工作點設定

將檢查正常的流量開關裝在管道上。按下述步驟仔細設定:

1. 管道中介質流量調至需要控制的值，待流量穩定1－2分鐘；
2. 如果流量指示燈為亮，可將旋鈕逆時針旋轉至滅，再順時針慢慢旋轉至剛剛亮.此時當調小介質流量綠燈熄滅.如果流量指示燈為滅，可將旋鈕順時針旋轉至亮，再逆時針慢慢旋轉至剛剛滅.此時調大介質流量綠燈亮.

流量開關在介質流量設定時亮滅狀態的改變的延遲時間為:1-15秒.控制點的設定視介質流動的穩定度和溫度變化需要多次耐心的調節。

故障處理

序號	故障現象	可能原因	處理	備注
1	紅燈不亮	1、接線不正確 2、電源模塊損壞	檢查電源接線 檢查電源
2	綠燈不亮	1、流速未達到設定值 2、探頭有污垢 3、指示燈機械損壞 4、探頭機械損壞 5、電源異常，電路損壞	提高流速或調低設定值 清洗探頭上污垢 聯系技術支持 檢查電源	探頭污垢可用酒精、 丙酮等溶劑清洗。 必要時可用金相砂紙清除
3	指示燈均正常顯示 但輸出錯誤	1、接線不正確 2、線纜斷開 3、繼電器損壞	檢查插頭接線3、4、5 檢查線纜有無斷開 聯系技術支持
4	電位器調節無反應	1、調節工具不當 2、電位器機械損壞	更換合適的工具 聯系技術支持

干擾來源分析

在現代工業生產過程中，安裝在現場的儀器儀表一般會通過專門的數據傳輸網絡將所測得信號輸給生產主站，而有時傳輸距離會非常長，儀表測量到的數據在傳輸過程中就可能會遭到無關信號的影響。

電磁感應

現實中，儀器儀表的工作位置附近可能會安裝有大功率的變壓器、交流電動機以及高壓電網等，而這會造成儀器儀表的工作空間內產生較強的電磁干擾，這就可能會使經過該空間內的儀表連接導線產生感應電勢，進而給儀表的正常工作造成不利因素。

靜電感應

如果在敷設儀表的信號導線時不慎，致使其與動力線存在平行敷設的情況，那么也會使儀表的兩根信號線上產生感應電勢，進而造成干擾。產生這種干擾的主要原因是動力線與儀表兩根信號線間的距離不等，從而就會在儀表的兩根信號線上產生電位差，進而通過對信號線回路的作用而導致干擾。

振動

現實中，很多工業生產設備在工作過程中都伴隨著振動，從而會造成安裝在這些設備上的儀表或儀表信號導線也出現振動。而導線一旦在磁場中發生振動，那么就勢必會產生感應電動勢，進而對儀表的正常工作帶來干擾。

來自接地系統的干擾

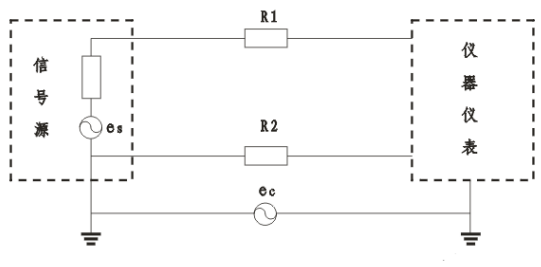

在實際應用中，儀器儀表的輸入回路往往存在多個接地點，而這些接地點之間的電位可能并不相同，這種現象安裝在大功率用電設備周圍的儀器儀表上表現得將更為突出。因?yàn)椴煌拥攸c(diǎn)之間存在著電位差（如圖1所示），如果儀表本身的絕緣性能不佳，那么這個電位差就可能通過信號導線作用在儀表上，進而使得儀器儀表不能夠正常工作。

以上分析的幾種常見干擾產生機理不同，對儀器儀表的干擾作用方式也存在差異，只有針對具體的干擾方式采取有針對性的干擾措施，才能使得干擾得到有效的消除。

抗干擾措施

一般而言，抗干擾措施主要包括以下三種：消除或抑制感染源、破壞干擾的作用途徑以及降低儀器儀表對干擾信號的敏感性。在這三種措施中，第一種措施是最為積極主動的措施，而且其效果也往往最為明顯，但實際中有很多干擾源是難以消除或者無法消除的，此時就必須綜合采取后兩種措施來達到抑制干擾的目的，具體而言，儀器儀表的抗干擾措施主要有以下幾種。

信號導線的扭絞

在實際工作中，通過將信號導線扭絞在一起，可以有效消減磁場或電場因?yàn)楦袘?yīng)耦合而給信號回路造成的串模干擾。這是因?yàn)榕そg在一起的導線與干擾源間的空間距離大致相等，從而就避免了不同導線間可能會產生的感應電位差，同時這種方式也大大降低了信號回路包圍的面積，這也對抵抗干擾具有積極效果。

屏蔽

為了對干擾信號進行有效的屏蔽，可以在信號導線的外部包裹上一層金屬網或者鐵磁材料，在實際的工業生產過程中，儀表的安裝使用環境內經常存在著各種“場”的影響，而這些場又無法進行消除，此時往往就需要通過應用屏蔽措施來降低干擾的影響。此外，在儀表的設計和生產階段，還可以直接采用帶屏蔽線，以實現對各種“場”的影響的隔斷。

濾波

在對儀器儀表的正常工作造成干擾的各種信號中，對于一些變化速度很慢的信號可以采用濾波的方式來進行削弱。這種方法從理論上講對直流等變化速率很慢的干擾信號具有良好的削弱效果，但在實際工作中卻應用地較小，其主要原因是因?yàn)楫?dāng)前很多儀器儀表在設計階段就已經考慮到了這種措施的應用，所以在現實中無需在進行二次疊加應用。

獨立布線

與以上幾種被動式的抗干擾措施不同，通過對信號線進行獨立敷設，使其與動力電纜等其他導線之間形成有效隔離，無疑是一種更為積極主動的抗干擾措施。當前很多工業應用場合都存著很多專業共用一個電纜路徑來布線的現象，誠然這種方式給工廠設計帶來了便利，但同時也可能給敷設在該路徑上的儀表信號導線造成干擾，所以必須引起我們充分的重視。具體而言，可以在工廠設計階段就對這種情況進行提前考慮，如可以通過采用信號導線與其他專業電纜分層敷設的設計方案，進而有效降低信號導線收到其他專業電纜干擾的影響。

及時更換老化或損壞的電纜

在工業生產環境中，經常會發現一些電纜存在老化或損壞的問題，如果不及時進行更換，那么就可能會給儀器儀表的信號線造成影響，因此，對于老化或損壞的電纜應該及時進行更換。

接地

在實際工作中，為了確保儀表和信號源的外殼安全，一般都會將其進行接地，但接地方式如果不恰當?shù)脑?，就可能?huì)形成回路，進而引入干擾，如上文分析，這種干擾情況一般發生在多點接地時，因?yàn)椴煌拥攸c(diǎn)之間存在電位差，所以會導致共模干擾的產品。此時，為了杜絕這種這種干擾的影響，可以在儀表的信號回路處采用單點接地的措施，然后在現實中，信號源側對地不可能完全絕緣，所以也難以徹底消除因地電位差而導致的干擾。因此，通常需要將測量用的儀器儀表進行浮空設置以切除干擾的引入途徑，從而徹底實現其與大地之間的絕緣，進而有效提升儀器儀表的抗干擾能力。

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
