渦輪流量計
概述
LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏、安裝維護使用方便等特點的新一代渦輪流量計，渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域
產品特點
高精確度：一般可達±1%R、±0.5%R，高精度型可達±0.2%R
重復性好，短期重復性可達0.05%R~0.2%R,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
輸出脈沖頻率信號，適用總量計量與計算機連接，無零點漂移，抗干擾能力強
可獲得很高的頻率信號（3-4KHz）,信號分別率強；
范圍度寬，中大口徑可達1:20 小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表
專用型傳感器類型多，可根據用戶特殊需要設計為各類型專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型；
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
工作原理
基本參數
當被測液體流過傳感器式，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通阻之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。
| 屬性 | 參數值 | |||
|---|---|---|---|---|
| 被測介質 | 無雜質、低粘度、無強烈腐蝕性液體 | |||
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999 ） | |||
| 檢定規程 | 渦輪流量計（JJG1037-2008 ） | |||
儀表口徑 及連接方式 | 法蘭連接型 | DN15-DN200 | ||
| 螺紋連接型 | DN4-DN50 | |||
| 夾裝連接型 | DN4-DN200 | |||
| 精度等級 | ±1%R、±0.5%R、±0.2%R （需特制） | |||
| 量程比 | 1:10 ; 1:15 ; 1:20 | |||
| 傳感器材質 | 304不銹鋼，316L不銹鋼等 | |||
| 使用條件 | 介質溫度：-20°C ~ +80°C | 環境溫度：-20°C~+60°C | ||
| 相對濕度：5%-90% | 大氣壓力：86 Kpa ~ 106Kpa | |||
| 信號輸出功能 | 脈沖信號、4~20mA信號 | |||
| 通訊輸出功能 | RS485通訊、HART協議等 | |||
| 工作電源 | A.外電源：+24VDC±15%,紋波≤±5%， 適用于4-20mA輸出、脈沖輸出、RS485等 | |||
法蘭標準 | B .內電源：1組3.6V鋰電池， 電池電壓在3.0V~3.6V時均可正常工作。 | |||
| 常規標準 GB/T9113-2000 | ||||
| 國際管法蘭 | 如：德標DIN、美標ANSI、日標JIS | |||
| 國內管法蘭 | 如：化工部標準、機械部標準 | |||
螺紋規格 | 常規規格 英制管螺紋（外螺紋）（參照標準GB/T7307-2001 ） | |||
| 其他規格 內螺紋、球面螺紋、NPT螺紋等 | ||||
| 電氣接口 | M20*1.5內螺紋（NPT螺紋需訂制） | |||
| 防爆等級 | ExdllCT6Gb | |||
| 防護等級 | IP65或更高（可訂制） | |||
說明：非國標法蘭需訂制；非常規英制管螺紋需訂制.
測量范圍及口徑
液體渦輪流量計測量范圍表
| 公稱通徑 （mm） | 正常流量范圍擴展流量范圍 | 常規連接方式 及耐壓等級 | 特制耐壓等級 (MPa) | 始動流量 (m3/h) | 最大壓損*1 (KPa) | |
|---|---|---|---|---|---|---|
| (m3/h) | (m3/h) | |||||
| 4 | 0.04~0.25 | 0.04-0.4 | 螺紋安裝 6.3MPa | 夾裝連接 <42MPa | 0.02 | 120 |
| 6 | 0.1-0.6 | 0.06-0.6 | 螺紋安裝 6.3MPa | 0.05 | 80 | |
| 10 | 0.2~1.2 | 0.15-1.5 | 螺紋安裝 6.3MPa | 0.07 | 50 | |
| 15 | 0.6-6 | 0.5-5 | 螺紋安裝 6.3MPa | 0.35 | 35 | |
| 20 | 0.8-8 | 0.45 ~ 9 | 螺紋安裝 6.3MPa | 0.3 | 35 | |
| 25 | 1-10 | 0.5 ~ 10 | 螺紋安裝 6.3MPa | 0.4 | 35 | |
| 32 | 1.5-15 | 0.8-15 | 螺紋安裝 6.3MPa | 0.6 | 35 | |
| 40 | 2-20 | 1~20 | 螺紋安裝 6.3MPa | 0.6 | 35 | |
| 50 | 4~40 | 2~40 | 法蘭安裝 4.0MPa | 夾裝連接 <26MPa | 1 | 35 |
| 65 | 7~70 | 5~70 | 法蘭安裝 1.6MPa | 4 | 25 | |
| 80 | 10-100 | 7-100 | 法蘭安裝 1.6MPa | 5 | 25 | |
| 100 | 20 ~ 200 | 10-200 | 法蘭安裝 1.6 MPa | 夾裝連接 <15MPa | 8 | 25 |
| 125 | 25-250 | 13-250 | 法蘭安裝 1.6 MPa | 10 | 25 | |
| 150 | 30-300 | 15-300 | 法蘭安裝 1.6 MPa | 12 | 25 | |
| 200 | 80 ~ 800 | 40 ~ 800 | 法蘭安裝 1.6 Mpa | 夾裝連接 <11MPa | 20 | 25 |
| 準確度等級*2 | 0.5級 | 1.0級 | - | - | - | - |
說明：
*1最大壓損是流量計工作在最大流量點時的壓損，介質為水，常溫。
*2準確度等級0.2的產品需訂制，且流量范圍比常規范圍小。
儀表分類
1按儀表功能分類，LWGY渦輪流量計可分為2大類，即：
渦輪流量計傳感器/變送器
智能型渦輪流量計
功能說明
N/A型渦輪流量傳感器/變送器
N/A型渦輪流量傳感器/變送器本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）;
儀表價格低廉，集成度高，體積小巧，特別適用于二次顯示儀、PLC、DCS等計算機控制系統配 合使用。
按照不同的輸出信號，該類產品可分為脈沖輸出型和4-20mA輸出型
脈沖輸出型：12~24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤ 1000米；脈沖=1/2f*1000(ms);
4-20mA輸出型：24VDC供電，二線制4-20mA,輸出，信號傳輸距離≤1000米。
該類渦輪流量計產品均分為基本型和防爆型（ExdIICT6 Gb）兩種，外形如圖
LWGY-N型（左） LWGY-A型（右）
智能G/E型液體渦輪流量計
智能型液體渦輪流量計是多功能一體的新型智能儀表，具備現場指示功能，亦可將流量信號遠輸出。該系列產品采用段碼液晶顯示，對比度高，功耗小，兩種顯示單位可選。多種電信號輸出模式可選，工況當量脈沖可設置多種輸出方式，特別適合定量控制使。本系列產品不僅能顯示常用的體積流量單位，還能通過設定被測介質密度，顯示質量流量單位。在以上功能基礎上，為滿足用的不同需要，用戶可選擇基于RS485接口的MODBUS協議通訊功能。
| 屬性 | 參數值 |
|---|---|
| 供電電源 | DC220V DC24V 3.6V鋰電池 |
| 脈沖輸出 | 負載能力＞1100Ω，高電平幅值＞22V 低電平幅值＜0.8V，脈沖寬度1/2fin*1000(ms) |
| 電流輸出 | 負載能力900，可選擇兩線制或三線制4-20mA,0-20mA輸出 |
| 通訊接口 | RS485接口，使用MODBUS-RTU協議，HART |

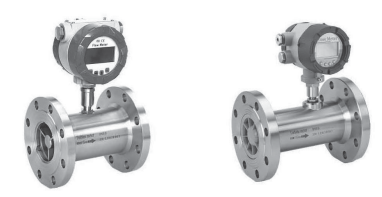

LWGY-G型（左） LWGY-E型（右）
產品選型表
| 型號 | 說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | |
儀表類型 | N | 24V供電，無現場顯示，脈沖輸出型 | ||||||||
| A | 24V供電，現場顯示，4-20mA輸出 | |||||||||
| G1 | 電池供電，現場顯示，無輸出 | |||||||||
| GX | 外供電，現場顯示，RS485/電流/脈沖輸出 | |||||||||
| E1 | 電池供電，現場顯示，無輸出 | |||||||||
| EX | 外供電，現場顯示，RS485/電流/脈沖輸出 | |||||||||
連接方式 | FL | 法蘭連接 | ||||||||
| LW | 螺紋連接 | |||||||||
| JZ | 夾裝連接 | |||||||||
公稱通徑 | 4 | DN4 | ||||||||
| 6 | DN6 | |||||||||
| 10 | DN10 | |||||||||
| 15 | DN15 | |||||||||
| 20 | DN20 | |||||||||
| 52 | DN25 | |||||||||
| 32 | DN32 | |||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
精度等級 | 05 | 0.5級 | ||||||||
| 10 | 1.0級 | |||||||||
| 02 | 0.2級（協商訂貨，生產周期長） | |||||||||
量程范圍 | S | 標準量程 | ||||||||
| W | 擴展量程 | |||||||||
| Z | 特殊量程 | |||||||||
| 表體材質 | S | 304不銹鋼 | ||||||||
| L | 316（L)不銹鋼 | |||||||||
| 葉輪材質 | S | 2Cr13葉輪 | ||||||||
| L | 雙相鋼葉輪 | |||||||||
| 防爆等級 | N | 無 | ||||||||
| E | ExdIICT6 Gb | |||||||||
耐溫耐壓 | N | 常規 | ||||||||
| H(X) | 高壓參照表4-2 | |||||||||
安裝尺寸
螺紋連接型尺寸
DN4~DN10螺紋連接傳感器（含直管段）
DN15~DN50螺紋連接傳感器螺紋連接尺寸對照表
| 儀表口徑 （mm） | L* ( mm ) | H ( mm ) | G (外螺紋) | |||
|---|---|---|---|---|---|---|
| 脈沖型 | 防爆脈沖型 | 4-20mA輸出型 | 智能顯示型 | |||
| 4 | 225 | 140 | 145 | 145 | 210 | G1/2 |
| 6 | 225 | 140 | 145 | 145 | 210 | G1/2 |
| 10 | 345 | 145 | 150 | 145 | 210 | G1/2 |
| 15 | 75 | 145 | 150 | 150 | 215 | G1 |
| 20 | 80 | 150 | 155 | 155 | 220 | G1 |
| 25 | 100 | 155 | 160 | 160 | 225 | G1 1/4 |
| 32 | 140 | 175 | 180 | 180 | 245 | G2 |
| 40 | 140 | 180 | 185 | 180 | 250 | G2 |
| 50 | 150 | 185 | 190 | 190 | 255 | G2 1/2 |
說明：以上DN4-DN10流量傳感器含出廠標配的直管段尺寸,DN15-DN50口徑流量傳感器不含直管段尺寸
法蘭連接型尺寸
法蘭連接示意圖
法蘭連接尺寸對照表(單位：mm)
| 儀表 口徑 | L* | D | K | H ( mm) | d | n 孔數 | 標配 耐壓 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 脈沖 輸出型 | 防爆脈沖 輸出型 | 4-20mA 輸出型 | 智能 顯示型 | |||||||
| 15 | 75 | 95 | 65 | 175 | 180 | 180 | 245 | 14 | 4 | 2.5 MPa |
| 20 | 80 | 105 | 75 | 185 | 190 | 190 | 255 | 14 | 4 | |
| 25 | 100 | 115 | 85 | 200 | 195 | 195 | 260 | 14 | 4 | |
| 32 | 140 | 140 | 100 | 210 | 215 | 215 | 275 | 18 | 4 | |
| 40 | 140 | 150 | 110 | 195 | 220 | 220 | 285 | 18 | 4 | |
| 50 | 150 | 165 | 125 | 230 | 235 | 235 | 295 | 18 | 4 | |
| 65 | 170 | 185 | 145 | 255 | 260 | 260 | 325 | 18 | 8 | 1.6 MPa |
| 80 | 200 | 200 | 160 | 260 | 265 | 265 | 330 | 18 | 8 | |
| 100 | 220 | 220 | 180 | 285 | 285 | 285 | 350 | 18 | 8 | |
| 125 | 250 | 250 | 210 | 310 | 315 | 315 | 380 | 18 | 8 | |
| 150 | 300 | 285 | 240 | 345 | 345 | 345 | 410 | 22 | 8 | |
| 200 | 350 | 340 | 295 | 395 | 400 | 400 | 465 | 22 | 12 | |
說明：以上DN4-DN10流量傳感器含出廠標配的直管段尺寸,DN15-DN50口徑流量傳感器不含 直管段尺寸.
夾裝連接型尺寸
夾裝連接示意圖夾持連接尺寸對照表(單位：mm)
| 儀表 口徑 | L* D | H | 智能 顯示型 | |||
|---|---|---|---|---|---|---|
| L | D | 脈沖輸出型 | 防爆脈沖輸出型 | 4-20mA輸出型 | ||
| 4 | 50 | 38 | 145 | X | 215 | |
| 6 | 50 | 38 | 145 | 215 | ||
| 10 | 50 | 38 | 145 | 215 | ||
| 15 | 55 | 47 | 155 | 220 | ||
| 20 | 60 | 54 | 160 | 225 | ||
| 25 | 60 | 57 | 165 | 230 | ||
| 32 | 70 | 66 | 170 | 240 | ||
| 40 | 70 | 72 | 180 | 245 | ||
| 50 | 70 | 92 | 195 | 260 | ||
| 65 | 80 | 100 | 205 | 210 | 210 | 275 |
| 80 | 90 | 112 | 220 | 225 | 225 | 290 |
| 100 | 100 | 137 | 245 | 250 | 250 | 310 |
| 125 | 120 | 165 | 270 | 275 | 275 | 340 |
| 150 | 150 | 190 | 295 | 300 | 300 | 365 |
| 200 | 150 | 243 | 350 | 350 | 350 | 415 |
流量計安裝注意事項
安裝位置
管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致 測量誤差。
避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
安裝場所和要求
傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。
水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在5°以內），垂直安裝傳感器管道垂直度偏差亦應小于5°。在不能停流的場所，應裝旁通管和可靠的截止閥,測量時要確保旁通管無泄漏。
在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅?，?掃線"工作完畢，確認管道內清掃干凈后，再正式接入傳感器。
若流體含雜質,則應在傳感器上游側裝過濾器,管道內應定期清理排放沉淀雜質；若被測液體含有氣體,則應在傳 感器上游側裝消氣器.過濾器和消氣器的排污口和消氣口要通向安全的場所.
傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。
所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件 類型配備必要的直管段或整流器,要求入口段和出口段直管段長度。

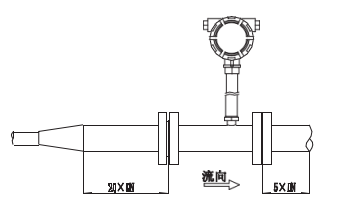

1.同心收縮全開閥門
2.同心擴管全開閥門
3.不同平面兩個90°彎頭
4.一個90°彎頭
5.同一平面兩個90°彎頭

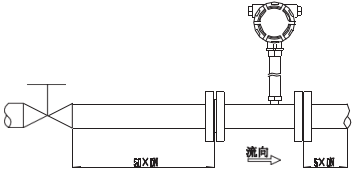

6.調節閥半開閥門訂貨須知
用戶在定貨時，請先充分閱讀本選型樣本，并針對流體介質的情況和現場要求，選擇合適的流量計，然后向生產廠家提供如下資料。
液體渦輪流量計的型號
流體介質的名稱及其物性參數
流體工作的最高工作壓力
最高工作溫度
最低工作溫度
流體的常用流量
最大流量
最小流量
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
