智能電磁流量計

一、產品概述

智能電磁流量計是我公司采用先進技術研制、開發與生產的液體流量測量儀表，具有高精度、高可靠性與使用壽命k 等優點。為確保產品質量，我公司在設計產品結構、選材、制定工藝、生產裝配與出廠測試等過程中，對每個環節細致研究與控制，并配套完整的流量標定檢測系統。

產品執行標準:JB/T 9428-1999。

二、工作原理

智能電磁流量計測量原理是基于法拉第電磁感應定律。即當導電液體流過電磁流量計時，導體液體中會產牛與平均流速V(體積流量）成正比的電壓，其感應電壓信號通過兩個與液體接觸的電極檢測，通過電纜傳至放大器，然后轉換成統一的輸出信號。基于電磁流量計的測量原理，要求流動的液體具有最低限度的電導率。

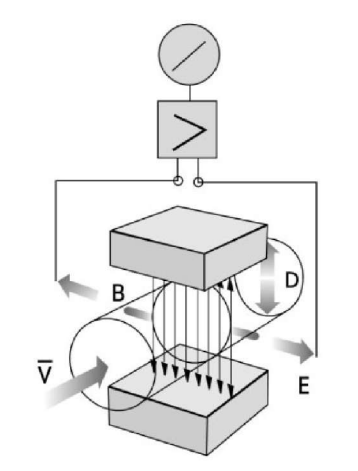

^{圖1:結構原理圖}

_{E=KBD?
K:比例常數
B:磁感應強度
D:測量管內徑
V:測量管截面的平均流速}

^{圖2:信號流程圖}

三、產品特點

1. 低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，性能穩定可靠。

2. 采用非均勻磁場的新技術及特殊磁路結構，磁場穩定可靠，且縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。

3. 具有空管自動檢測與電路處理功能。

4. 可根據用戶實際需求現場在線修改量程。

5. 測量管內無阻流件，因此無附加壓力損失。

6. 測量結果與液體的壓力、溫度、密度、粘度、電導率（小小于最低電導率）等物理參數無關。

7. 直管段相對要求較短

8. 使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用。

3.1 性能數據

四、產品參數

4.1 外形和分類

分類	圖示	介紹

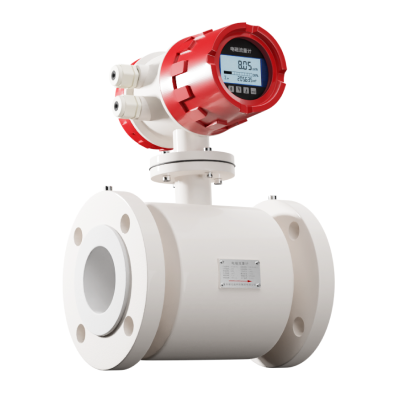

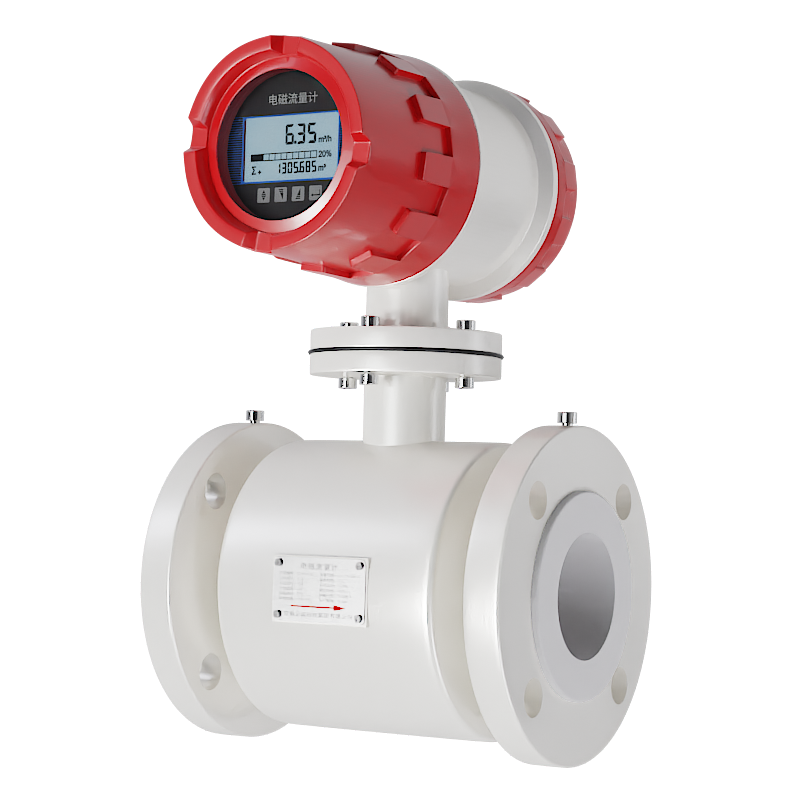

一體式 電磁流量計		常規場景選 材質默認碳鋼噴漆 衛生和食品場景 可選全不銹鋼機身
分體式 電磁流量計		適用于 無需現場查看 集中式管理

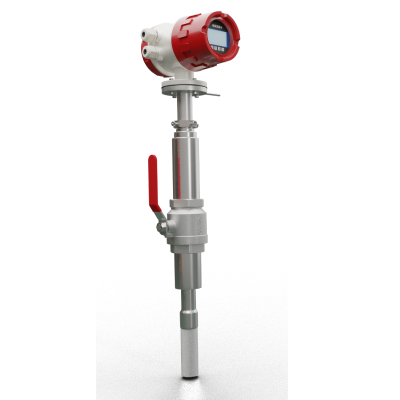

插入式 電磁流量計		適用 于大口徑管道

4.2 產品安裝尺寸

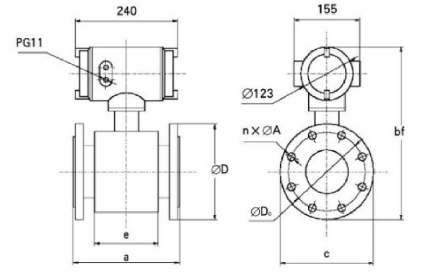

4.2.1 平法蘭型電磁流量計（含傳感器的）外形及連接尺寸：（見圖4、表1）

^{圖4 DN20~2000}

平法蘭型傳感器連接尺寸和連接法蘭安裝尺寸表1
