全不銹鋼膜片壓力表

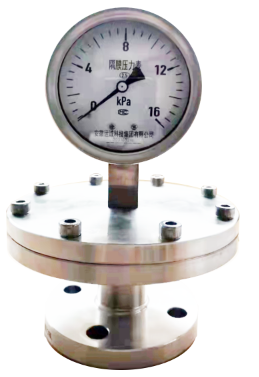

概述

產品適用于測量有腐蝕性的液體、氣體等介質的壓力，也能測量粘稠介質的壓力，能適應特殊場所，各種工作條件，可根據測量介質對耐腐蝕性能的要求不同選用不同材料的測量膜片，外殼為不銹鋼材料，可在惡劣環境下使用。廣泛應用于石油、化工、機械、冶金、核能技術領域。儀表指示清晰、穩定可靠，有螺紋連接 ，法蘭連接可選

產品執行標準：JB/T 5491-2005

技術參數

屬性	參數值
公稱直徑	Φ100mm、Φ160mm
精度等級	1.6級、2.5級、4級
測量范圍	0~1KPa…2.5MPa 或其他等效壓力真空范圍
過壓能力	滿量程×130%
環境溫度	-40℃~70℃
介質溫度	-40℃~100℃ 當測量系統的溫度偏離20±5℃時 儀表的示值誤差變化不大于0.6%/10℃
過程連接	M20X1.5、1/2”NPT、G1/2” 可根據用戶要求定制螺紋或法蘭
接液材質	316SS
表殼材質	304SS（316SS可選）
機芯材質	304SS
感壓元件	膜片
儀表指針	鋁合金，黑色
儀表表盤	鋁合金，白底黑字
儀表玻璃	安全玻璃
防護等級	IP54、P65、IP66
過壓能力	最大承受壓力為滿量程130%

選項

• 雙量程表盤

• 儀表充液：甘油、硅油、氟油等

• 散熱器（可以適應更高的介質溫度）

• 膜片材料：HaC、Ta、Ti、Zr等

• 儀表防腐：接液噴涂PTFE或襯套PTFE等

外形尺寸

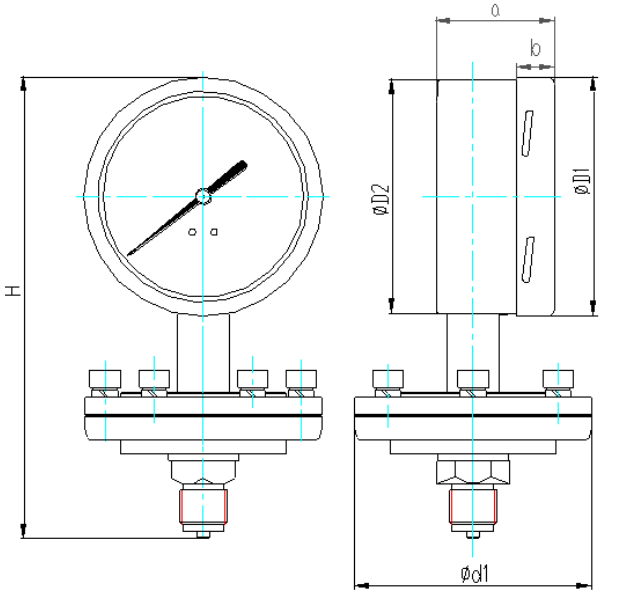

^螺紋連接

直徑	壓力KPa	尺寸mm
		ΦD1	ΦD2	Φd1	a	b	H
Φ100	＞25	101	99	100	49.5	16	210
	15～25	101	99	130	49.5	16	210
	＜15	101	99	160	49.5	16	210
Φ160	＞25	161	159	100	49.5	17	260
	15～25	161	159	130	49.5	17	260
	＜15	161	159	160	49.5	17	260

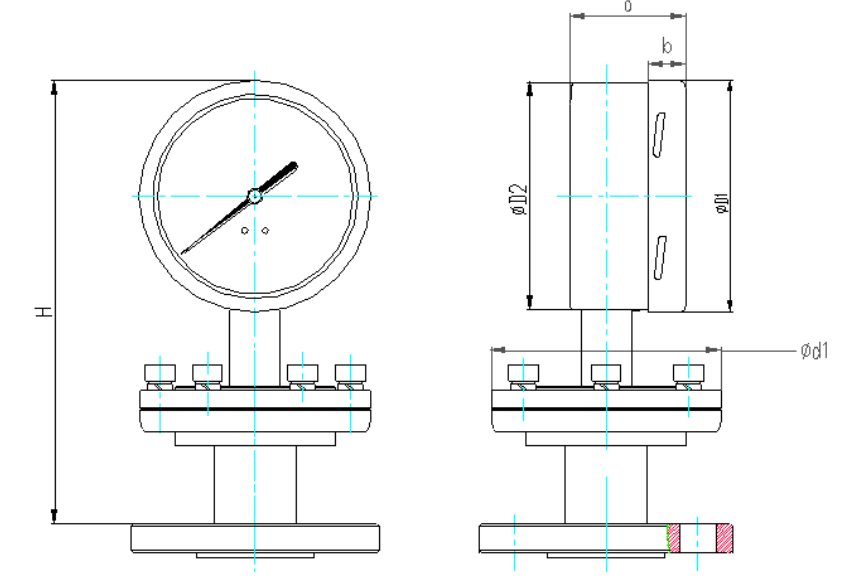

^法蘭連接

直徑	壓力KPa	尺寸mm
		ΦD1	ΦD2	Φd1	a	b	H
Φ100	＞25	101	99	100	49.5	16	210
	15～25	101	99	130	49.5	16	210
	＜15	101	99	160	49.5	16	210
Φ160	＞25	161	159	100	49.5	17	260
	15～25	161	159	130	49.5	17	260
	＜15	161	159	160	49.5	17	260

法蘭連接尺寸根據用戶要求的標準規格確定：C-法蘭厚度，d-密 封面直徑，D-法蘭外徑，K-螺栓孔中心圓直徑，n-螺栓孔數量， L-螺栓孔直徑

如何選型

_{BFN-100.A0.531.K200.M20.（其他選項）}

BF	膜片壓力表
N 充油	N： 耐震型 無：普通型
100 公稱直徑	100：Φ100mm 160：Φ160mm
A0 安裝方式	AO：徑向無邊
531 殼體類型	501：不銹鋼安裝式IP54 531：不銹鋼焊接式IP65
K200 測量范圍	詳見附表1 量程代碼表
M20 連接方式	詳見附表2 螺紋代碼表
其他選項	詳見附表3 其他選項表

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
