概述

擴散硅壓力變送器選用進口高精度、高穩定性壓力敏感芯片。敏感芯片采用先進的微機械刻蝕加工工藝， 通過在硅片上擴散四個高精度電阻，從而形成惠斯通電橋。由于壓阻效應，四個橋臂電阻的阻值發生變化，電橋失衡，敏感元件輸出一個對應壓力變化的電信號。輸出的電信號通過放大和非線性矯正電路的補償，產生與輸入壓力成線性對應關系的電壓、電流信號。

主要特點

1. 結構小巧、安裝方便。

2. 先進的膜片/充油隔離技術。

3. 高穩定性、高可靠性。

4. 耐震，抗射頻干擾。

5. 316L 不銹鋼隔離膜片結構。

6. 高精度、全不銹鋼結構。

7. 微型放大器，電壓、電流、RS485 信號輸出。

8. 抗干擾強、長期穩定性好。

9. 形式結構多樣化，安裝使用方便。

10. 量程范圍寬，可測量絕壓、表壓和密封參考?jí)毫Α?/p>

11. 抗振動、抗沖擊。

外形尺寸及安裝

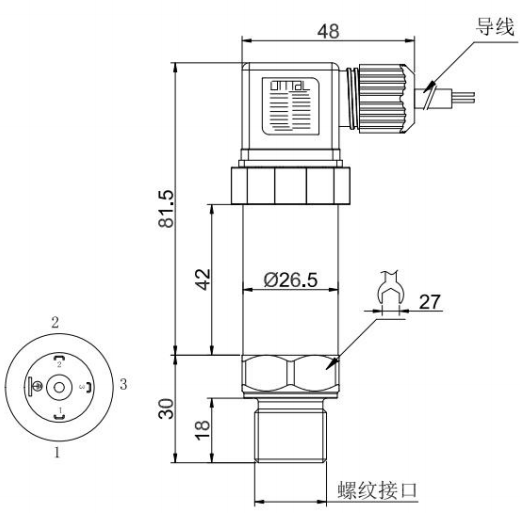

^{赫斯曼接頭外形}

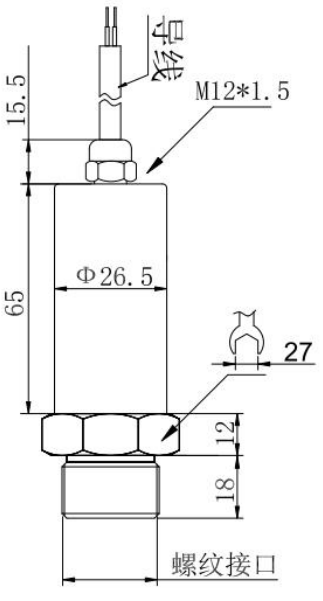

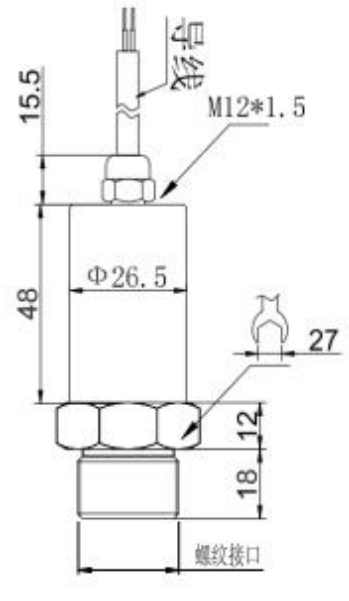

^{直接引線型（電流、電壓輸出型）}

^{直接引線型（RS485 輸出型）}

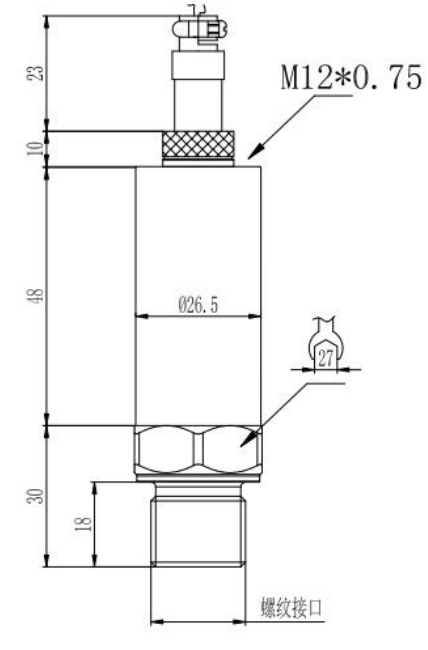

^航插型

^{赫斯曼 485 輸出型}

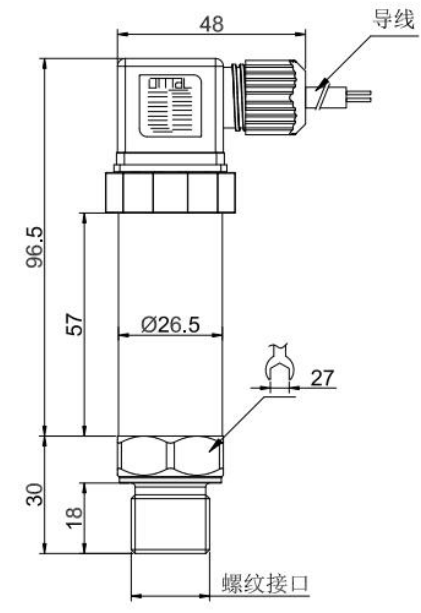

^{赫斯曼帶顯示型}

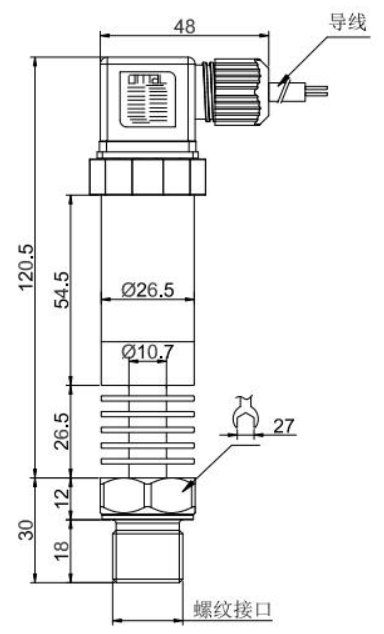

^{赫斯曼高溫型}

技術參數

1. 電源：
   4-20mA 輸出（10-32V）；
   0-10V 輸出 （12-32V）；
   RS485 輸出（8-32V）

2. 輸出：4~20mA；1~5V；0~10V；0~5V；RS485

3. 精度：0.2 級、0.25 級、0.5 級可選

4. 量程范圍：-0.1…0…60MPa（量程范圍不能低于 10KPa）

5. 壓力類型：表壓、絕壓、密封壓

6. 補償溫度：-10℃～70℃

7. 工作溫度：-20℃~85℃

8. 介質溫度：-20℃~85℃

9. 儲存溫度：-40℃~85℃

10. 零點輸出溫度漂移：±0.3%FS/10℃

11. 滿量程輸出溫度漂移：±0.3%FS/10℃

12. 過載壓力：
    0.035~10MPa（150%FS）
    10~60MPa（125%FS）

13. 長期穩定性：±0.2%FS/年

14. 響應時間：
    電流、電壓輸出型壓力≤10ms（上升到 90％FS）；
    RS485 輸出型壓力≤100ms（上升到 90％ FS）

15. 絕緣電阻：20MΩ/250VDC

16. 防護等級：IP65

17. 負載電阻：(U-9V)/0.02A，U:供電電壓

電氣連接

赫斯曼結構電氣連接圖

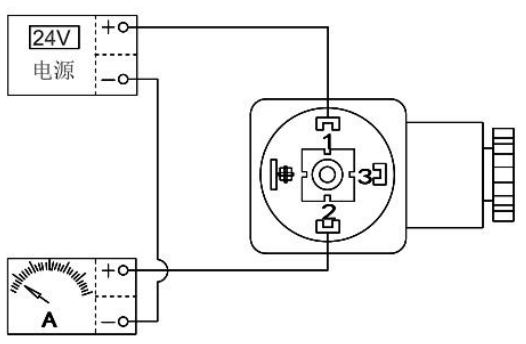

^2線電流

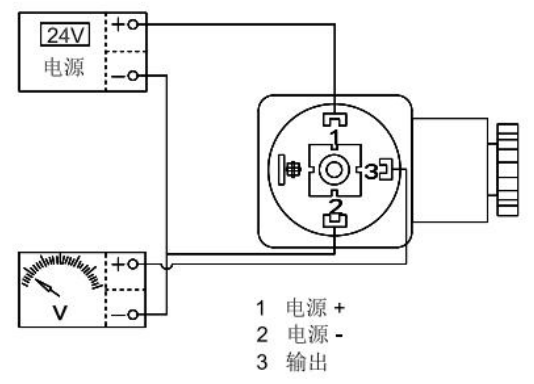

^電壓輸出

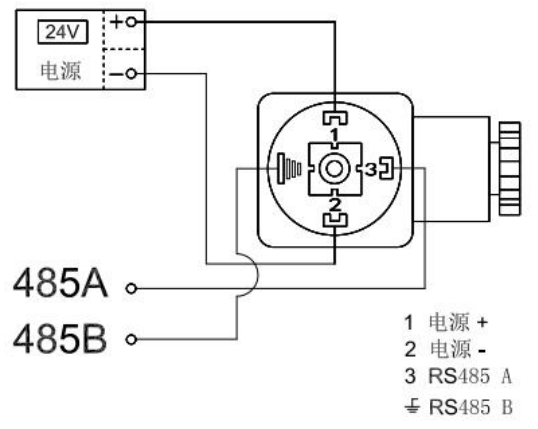

^RS485輸出

直接引線結構電氣連接

使用與安裝

1. 壓力變送器應盡量安裝在溫度波動小的地方， 同時要避免震動和沖擊。

2. 壓力變送器可直接安裝在測量點上。連接螺紋：M20*1.5、M16*1.5、G1/2、G1/4、NPT1/2 和 NPT1/4。特殊螺紋或法蘭請聯系業務員。

3. 信號不要與其它電源線一起通過線管或明線 槽，也不可在大功率設備附近穿過。

4. 變送器如需采用引壓管，應注意強腐蝕性的或過熱性的介質不應與變送器接觸，防止渣子在引壓管內沉淀，引壓管盡可能短。并且在測量蒸汽或其它高溫介質時，不應使變送器的工作溫度超過極限，用于蒸汽測量時，引壓管要充滿水，以防變送器與蒸汽直接接觸。

壓力變送器安全說明

1. 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

2. 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。

3. 變送器外螺紋處一定要注意密封，否則會造成壓力不準不穩。

4. 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。

5. 本產品禁止使用在防爆場合。

注意事項

1. 該變送器使用在對硅和不銹鋼（或鋁合金）無腐蝕的介質中。

2. 所測系統瞬間可能出現最大壓力不能超過載壓力額定值。

3. 壓力變送器的背端不能接觸導電性、腐蝕性液體或氣體。

4. 不能把尖硬的東西插入壓力輸入孔，以防將芯體損壞。

5. 傳感器后端引線不能進水。

6. 使用時請嚴格按注意事項執行，否則后果自負。

Modbus 地址和舉例

本儀表通訊協議遵守 MODBUS-RTU 通訊規約，1 個起始位，8 個數據位，一個停止位。

以下指令定義假設儀表參數為：儀表地址設置為 1、通訊波特率 9600、無效驗位、小數點 1 位、單位 MPa、儀表顯示值 500.0MPa。指令中讀指令、寫指令中的地址及數據均為高字節在前、低字節在后； CRC 檢驗低字節在前，高字節在后。

讀壓力值

_{命令：01 03 00 04 00 01 C5 CB}

指令說明：01（儀表地址）03（讀命令）00 04（壓力值寄存器地址）00 01（讀一個參數）C5 CB（ CRC16 效驗碼）

_{響應：01 03 02 13 88 B5 12}

指令說明：01（儀表地址）03（讀命令）02（讀取的字節數，1 個參數為 2，2 個參數為 4 ）13 88（13 88 為 16 進制數 13 為高字節 88 為低字節轉 10 進制數剛好為 5000）B5 12（CRC16 效驗碼）

零飄調整

_{命令：01 06 00 05 00 01 58 0B}

指令說明：01（儀表地址）06（寫指令）00 05（儀表通訊地址）00 01

（零飄調整代碼）58 0B（CRC16 效驗碼）

_{響應: 01 06 00 05 00 01 58 0B}

指令說明：01（儀表地址）06（寫指令）00 05（儀表通訊地址）00 01

（零飄調整代碼）58 0B（CRC16 效驗碼）

讀參數值

_{命令: 01 03 XX XX 00 01 CRC1 CRC2}

指令說明：01（儀表地址）03（讀命令）XX XX（參數地址:參見表 2）00 01（讀一個參數）CRC1 CRC2

（CRC16 效驗碼:低字節在前，高字節在后）

_{響應： 01 03 02 XX XX CRC1 CRC2}

指令說明：01（ 儀表地址）03（讀命令）02（讀取的字節數，1 個參數為 2，2 個參數為 4 ）XX XX（返回的參數值：高位在前，低位在后）CRC1 CRC2

（CRC16 效驗碼：低字節在前，高字節在后）

寫參數值

_{命令: 01 06 XX XX data1 data2 CRC1 CRC2}

指令說明：01（儀表地址）06（讀命令）XX XX（參數地址：參見表）data1 data2（寫入的參數：高字節在前， 低字節在后。見表）CRC1 CRC2

（CRC16 效驗碼：低字節在前，高字節在后）

_{響 應 ： 01 06 XX XX data1 data2 CRC1 CRC2}

指令說明：01（儀表地址）06（讀命令）XX XX（參數地址）data1 data2

（寫入的參數：高字節在前，低字節在后。見表 1） CRC1 CRC2

（ CRC16 效驗碼：低字節在前，高字節在后）

表1
