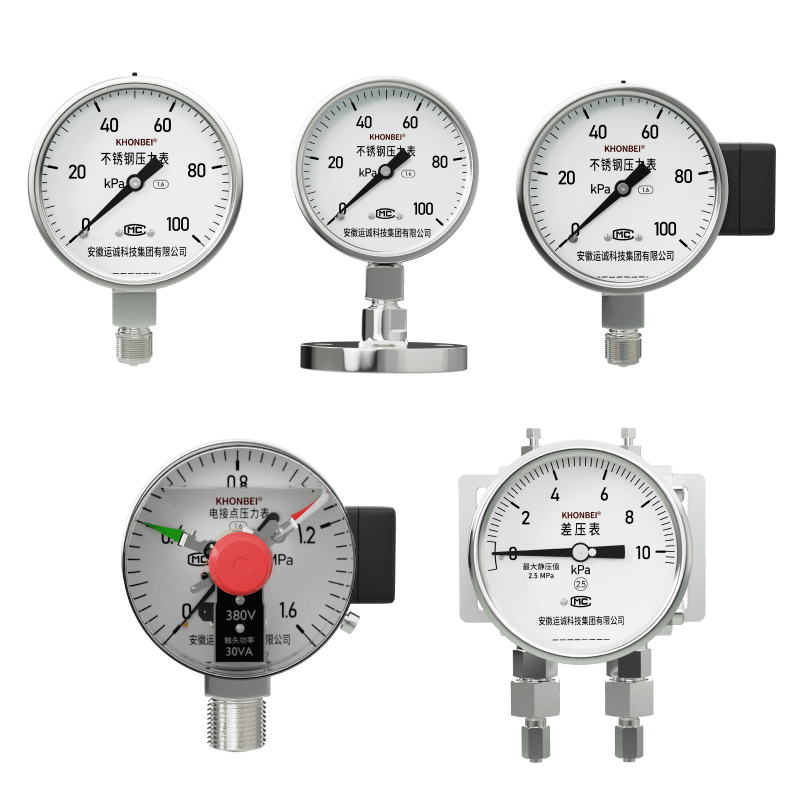

^{不銹鋼壓力表}

工作原理

儀表由導壓系統（包括接頭、彈簧管等）、齒輪傳動機構、指示裝置和外殼組成。全部零件均采用不銹鋼材料制成。當彈簧管在被測介質的壓力作用下，其管端產生相應的彈性變形，經齒輪傳動機構放大，由指示裝置將被測壓力值在度盤上指示出來。儀表外殼為密封型結構，能有效地保護內部機件免受環境影響和污穢的侵入。同時通過對表殼內充油，能夠抗被測介質壓力的脈動和工作環境劇烈震動的影響，兼顧了耐腐蝕及抗震性能。

全不銹鋼壓力表廣泛應用于石油、化工、治金、輕工、化纖等工業部門。可測量腐蝕性較強介質的壓力，并能在有劇烈振動和工作環境較惡劣的場合使用。儀表零件均采用不銹鋼材料制成。整機結構設計新穎，工藝精良。儀表具有較高的測量精確度和持久的穩定性，使用適應性強。是國內用戶對引進國外先進技術裝備中同類型儀表實現國產化的理想配套產品。

主要技術指標

標度范圍、精確度等級

_{使用環境溫度：-40-70°C ;
溫度影響:不大于0.4%10°C（使用溫度偏離20 ±5°C ）;
抗工作環境振動：V?H?3 ；
外殼防護等級:IP64、IP65.}

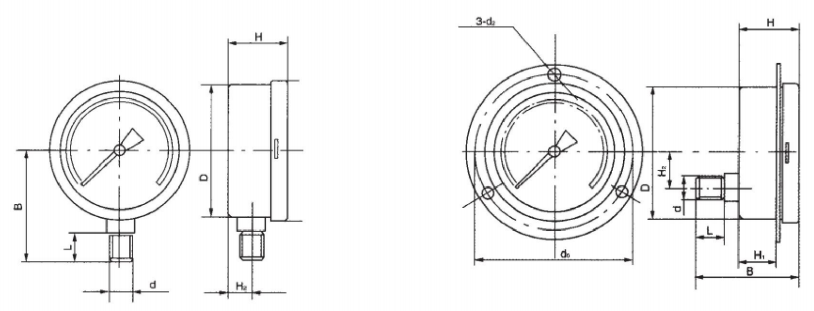

結構尺寸

^{結構尺寸}

YB壓力表產品選型

^{耐震壓力表}

耐震壓力表主要用于冶金、電力、石油、化工、輕工、 機械等工業部門的壓力檢測。壓力表依靠?jī)?nèi)部充灌阻尼油和 配套緩沖裝置等措施,具有良好的耐震性能。適用于被測介 質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突 然卸荷的場合；以及環境震動較大的場所。儀表能測量氣體、 液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對 儀表帶來的損害，確保讀數的準確性。

不銹鋼耐震壓力表的外殼用不銹鋼材料制成（簡稱半鋼）, 可在有腐蝕性、振動較大的惡劣環境中使用。

本儀表的觀察窗選用高強度的工程塑料或安全玻璃制成。 儀表指示清晰，使用安全可靠。

標度范圍、精確度等級

_{1、 使用環境溫度：5~55°C（表殼內充甘油）-40~70°C（表殼內充硅油）
2、 抗工作環境振動等級：V·H·4、V·H·5}

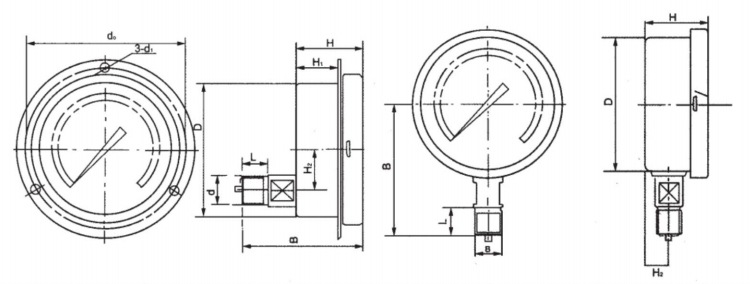

結構尺寸

填充液指標

YN耐震表選型

^{隔膜螺紋壓力表}

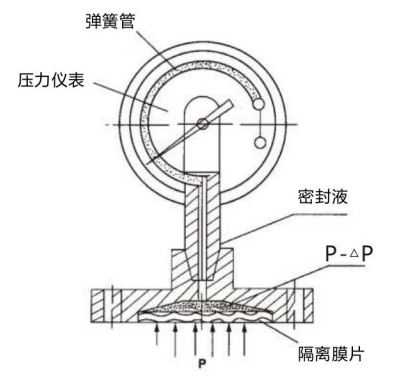

隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作 用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。 由于密封液的固有性質，使壓力儀表中的彈性元件產生相應 的彈性變形--位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。

為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物 介質的壓力，以及對某些測量介質不能直接進入通用型壓力儀表內和便于清洗防止沉淀物質積聚的場合的壓力檢測時, 必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

隔膜表主要用于石油、化工、制藥、食品、輕紡等工部門生產過程中的壓力檢測。

隔膜表的溫度特性

尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型 壓力表安裝位置不在同一水平面上,會產生液位差的影響量^P。在精確測量時更應注意。

^{△P=d.hd-密封液的比重：H-液位差}

隔膜表的耐蝕性

隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分 的隔膜，法蘭及密封墊圈的材料來保證。

隔膜材料：0Crl7Nil2Mo2(316);蒙乃爾合金(Cu30 Ni70);哈氏合金(H276C)；鋰(Ta)及氟塑料F4)。

法蘭材料：不銹鋼0Crl7Nil2Mo2(316);不銹鋼內襯 氟塑料(316 + F4)。

密封墊圈材料：丁臘橡膠；氟橡膠；硅橡膠及氟塑料。

法蘭的選擇

現根據GB(國標)、HGJ(化工部)、DIN(德標)、JIS(H 標)、ANSI(美標)等法蘭標準以及國內實際使用情況編制成 常用法蘭系列標準,供用戶選用。也可以接受用戶其他規格 的特殊訂貨。

密封液的選擇

為保證隔膜表使用可靠性和安全性，應根據不同用途選 擇合適的密封液。

隔離膜片材質

隔離膜片材質

隔離體膜片部分耐腐蝕材料的選擇

YM系列隔膜壓力表選型

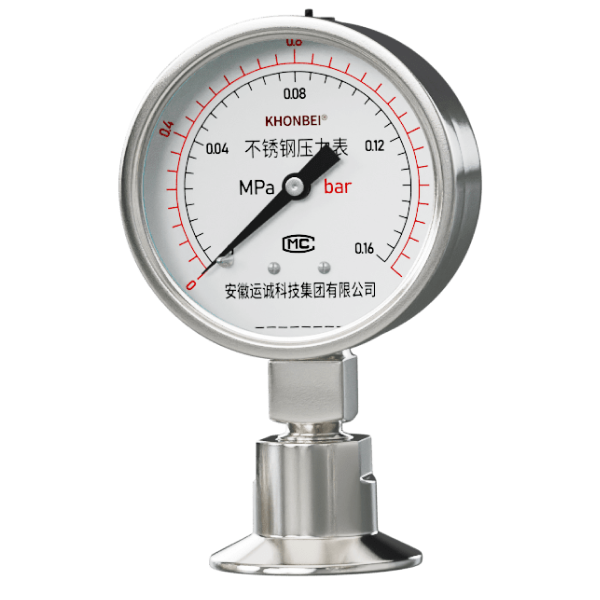

^{衛生型隔膜壓力表}

介質不與儀表測量系統相接觸，隔膜密封不會產生死角 或無法排空的區域，適用于衛生級系統。

主要技術指標

_{YMC-100. YMC-150儀表外徑
外殼、內機全不銹鋼材質
精度：1% ， 1.6%}

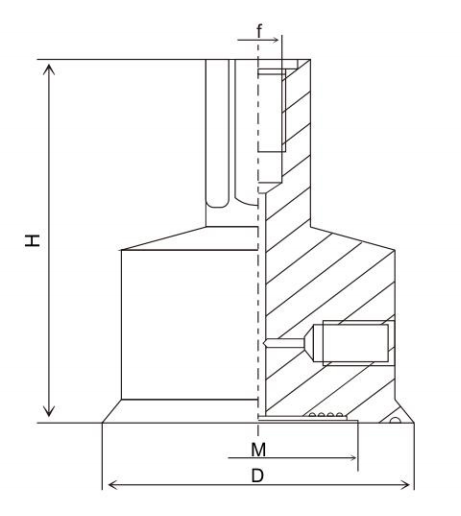

^{尺寸結構}

_{衛生型隔膜選型請參考YM隔膜系列}

^{膜盒壓力表}

膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測 量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓， 廣泛應用于鉆爐通風、氣體管道、燃燒裝置等及其它類似 設備上。

主要技術指標

YE系列膜盒壓力表選型

^{耐震電接點壓力表}

主要測壓元件及儀表外殼均采用不銹鋼材料設計，適于測量腐蝕性較強的氣體及液體的壓力。通過對表體內充油, 利用液體阻尼確保無振動顯示，適用于測量介質強烈脈動及 環境震動較大的場所。

與隔離體的配接:

以上各類型的儀表均可與本公司生產的使用不同材料膜片的隔離體配接，組成隔膜式電接點壓力表，適用于測量多種腐蝕性較強及粘度大易結晶介質的壓力。

主要技術參數

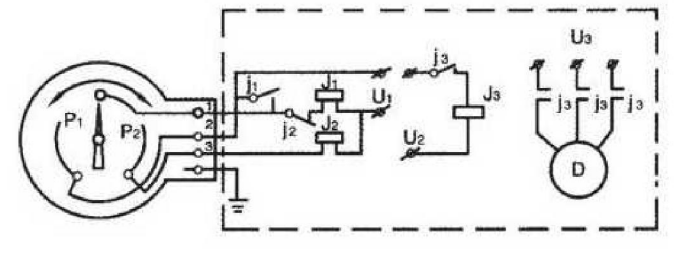

^{電氣線路連接示意圖}

電接點壓力表選型

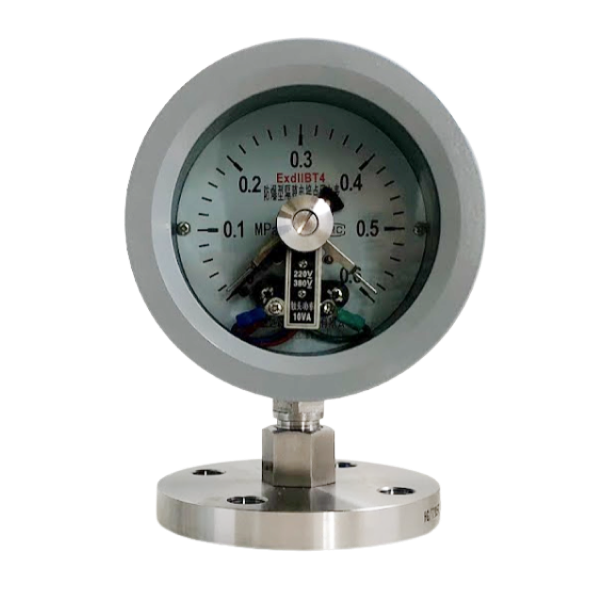

^{防爆電接點壓力表}

本儀表用在環境有爆炸性混合物的危險場所，用來測量對銅及銅合金，普通碳鋼等無腐蝕性的非結晶，非凝固介質的壓力（負壓）。

通過接點裝置與具有相應防爆性能的電氣件配套使用。 對被測介質壓力，有自動控制、報警、信號遠傳等多種功能。

本儀表系我公司按國家標準：GB/T1226-2001《一般壓力表》國家標準；GB3836.1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》；GB3836. 2-2000《爆炸氣體環境用電設備第9部分：隔爆型"d"》,產品標準：Q/CYJ02.03-2011《防爆電接點壓力表》規定設計、制造。

本儀表的防爆類別為隔爆型，其防爆標志ExdHBT6Gb。

標度范圍、精確度等級

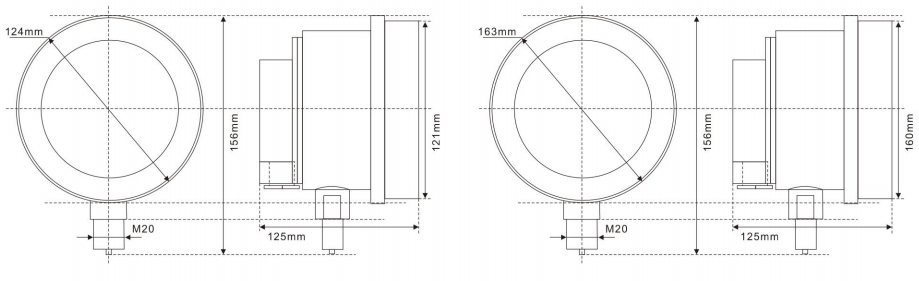

尺寸結構

^{左為YTXB-100、右為YTXB-150}

工作原理

1. 儀表外殼采用防爆結構，當其外殼內部的爆炸性混合物 因受到火花或電弧影響，發生爆炸時，不至引起外部爆炸性 混合物爆炸，從而達到防爆的目地。

2. 儀表由彈簧管壓力表和一個電接裝置組成。儀表工作原 理：當被測介質進入彈簧管，使其產生的位移，經過傳動機 構放大后，指針將被測壓力值，在刻度盤上指示出來，同時 指針帶動電接裝置的活動觸頭，當壓力達到預定值時，活動 觸頭與設定針的觸頭接觸，接通電路。

3. 進線橡膠密封圈內徑(plOmm,邵爾氏硬度45-55配用電 纜外徑cp9.8mm , 5OOVBX型肆芯橡皮線(4X1) o

4. 接線方式：

防爆電接點壓力表選型

^{遠傳壓力表}

本儀表由一個普通彈簧管壓力表和一組滑線電阻式發送器等組成。

當被測介質的壓力變化時，彈簧管管端產生位移，該位移通過傳動機構使指針在度盤上指示相應的壓力值。由于滑線電阻式發送器設置在傳動機構的扇形齒輪上，當傳動機構產生偏轉時，即帶動滑臂電刷作相應的滑行，使被測壓力值的變化轉換成電阻的變化而傳輸?shù)蕉蝺x表上進行顯示。

電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸氣和氣體等介質的壓力。同時能把被測壓力以 量值傳輸?shù)竭h(yuǎn)距離的二次儀表，以實現集中檢測和遠距離控制。并能在現場就地指示，便于工藝檢查。

主要技術指標

• 精確度等級：1.6、2.5 ；

• 發送器起始電阻值：3~20Q;

• 發送器滿度電阻值：340-400Q發送器接線端①②外加電 壓不大于6V ;

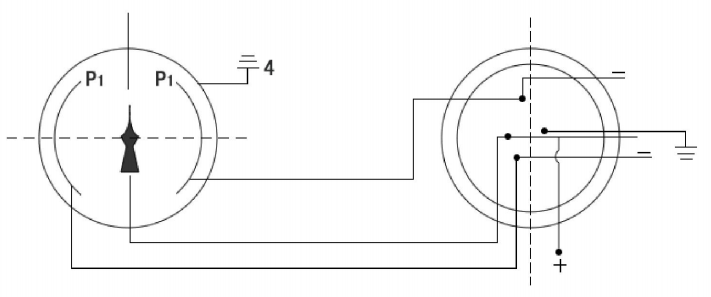

• 滑線電阻式發送器接線圖:

• 使用環境條件：-40~70°C ,相對濕度不大于85% ,且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。

• 溫度影響：使用溫度偏離20±5°C時，其溫度附加誤差不大于 0.4%/10°C。

• 重量:1.2kg

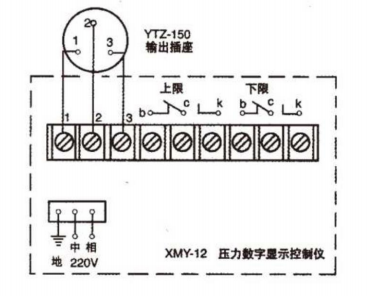

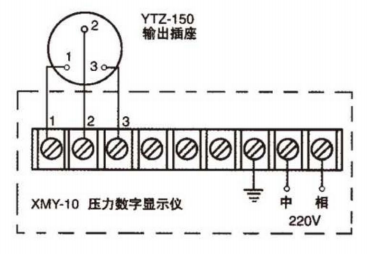

配套接線圖

YTZ電阻遠傳壓力表選型

^{雙膜片高靜壓差壓力表}

雙膜片式高靜壓差壓力表主要用于過濾器的正負壓力端, 液體罐液位、泵出入口、輸氣管線和加壓站等場合的壓力差測量。本差壓表具有較高的耐壓性能，并能適用于有腐蝕性的環境中使用。

主要技術指標

儀表直徑：100、150（mm）;
精度等級：2.5% （可選1.6%）;
測量范圍:最低0-25KPa;
防護等級：IP65;
工作環境溫度：-20℃~70℃;
過程連接：M20xl.5、G1/2A NPT1/2或其他定制螺紋;
膜片材質：負壓316L、正壓316Ti ;
接頭材質：316;
表殼材質：304;
機芯材質：304;
儀表玻璃：防爆雙層安全玻;
表針：調零表針黑色;
表盤：鋁白底黑刻度字。

工作壓力及使用范圍:

靜壓：表面滿量程；
動壓：0.7倍滿量程；
過壓保護：雙邊耐壓10MPa ;
如有其它特殊要求，須我公司技術確認后可定制。

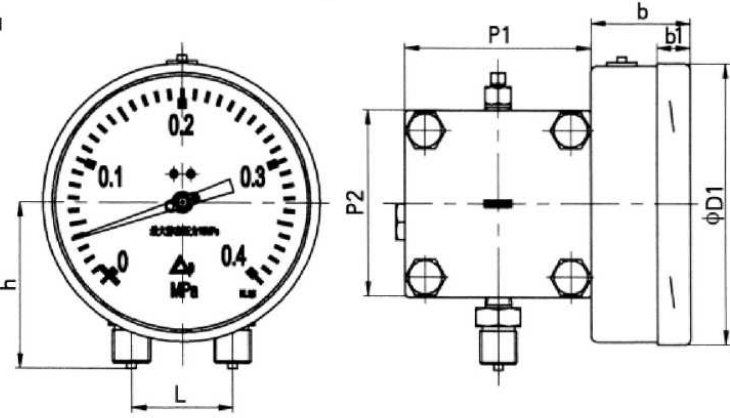

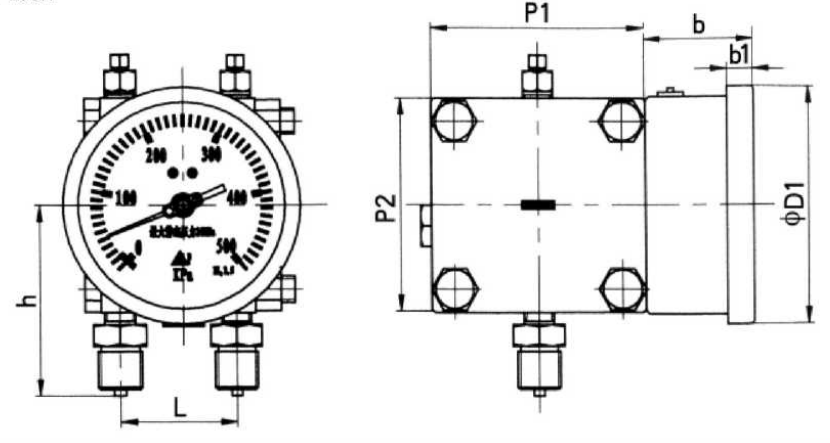

結構圖示

^YCA-100H

^YCA-150H

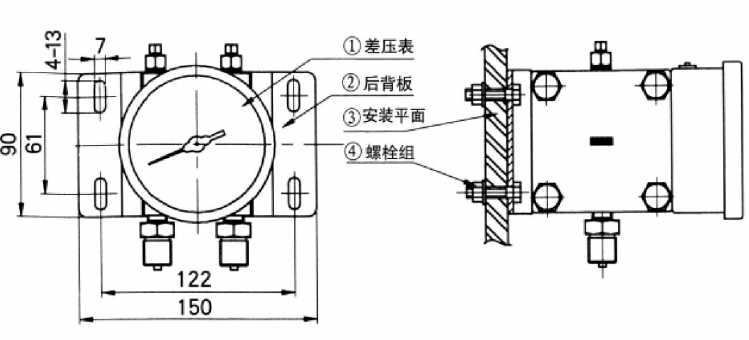

^{后背板安裝}

_{1、后背板只適合平面安裝(如儀表板、機器外表平面等)；
2、 注意平面要堅固，使差壓表安裝后牢固，不會發生掉落；
3、 特殊后背板可按客戶要求出圖加工或照來樣加工。}

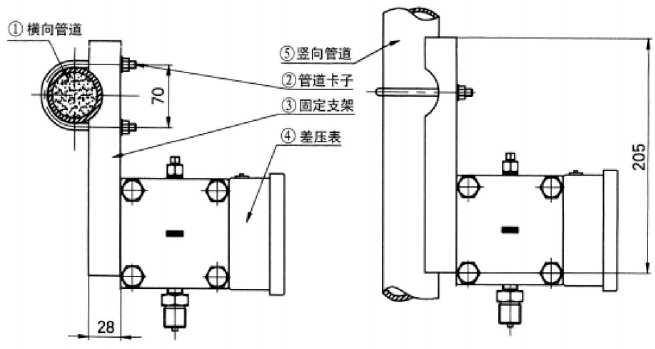

^{固定支架安裝}

_{1、固定支架安裝只適用于管道安裝(橫向或豎向)；
2、 注意管道的外徑不能大于60mm ;
3、 儀表可以裝到支架上方或下方，方便用戶自由選擇。}

三閥組的安裝、拆卸及使用方法

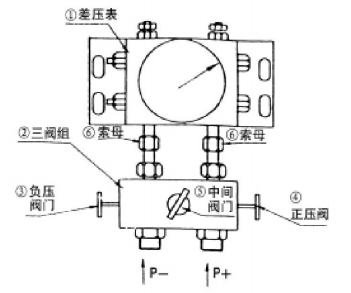

_{1、正常使用差壓表必須配三閥組或五閥組以保護差壓表正常工作。
2、 差壓表和三閥組用兩個索母緊固。索母和差壓表接頭密封面應加四氟墊片。
3、 裝有三閥組的差壓表在使用前必須把中間閥門打開，并把正壓閥門和負壓閥門打開。（當P+和P?任意的壓力先進入時，中間閥門能起到平衡差壓表兩腔體內的壓力的作用，以免打壞差ffi表。
4、 當P+、P?的壓力正常進入三閥組后，再關閉中間閥門使差壓表正常工作。如差壓表表針有輕微離零屬正常，只需把表針調到零位即可（注意必須用肥皂水檢驗所有密封口是否泄露，如有泄露必須緊固。）
5、 差壓表有后背板式安裝（如圖）和立管固定方法。（管卡子卡到管子上）}

^拆卸

_{1.首先打開三閥組的中間閥門。并打開正壓和負壓閥門（正壓負壓閥門原始為打開）
2.關閉總進氣的兩個閥門（在設備的主管道上）

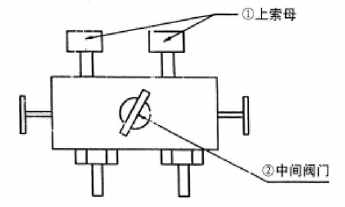

3.拆下更換儀表（卸兩個索母）注意用扳子卡住差壓表的接頭，只拆三閥組上的上索母。先松開一點放空壓力，再把卡到管子上的卡子螺母松掉，并把卡子拿下。
4.再把三閥組上的兩個索母慢慢松開把差壓表取下。（注意一定要兩個索母同時松）
5.把新表裝上的方法同上面安裝方法最好換上兩個新的四氟墊（確保不漏）
6.把卡子卡好
7.先開總開關（兩個再關上差壓表三閥組中間的閥門（新接口用肥宴水試漏）
8.兩分鐘后把差壓表表針調到零位。（如沒有輕微離零不用調整）
注：在裝表或卸表時，必須保證中間閥門和P +、P-兩個閥門全部開啟，以確保儀表能正常使用。}

膜片差壓力表選型
