赫斯曼溫度變送器
概述
智能溫度變送器，用于熱電阻(RTD)輸入，二線制4～20mA 模擬輸出、RS485 輸出。內置最新的 ASSIC 單芯片集成電路，采用高精度24 位ADC 轉換為數字信號， 產品具有測量準確、工作穩定、使用壽命長等特點。
主要特點
結構小巧、安裝方便。
高穩定性、高可靠性。
耐震，抗射頻干擾。
高精度、全不銹鋼結構。
抗干擾強、長期穩定性好。
量程范圍寬。
外形尺寸及安裝

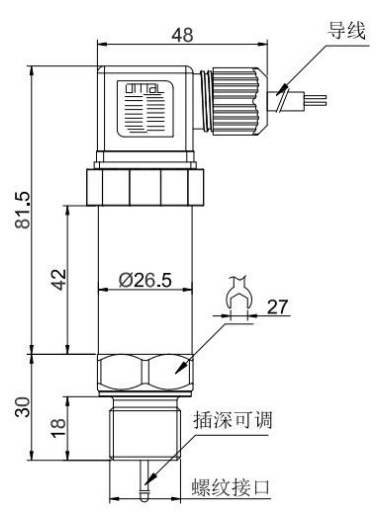

4～20mA 輸出赫斯曼溫度

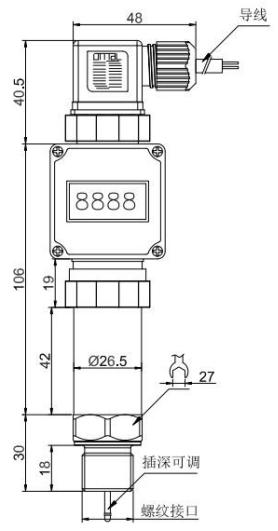

4～20mA 輸出赫斯曼溫度帶顯示

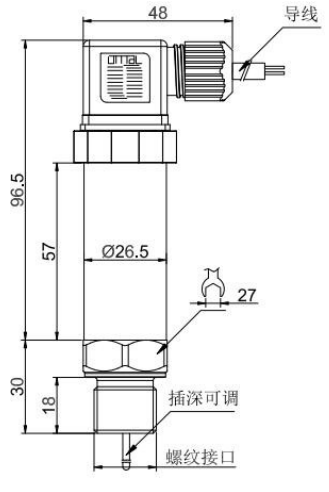

RS485 輸出赫斯曼溫度技術參數
電源：
4~20mA 輸出：（9~30）V
RS485 輸出：（5~30）V輸出：4~20mA、RS485
準確度：0.5 級
量程范圍：（-50-200）℃
環境溫度：（-40~85）℃
儲存溫度：（-40~85）℃
絕緣電阻：20MΩ/250VDC
絕緣強度：500V
防護等級：IP65
響應時間：≤15s（上升到 90%FS）
負載電阻：(U-9V)/0.02A，U:供電電壓
電氣連接

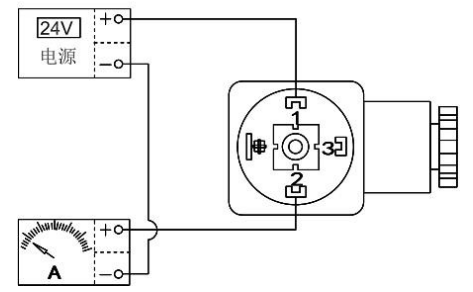

赫斯曼結構電氣連接如下圖:
2線電流

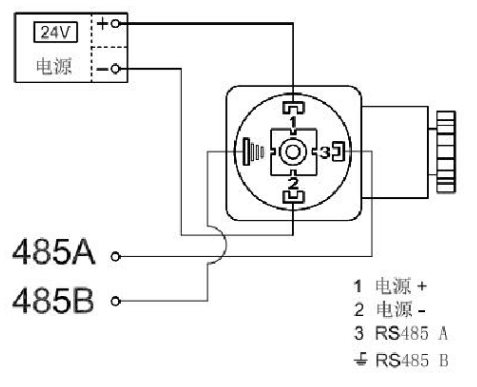

RS485輸出直接引線結構電氣連接:
電流：
紅線：電源正
綠線：電流輸出
RS485：
紅線：電源正
白線：電源負
綠線：RS485+
黃線：RS485-
使用與安裝
溫度變送器應安裝時應盡量避免震動和沖擊。
溫度變送器可直接安裝在測量點上。連接螺 紋：M20*1.5、G1/2、G1/4、M14*1.5。特殊螺紋或法蘭 請聯系業務員。
變送器適用于各種一般腐蝕性液體及氣體。對于強腐蝕性介質，需耐強腐蝕結構，按特殊要求訂貨。
信號不要與其它電源線一起通過線管或明線 槽，也不可在大功率設備附近穿過。
溫度變送器安全說明
變送器有密封接頭處不得松動，必須保持可靠 密封。
變送器必須按規格使用，不同類型不能互換。
搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
在產品安裝使用中如遇到問題請與我公司聯 系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
本產品禁止使用在防爆場合。
注意事項
該變送器使用在對硅和不銹鋼（或鋁合金）無腐蝕的介質中。
變送器的背端不能接觸導電性、腐蝕性液體或 氣體。
傳感器后端引線不能進水。
使用時請嚴格按注意事項執行，否則后果自負。
Modbus 地址和舉例
硬件接口
采用 RS485 串行接口
出廠默認串口參數：波特率：9600bps（1200、2400、4800、9600、19200、38400、57600、115200bps 可調）
通訊協議
所有報文格式符合《GBZ 19582.1-2004 基于Modbus 協議的工業自動化網絡規范 第 1 部分：Modbus 應用協議》。
根據設備功能，目前設備支持的 MODBUS-RTU 協議功能碼有：03H04H06H10H。
寄存器地址分配及詳細說明
| 寄存器名稱 | 數據類型 | 寄存器 個數 | 寄存器 偏移地址 | 支持 功能碼 | 說明 |
|---|---|---|---|---|---|
| 地址 | 無符號整形 | 1 | 0000H | 03H 04H 06H 10H | 范 圍 :1~247 寫入后自動保存 保存后立 即生效 |
| 波特率 | 無符號整形 | 1 | 0001H | 03H 04H 06H 10H | 0:1200 1:2400 2:4800 3:9600 4:19200 5:38400 6:57600 7:115200 寫入后自動保存 保存后立即生效 |
| 單位 | 無符號整形 | 1 | 0002H | 03H 04H 06H 10H | 0:Pa 1:KPa 2:MPa 3:mmH2O 4:mH2O 5:bar 6:psi 7:atm 8:kgf/cm2 9:mm 10:m 11:℃ 12:℉ 寫入后自動保存 下次數據更新時生效 |
| 小數點 | 無符號整形 | 1 | 0003H | 03H 04H 06H 10H | 范圍:0~3 寫入后自動保存 下次數據更新時生效 |
| 整形實時值 | 有符號整形 | 1 | 0004H | 03H 04H | 范圍 -32768~32767 |
| 校驗位 | 無符號整形 | 1 | 0006H | 03H 04H 06H 10H | 0:無檢驗 1:奇檢驗 2:偶檢驗 寫入后自動保存 保存后立即生效 |
| 速率 | 無符號整形 | 1 | 000AH | 03H 04H 06H 10H | 范圍:10 或 40 寫入后自動保存 保存后立即生效 |
| 浮點輸出值 高16位 | 浮點型 | 2 | 0016H | 03H 04H | 主變量浮點輸出值 格式： ABCD浮點型 |
| 浮點輸出值 低16位 | 0017H | 03H 04H | |||
| 偏移值 高16位 | 浮點型 | 2 | 0018H | 03H 04H 06H 10H | 主變量浮點輸出值 格式： ABCD |
| 偏移值 低16位 | 0019H | 03H 04H 06H 10H | |||
| 量程零位 高16位 | 浮點型 | 2 | 001AH | 03H 04H | 主變量浮點輸出值 格式： ABCD |
| 量程零位 低16位 | 001BH | 03H 04H | |||
| 量程滿度 高16位 | 浮點型 | 2 | 001CH | 03H 04H | 主變量浮點輸出值 格式： ABCD |
| 量程滿度 低16位 | 001DH | 03H 04H |
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
