一體化溫度變送器

溫度變送器

產品概述

一體化溫度變送器（以下簡稱溫度變送器）由溫度傳感器和信號轉換器組成、信號轉換器安裝在溫度傳感器的冷端接線盒內，把溫度傳感器檢測到的電壓、電阻信號直接轉換成4～20mA 電流輸出。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、電站、輕工等部門，與調節器、記錄儀表、計算機等配套使用，組成各種測量控制系統。

該溫度變送器按溫度傳感器不同，分為熱電偶和熱電阻兩種系列，在每種系列中，根據使用場合的的不同分為隔爆型和普通型，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示。用戶可根據使用場合和配套儀表的要求選擇適當?shù)囊?guī)格型號。

隔爆型溫度變送器經國家級儀器儀表防爆安全監督檢驗站測試合格，可在爆炸性氣體環境中使用。

主要特點

二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號。
輸出恒流信號（4～20mA）。抗干擾能力強、遠傳性能好。
信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。
熱電偶的毫伏信號經信號轉換器直接轉換成 4～20mA 電流輸出、用普通電纜線傳送信號，可省去價格昂貴的補償導線。
帶現場顯示的溫度變送器既輸出 4～20mA 的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。

技術指標

屬性	參數值
測量介質	液體、氣體、固體、顆粒等（與產品過程連接材料兼容）
壓力形式	表壓、絕壓
量程	-198℃～100℃/主要測量超低溫介質溫度；
	-50℃～100℃/主要測量環境溫度；
	0℃～100℃～～500℃/PT100 型測量高溫介質溫度；
	0℃～500℃～1000℃/熱電偶型測量高溫/超高溫介質溫度；
溫度芯片	PT100/PT1000 熱電阻類；
溫度芯片	J/K/E 等熱電偶類；
綜合精度	±0.25%FS, ±0.5%FS；
	±1%FS；
	±2%FS；
輸出信號	電流型：4-20mA（二線制）；
	電壓型：1-5VDC（三線制）；
	數字通訊型：RS485-RTU（四線制）；
	四位顯示，顯示范圍：-1999 - 9999
	溫度表頭采樣速率：10 次/S
供電電壓	24VDC（12-30VDC）/通用類型輸出信號供電；
絕緣阻抗	≥1000 MΩ /100VDC；
介質溫度	-198℃～100℃/主要測量超低溫介質溫度；
	-50℃～100℃/主要測量環境溫度；
	0℃～100℃～～500℃/PT100 型測量高溫介質溫度；
	0℃～500℃～1000℃/熱電偶型測量高溫/超高溫介質溫度；
環境溫度	-40～70℃
穩定性	≤±0.5%FS/年
振動影響	≤±0.25%FS/年（機械振動頻率 20Hz～1000Hz）
耐壓壓力	通用小于 10 個大氣壓，特殊要求需定制
防護等級	IP65/IP68
連接材料	304/316L/剛玉等
過程連接	M20X1.5,G1/2,用戶制訂規格

結構尺寸

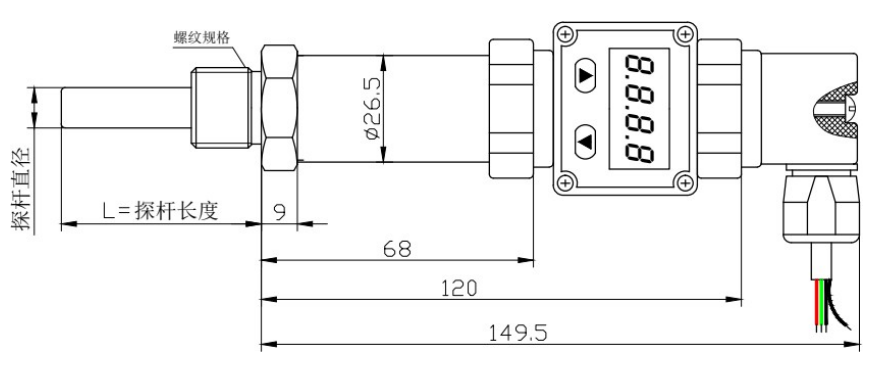

^{赫斯曼型溫度變送器結構}

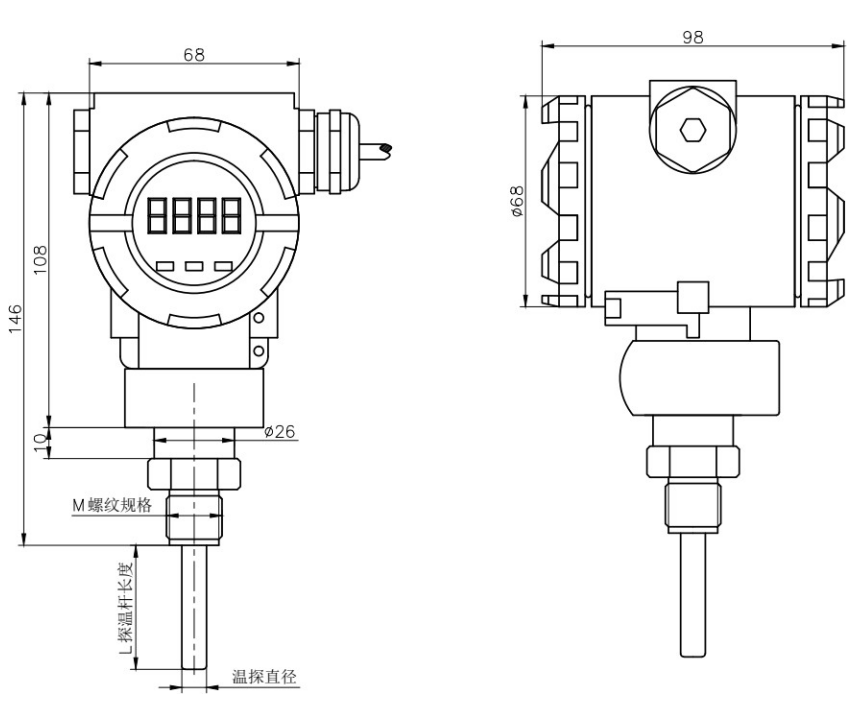

^{2088 榔頭型溫度變送器結構}

產品選型

代碼實例

YCSBWZ	0-100℃	100	2088S	OA	C3	G01	Φ8/50	1m	000
1	2	3	4	5	6	7	8	9	10

實例含義

PT100S	普量溫度產品型號
0～100℃	溫度量程范圍結構規格
100	芯片類型：100/PT100，K/K 型熱電偶，等
2088S	溫度變送器結構：2088 榔頭型
OA	輸出類型：4-20mA 模擬量信號
C3	精度等級：0.5 級
G01	過程連接；M20X1.5
Φ 8/50	傳感器探桿尺寸：直徑 8mm，長度：50mm（含螺紋長度）
1m	溫度補償導線長度：1 米
000	省略；用戶沒有特定要求

選型參數

1.基本型號：YCSBWZ

2.溫度量程范圍

X-Y	-198℃～100℃/主要測量超低溫介質溫度；
	-50℃～100℃/主要測量環境溫度；
	0℃～100℃～200℃～300℃～400℃～500℃/PT100 型測量高溫介質溫度；
	0℃～500℃～600℃～1000℃/熱電偶型測量高溫/超高溫介質溫度；

3.芯片類型

100	PT100 芯片；	S	S 型熱電偶芯片；
1000	PT1000 芯片；	R	R 型熱電偶芯片；
J	J 型熱電偶芯片；	B	B 型熱電偶芯片；
K	K 型熱電偶芯片；	N	N 型熱電偶芯片；
E	E 型熱電偶芯片；	T	T 型熱電偶芯片；

4.結構類型

2088S	2088 榔頭型溫度變送器結構
503S	503 柱狀赫斯曼型溫度變送器結構

5.輸出信號

OA	4～20mA 二線制	OK	RS485-RTU
OA-1	1～5VDC 三線制	OO	定制規格

6.綜合精度

C2	±0.25%FS
C3	±0.5%FS
C4	±1%FS
C5	±2%FS

7.過程連接

G01	M20*1.5	G10	G1/8
G02	G1/2	G11	M12X1.25
G03	ZG1/2	G12	M8X1
G04	1/2NPT	DN50	法蘭 DN50
G05	G1/4	DN65	法蘭 DN65
G06	ZG1/4	DN80	法蘭 DN80
G07	1/4NPT	DN100	法蘭 DN100
G08	R1/4	DN125	法蘭 DN125
G09	G3/8	G00	定制規格

8.探桿尺寸

Φ 8/50	探桿直徑 8mm，長度 50mm（包含螺紋長度）
	按實際購產品規格填寫

9.傳感器補償導線長度

1m	按實際補償線的度定填寫

10.用戶制定代碼

000	如：316,產品材料規格為 316L 不銹鋼

附一：數據通信

通用型（供電 12-30VDC）MODBUS-RTU RS485 數據通信協議

概述

本協議遵守MODBUS 通信協議,采用了MODBUS 協議中的子集中RTU 方式.RS485 半雙工工作方式。

串行數據格式

串口設置:無校驗,8 位數據,1 位停止位。

_{舉例:9600,N,8,1 含義:9600bps,無校驗,8 位數據位,1 位停位。}

本變送器支持的串口波特率為

_{1200,2400,4800,9600,19200,38400,57600,115200}

CRC 校驗的多項式:0xA001。

數據通信過程中的數據全部是按照雙字節整形數據來處理,如果數據標識的是浮點數,寫需要讀取小數點來確定數據的大小。

通信格式

1.讀命令格式(03 功能碼)

A.發送讀命令格式舉例

地址	功能碼	數據起始 (H)	數 據 起始 (L)	數 據 個數 (H)	數據個數 (L)	CRC16 (L)	CRC16 (H)
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A

B.返回讀數據格式:舉例

地址	功能碼	數據長度	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X03	0X02	0X00	0X01	0X79	0X84

2.寫命令格式(06 功能碼)

舉例

地址	功能碼	數據起始 (H)	數 據 起始 (L)	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X06	0X00	0X00	0X00	0X02	0X08	0X0B

B.返回讀數據格式:舉例

地址	功能碼	數據起始 (H)	數 據 起始 (L)	數據 (H)	數據 (L)	CRC16 (L)	CRC16 (H)
0X01	0X06	0X00	0X00	0X00	0X02	0X08	0X0B

3.異常應答返回

地址	功能碼	異常碼	CRC16 (L)	CRC16 (H)
0X01	0X80+ 功能碼	0x01(非法功能) 0x02( 非法數據地址) 0x03(非法數據

支持的命令及命令和數據意義

MODBUS-RTU 協議命令列表如下

功能碼	數據起始地址	數據個數	數據字節	數據范圍	指令意義
0x03 功能碼讀取數據
0x03	0x0000	1	2	1-255	讀取從機地址
0x03	0x0001	1	2	0-1200	波特率讀取
				1-2400
				2-4800
				3-9600
				4-19200
				5-38400
				6-57600
				7-115200
0x03	0x0003	1	2	0-####	小數點分別代表 0-3 位小數點
				1-###.#
				2-##.##
				3-#.###
0x03	0x0002	1	2	0-Mpa	壓力單位
				1-Kpa
				2-Pa
				3-Bar
				4-Mbar
				5-kg/cm2
				6-psi
				7-mh2o
				8-mmh2o
0x03	0x0004	1	2	-32768-32767	測量輸出值
0x03	0x0005	1	2	-32768-32767	變送器量程零點
0x03	0x0006	1	2	-32768-32767	變送器量程滿點
0x03	0x000c	1	2	-32768-32767	零位偏移值出廠一般為 0
0x06 功能碼寫數據
0x06	0x0000		2	1-255	改寫從機地址
0x06	0x0001		2	0-1200	修改波特率
				1-2400
				2-4800
				3-9600
				4-19200
				5-38400
				6-57600
				7-115200
				5-38400
				6-57600
				7-115200
0x06	0x000c		2	-32768 ~ 32767	零位偏移值壓力輸出值= 校準測量值+零位偏移值
保存和恢復工廠
0x06	0x000F		2	0- 保存到用戶區
0X06	0x0010		2	1- 返回工廠參數

說明

修改波特率時變送器會以主機發送的波特率回復修改數據,回復完以后變送器波特率會變?yōu)樾薷暮蟮哪繕酥?
修改地址時也是以修改前的地址回復數據,回復完以后會自動修改變送器地址.
保存和回復工廠命令會原值返回,表示變送器已經接受了主機的命令.
恢復工廠數據時要注意,可能工廠保存的參數和用戶保存的不一致,所以其中地址,波特率和校準數據可能都不一致,所以恢復完工廠參數以后必須重新搜索變送器.
用戶允許修改的數據只有 3 個,分別是地址,地址,波特率,零位偏移值.
一般用戶不允許修改變送器的校準數據,如需校準和更改,請聯系本公司索取變送器校準軟件.用戶自己發送修改校準數據命令會導致變送器輸出命令異常代碼。如需修改校準數據，請使用本公司的校準軟件。
如果需要讀取的數據時浮點數標識的,比如 6.000.但是本協議規定了數據都是以整形數據來通信的,所以讀取到的數據是6000,然后要根據小數點的位置來做運算,才能得到6.000,比如小數點是3,則就是說6000/10(3),就是 6000 除以 10 的三次方,得到 6.000 這個數據.

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因導致產品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。

(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。

(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。

本手冊內容嚴禁轉載、復制。

如無防爆標識、產品禁止使用在防爆場合。}
