溫度變送器熱套管和插入深度
產品指南 | 安徽，滁州 | 2020-11-02
正文
熱套管是用于熱電阻或熱電偶或溫度表等溫度元件的工業外殼。熱套管直接暴露于過程流體/介質中。在熱電偶套管內部，安裝了元件/儀表。
熱套管將熱量傳遞給溫度元件。根據元件類型，可以知道流體溫度。因此，熱套管可保護溫度元件免受惡劣條件和過程流體的侵害。它可以移除溫度元件以進行更換，維修或測試，而不會影響過程系統。
通常，熱套管配有全溫度元件，例如熱電阻或熱電偶或溫度計。軸承熱電阻，蒙皮型熱電偶，風管溫度計等例外，不適用于/不需要熱套管。
當熱套管組件插入管道時，它會受到振動。這種振動是由在熱套管的兩側交替產生的渦流引起的。渦流會使熱套管組件振動，并可能導致過早損壞。這就是為什么需要根據國際標準確定尺寸和設計熱套管的原因。
熱套管應根據溫度，壓力，介質和流體速度的工作值和最大值，根據熱套管規范進行設計和制造。正確選擇的熱電偶套管將保護溫度元件免受振動損壞。
本標準適用于用棒料加工的熱電偶套管，包括那些焊接到或擰入法蘭的套管以及那些焊接到帶有或不帶有焊接適配器的過程容器或管道中的套管。用管道制造的熱電偶套管不在本標準范圍內。

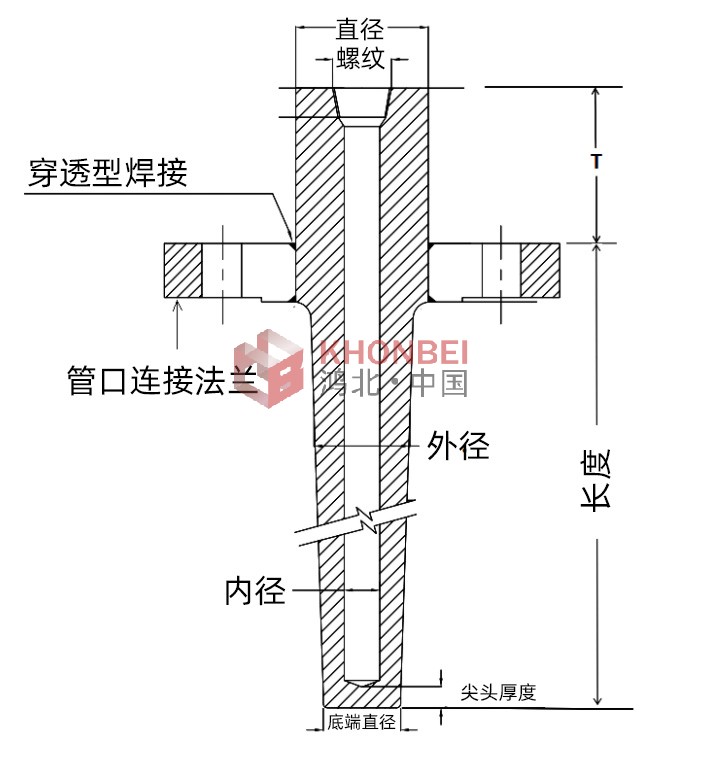

法蘭和焊接設計如下所示。進行查詢時，最好提供具有所需規格的熱套管草圖。草圖應包括吸頭直徑，吸頭厚度，井內直徑，錐形長度，無支撐直徑，儀器連接細節等。
熱套管一般規格
它應涵蓋以下最低方面。
熱套管至少應為一件式SS316（根據使用情況，可以使用不同的材料）。有時，不允許焊接法蘭和熱套管的異種金屬。有時，特殊要求要求對熱套管進行硬化。堆焊層厚度和浸入長度上的堆焊層很重要。
襯套/套筒式熱套管是化學侵蝕性流體的經濟解決方案。基材可以是SS316。但是，根據流體的不同，襯里可以選擇為哈氏合金-C，鎳，鈦，鉭，銀。這將提供不銹鋼的強度和襯里的耐腐蝕性。
為高溫應用選擇正確的熱套管設計和材料時，應格外小心。應咨詢供應商進行> 900 ℃之類的溫度測量
有時，用“保護管”代替熱套管來保護熱電偶。這些保護管通常由陶瓷材料制成，并安裝在高溫煙氣和管道應用中。還可以使用鉻鎳鐵合金制成的保護管，其保護管的端部敞開，以提高響應速度和傳熱速度。
熱套管應具有錐形設計，并應從實心棒材上鉆孔。
熱套管的儀表連接應為?” NPT（F）–即熱套管內部的溫度元件連接。
熱套管的孔徑應適合相應的溫度元件外徑。例如，適用于6 mm熱電阻外徑護套。
通常應選擇法蘭式熱套管。焊接熱電偶套管僅應安裝在流體流速高且密度大，彎曲負載對有凸緣熱電偶套管過高的地方。
最好將熱套管安裝在與管道軸線成90°的位置。但是，它可以安裝在離管道軸線45°或彎頭的地方。
當熱電偶套管安裝在DP型流量變送器（離心元件，文丘里管或皮托管）或渦街流量計附近時，應保持足夠的距離以避免流量測量錯誤。
對于熱套管，應進行焊縫的染料滲透測試，水力測試，孔同心度。如適用，應考慮獲得有關當局的證明。
熱套管尺寸和長度的一般指南

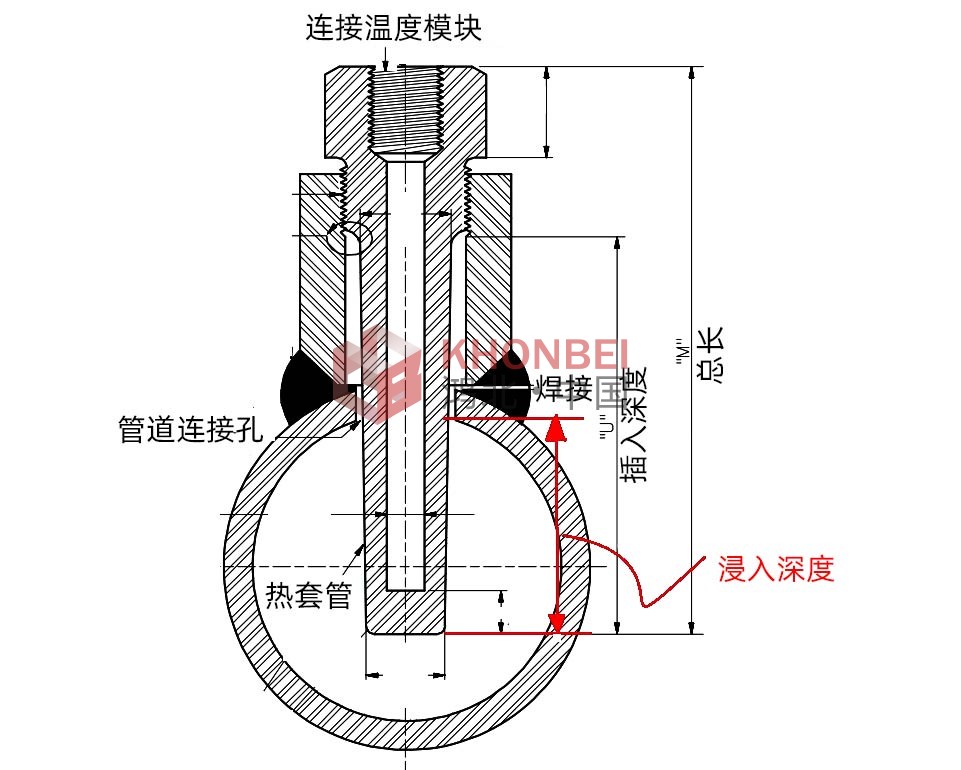

重要的是要知道插入長度和浸入長度之間的差異。
熱套管浸沒長度
熱電偶套管的浸入長度是熱電偶套管的尖端與要測量的介質中的浸入點之間的距離。熱電偶套管的浸入長度的標準符號為“ R”。
熱套管插入長度
熱電偶套管的插入長度是熱電偶套管末端與（但不包括）其他與容器連接的裝置的外螺紋之間的距離。熱電偶套管插入長度的標準符號為“ U”。
插入長度“ U”始終等于或大于熱電偶套管的浸入長度“ R” 。
API RP 551：垂直于管壁安裝的TW的最小浸入長度應為2英寸。
一般的經驗法則是浸入長度至少等于熱套管直徑的10倍。
一些客戶對根據管道尺寸的插入長度有其特定要求或標準要求。
一些客戶指定熱套管尖端應在管道內徑的1/3至2/3或容器內徑的1/2之間，以獲得更好的溫度精度。
熱套管長度
法蘭式設計的整體熱套管長度可以通過以下細節得出：
噴嘴頸部長度
絕緣厚度
最小插入長度要求
如果根據PTC 19.3，熱套管喚醒頻率計算失敗，則可以執行以下操作。
在指定的標準范圍內增加根與尖端的直徑。但是，這可能會導致響應時間延遲。
減少U長度
減少噴嘴頸部的長度
考慮行程設計的熱套管
增加噴嘴的尺寸
