壓力變送器的安裝tip
產品指南 | 安徽，滁州 | 2020-10-26
正文
該測壓儀可用于各種介質壓力的測量。一般情況下，在易燃、易爆的場合，應選用相應的防爆等級。對易堵塞、粘滯、腐蝕性及蒸發點較低的被測介質，可選用法蘭式壓力傳感器。針對測量精度要求高、環境惡劣等情況，選用智能變送器。

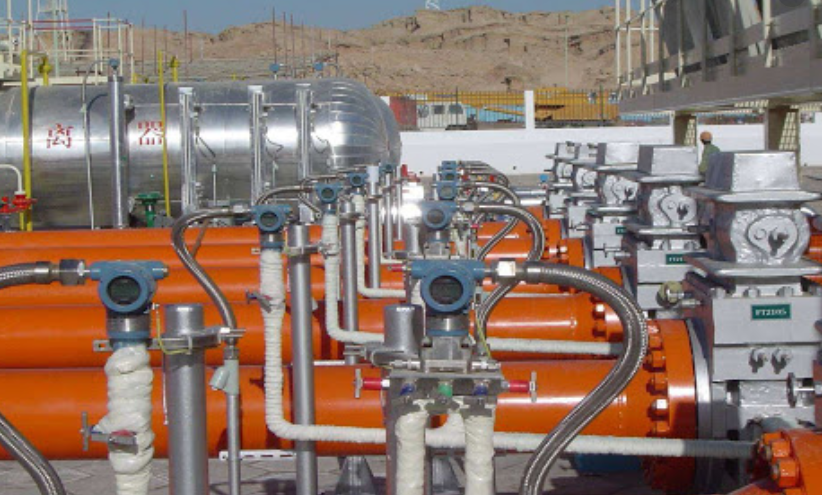

壓力表的測量精度主要取決于變送器、測量管及承壓元件的正確安裝。壓力變送器可以直接安裝在工藝管道上，不需要單獨安裝支架，在一些特殊情況下也能使用。直裝工藝管時，工藝溫度和環境溫度均應滿足傳送器的使用條件。根據安裝在水平和傾斜的工藝管道上的壓力源組件，壓力點的位置應滿足下列要求：
當測量液體壓力時，壓力點應位于工藝管道的下半部，且工藝管道的水平中心線的角度應為0~45°。
當測量氣壓時，壓力點應該位于工藝管路的上半部。
當測量蒸氣壓力時，在過程管路上、下與過程管路水平中心線之間的壓力點應在0~45°范圍內。
壓力源組件的末端不能超過工藝設備內壁和工藝管道。
在工藝介質穩定流動的管段，應選擇壓力源組件的安裝位置。
壓力源組件和溫度源組件位于同一管路上時，壓力源組件應安裝在溫度源組件上游。
當在垂直過程管路上測量含塵埃、固體顆粒或沉淀物的混濁介質的壓力時，源組件應傾斜向上安裝，其與水平過程管路的角度應大于30度，而水平過程管路應向下游傾斜安裝。
壓力變送器應安裝在光線充足，易于操作和維護，且不應安裝在易受振動、濕度、高溫、腐蝕和強磁場干擾的地方。
測量氣體介質壓力時，應將變送器安裝在壓點以上。當測量液體或蒸汽壓力時，應將變送器安裝在壓點以下。其目標是減少排放和排放液體所需的附加設備。
壓力變送器應安裝在盡可能靠近離氣源部件的地方。在測量低壓時，變送器的安裝高度應與壓點高度一致，特別是在測量液體介質和可凝結氣體介質時。該壓力變送器不僅直接安裝在工藝管路上，而且一般采用獨立安裝的方式。
不論采用何種安裝方式，均可采用 U形螺栓或壁式支架安裝方式，現場安裝的柱形支架壓力變送器應垂直安裝，且儀表接線盒的電纜入口不應朝上。
