渦街流量計是根據卡門渦街原理研究生產的，主要應用在工業管道介質流體的流量進行測量，如氣體、液體、蒸汽等多種介質。它可靠性高，維護量小，儀表參數長期能保持穩定，是一種較為先進、理想的測量儀器。

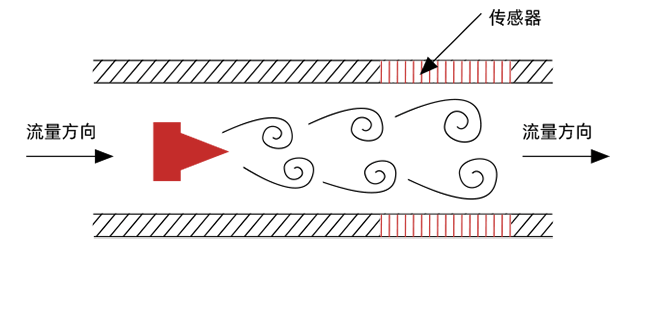

卡門旋渦是指在流體中設置三角柱型旋渦發生體，從旋渦發生體兩側交替地產生的有規則的旋渦。旋渦列在旋渦發生體下游非對稱地排列。如下圖所示：

渦街流量計能利用卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量。它也可作為流量變送器應用在自動化控制系統中。

渦街流量計應用流體震蕩原理來測量流量，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下列公式表示：

F = S_t× V/d

其中，F：卡門渦街的釋放頻率 St：斯特羅哈數 v：流體流動速度 d:柱狀物寬度

St是雷諾數函數，st=f(I/Re)

當雷諾數Re在102~105范圍內，st值約為0.2，所以，在測量中，要盡量滿足流體的雷諾數在102~105，旋渦頻率f=0.2v/d.

有上述公式可知，通過測量旋渦頻率能夠計算得到流過旋渦發生體的流體平均速度v，再通過公式q=vA求出流量q，其中A為流體流過旋渦發生地的截面積。
